Rør til gas, trykluft, vand og tagafvanding Swisspearl, Niederurnen (Schweiz)
Til opførelsen af den nye produktionshal valgte Swisspearl, som producerer fibercementprodukter, en række rørsystemer fra Geberit. Løsningerne kombinerer funktionalitet, effektiv installation og et gennemtænkt design.
Swisspearl, tidligere kendt som Eternit, producerer byggematerialer til råhuskonstruktion. I forbindelse med opførelsen af virksomhedens nye produktionshal ved hovedsædet blev der lagt stor vægt på bæredygtighed. Bygningen er blandt andet udstyret med et stort solcelleanlæg på taget samt integrerede solcellepaneler på facaden, som bidrager til bygningens energiproduktion og demonstrerer nye muligheder inden for moderne facadeudformning.
Geberit Pluvia tagafvanding med undertryk blev anvendt til tagafvanding. Geberit Mapress Rustfrit blev valgt til forskellige andre medier som gas, trykluft og kølevand. Pressesystemet blev valgt på grund af den enkle installation, den overskuelige rørføring og den høje stabilitet, som er særlig vigtig ved større rørdimensioner.
Geberit FlowFit blev anvendt til bortledning af kondensvand. Systemet passer godt ind i bygningens gennemgående farvekoncept og sikrer et diskret og harmonisk udtryk i produktionshallen.
Projektoversigt
Produktionshallen bliver et udstillingsvindue
Et innovativt, topmoderne produktionsanlæg med integreret energiproduktion.
Effektiv tagafvanding
Afvanding af et stort tagareal med det pladsbesparende Geberit Pluvia-system.
Sikker medieføring
Geberit Mapress Rustfrit til trykluft, gas og køling, også i store dimensioner
Gennemgående farvekoncept
Sølvgrå rør til kondensvand med Geberit FlowFit, perfekt afstemt efter hallens farvekoncept.
Har du et lignende projekt? Vi finder den rigtige løsning til dig
løsningen Produkter til forskellige anvendelser
Geberit Pluvia op til d315 og Geberit Mapress d76
Geberit Pluvia blev anvendt til at afvande det 8.000 m² store tagareal. Systemet leder regnvandet effektivt og pladsbesparende væk og integreres harmonisk i det samlede tekniske design.
Fire rørstrækninger er tilstrækkelige til at føre vandet langs hele hallens længde på 112 m, med én faldstamme for hvert afsnit. Rørdimensionerne øges gradvist, efterhånden som mere vand strømmer ind i rørene via tagbrøndene. Umiddelbart før faldstammen når rørdimensionerne op på d315. Det er den største dimension.
”De skal kunne aflede hele 235 liter i sekundet”, fortæller Jürg Menzi, projektleder hos Swisspearl. Det svarer til omkring halvandet badekar.
Geberit Mapress Rustfrirør bruges til gas, trykluft og køling, med en forholdsvis stor diameter på 76,1 mm. Disse blev monteret under loftet i cirka 6 meters højde. Presseteknologi gjorde rørinstallationen hurtig og effektiv – en klar fordel ved arbejde i denne højde.

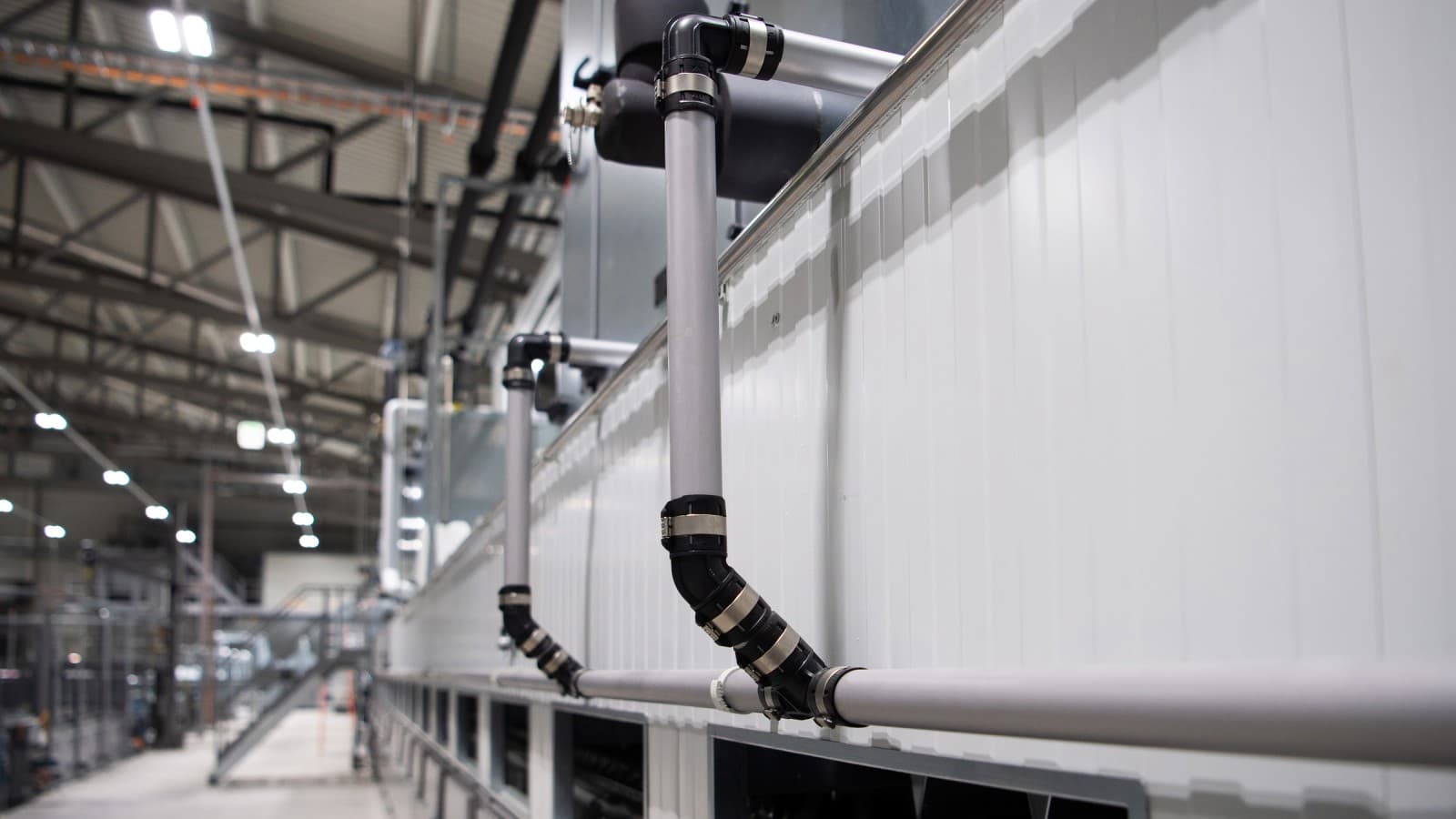

Geberit FlowFit til bortledning af kondensvand

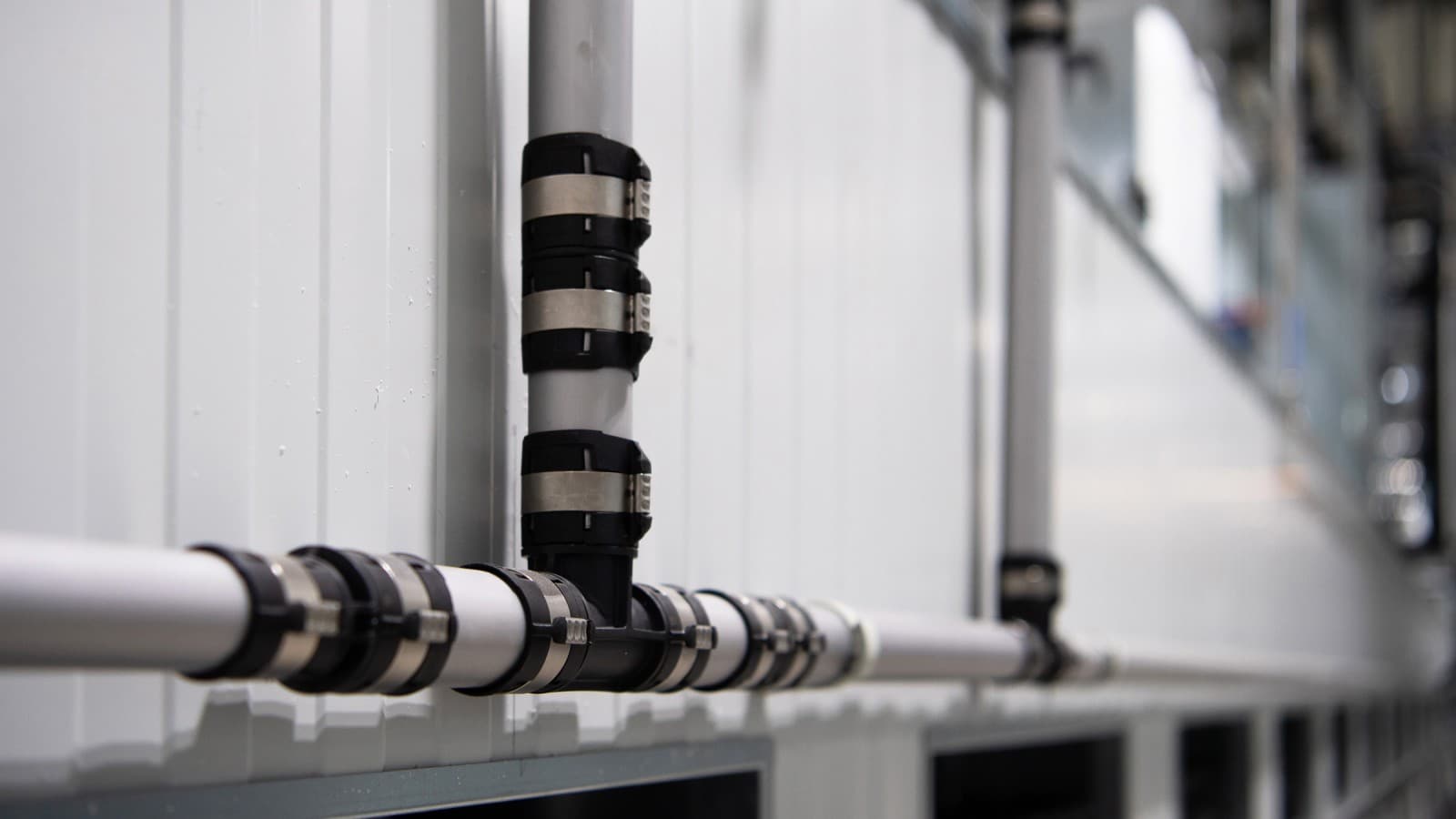

Farven var også en vigtig faktor ved udformningen af rørsystemet til kondensvand. De sølvgrå rør fra Geberit FlowFit blev valgt, så de passede perfekt ind i hallen .
”Normalt ville man anvende PE-rør her”, fortæller projektleder Jürg Menzi fra Swisspearl. ”Men hallen er vores udstillingsvindue. Æstetikken spiller en vigtig rolle. Sorte rør foran de blanke maskiner ville skille sig for meget ud.”
Karl Stüssi, ejer af den udførende VVS-virksomhed, er glad for valget: ”Geberit FlowFit gjorde det muligt for os at arbejde hurtigere end med andre systemer. Det gjorde en mærkbar forskel i et projekt af denne størrelse.”

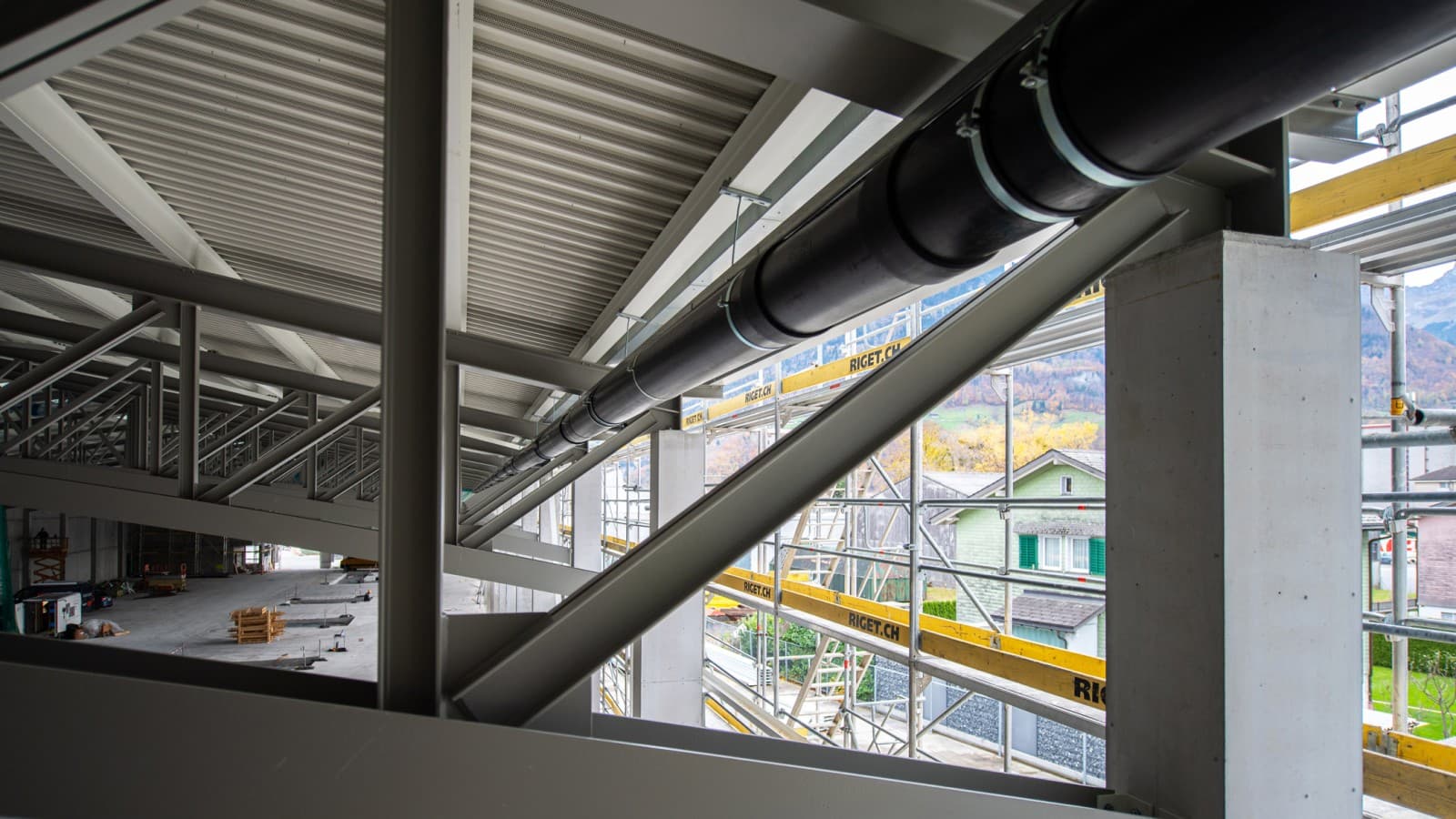

Geberit Pluvia tagafvandingssystemet afvander det store tagareal.

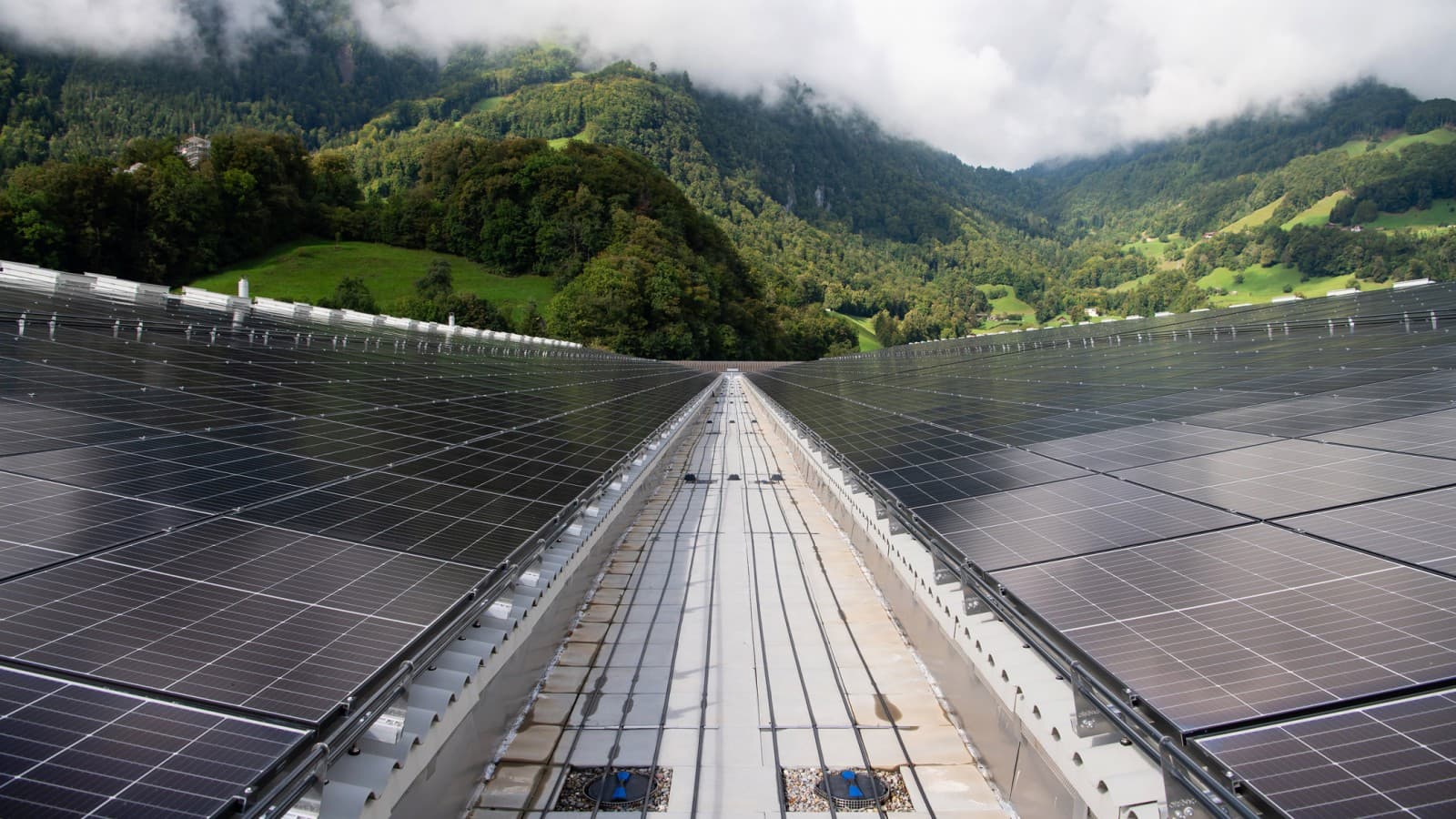

Solenergiproduktion med et stort solcelleanlæg og tagafvanding med Geberit Pluvia.

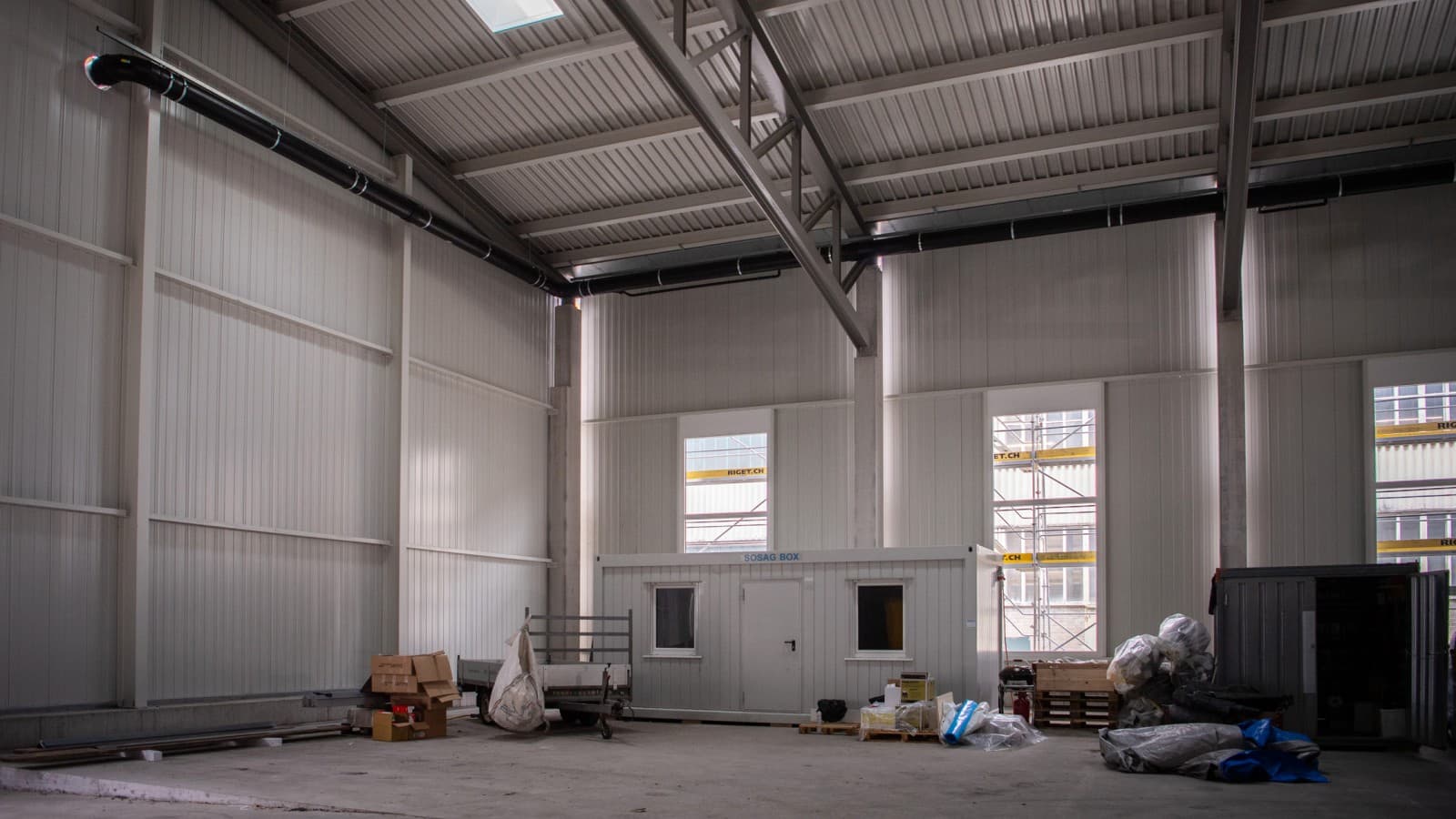

Det pladsbesparende Geberit Pluvia tagafvandingssystem gør det muligt at afvande et tagareal på omkring 8.000 m² med blot fire rør.

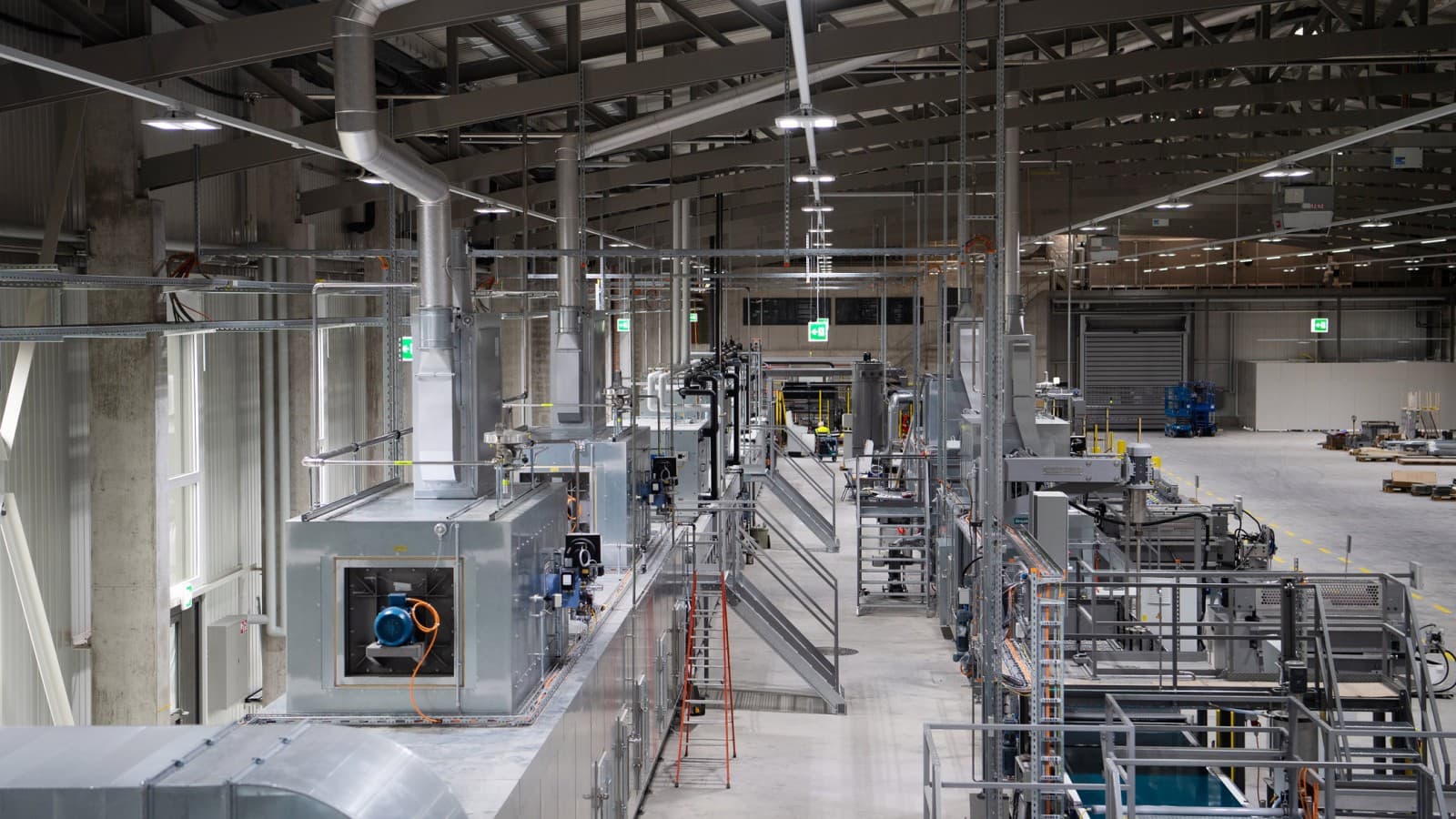

I virksomhedens produktionshal i Niederurnen fremstiller og forarbejder Swisspearl tag- og facadeplader af fibercement.

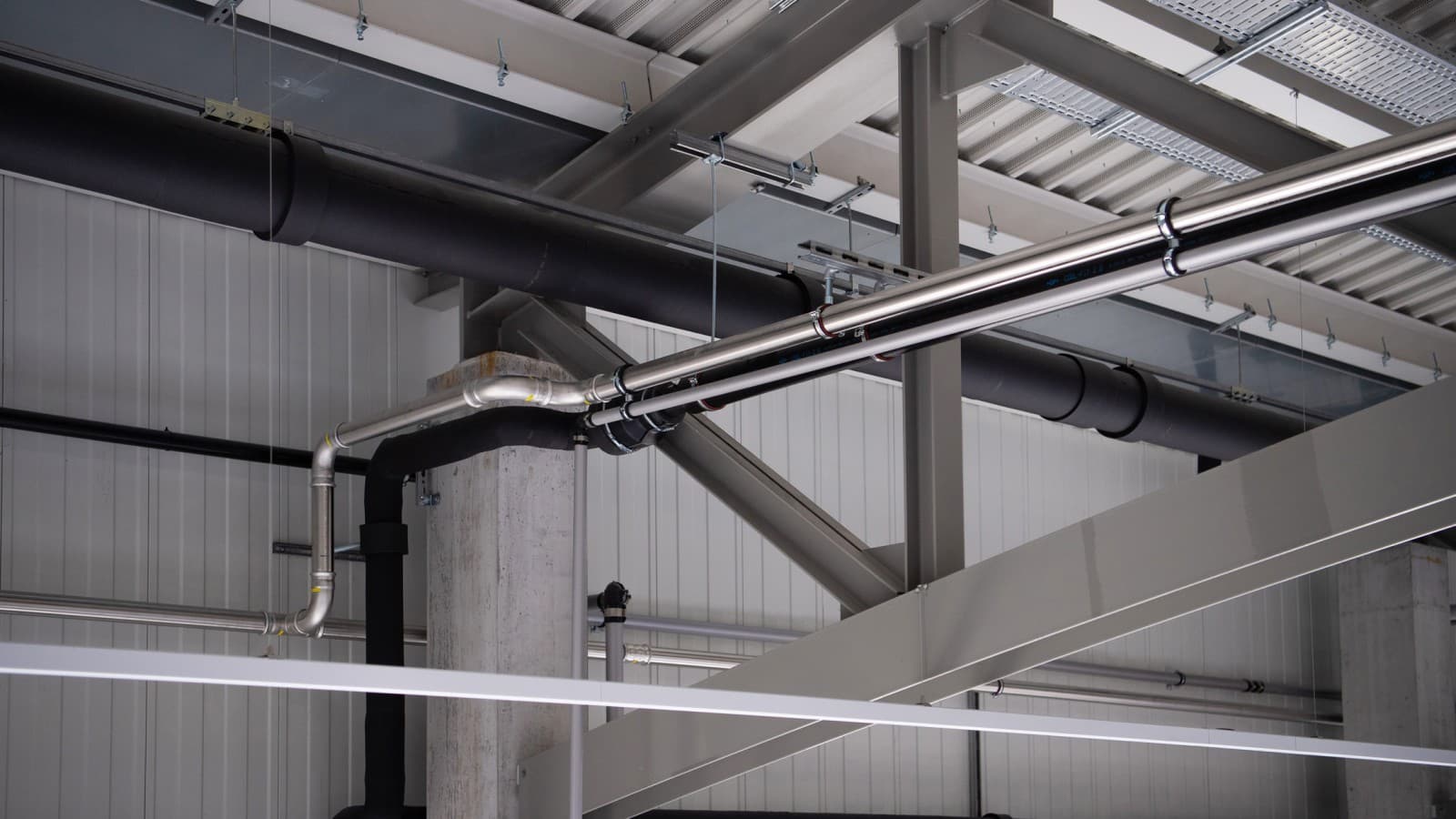

Geberit Mapress Rustfrit til forskellige medier som gas, trykluft og køling blev monteret over produktionsmaskinerne.

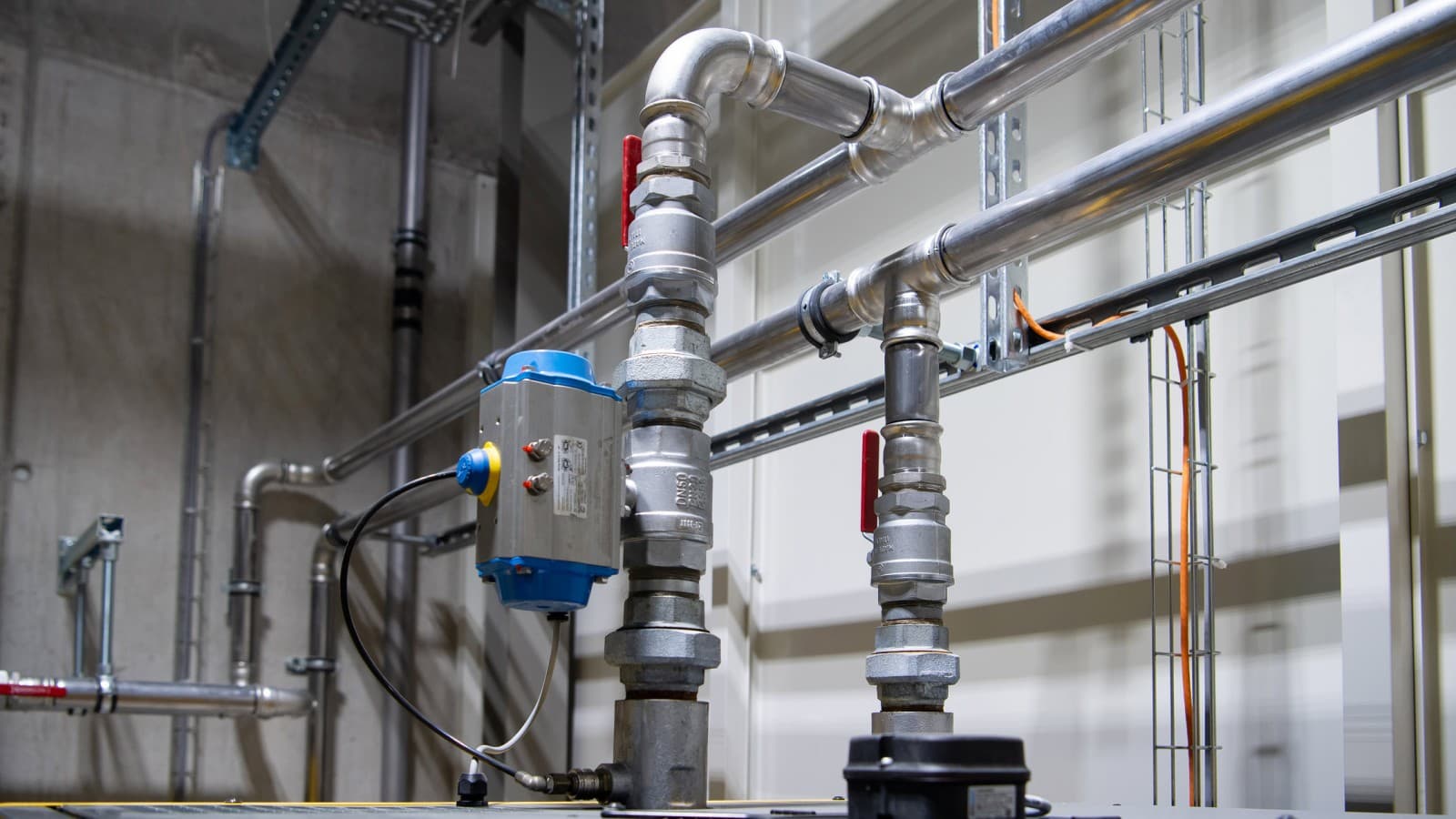

Industrielt trykluftsystem med Geberit Mapress Rustfrit.

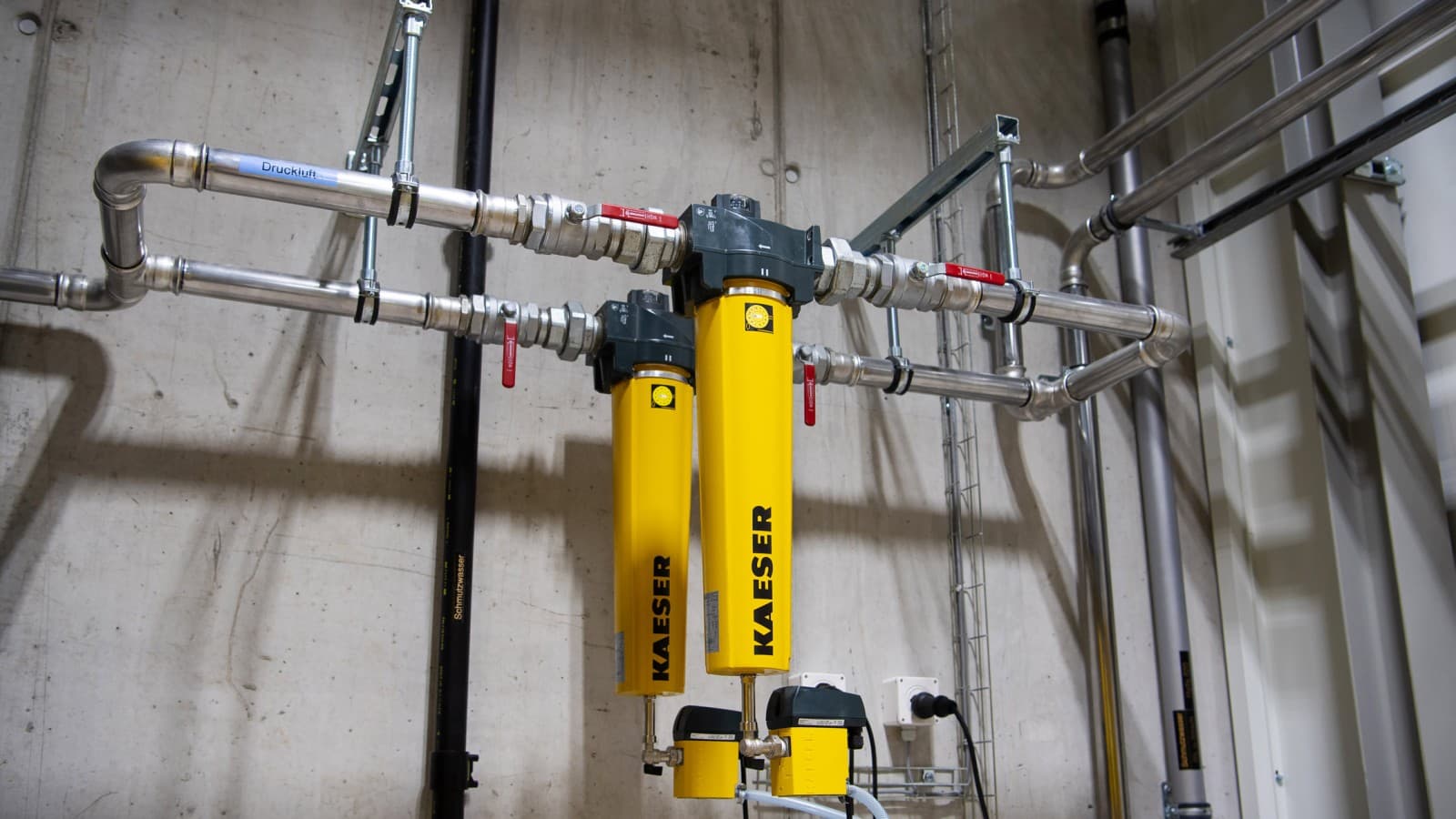

Trykluftfiltersystem med Geberit Mapress Rustfrit og bortledning af kondensvand med Geberit FlowFit.

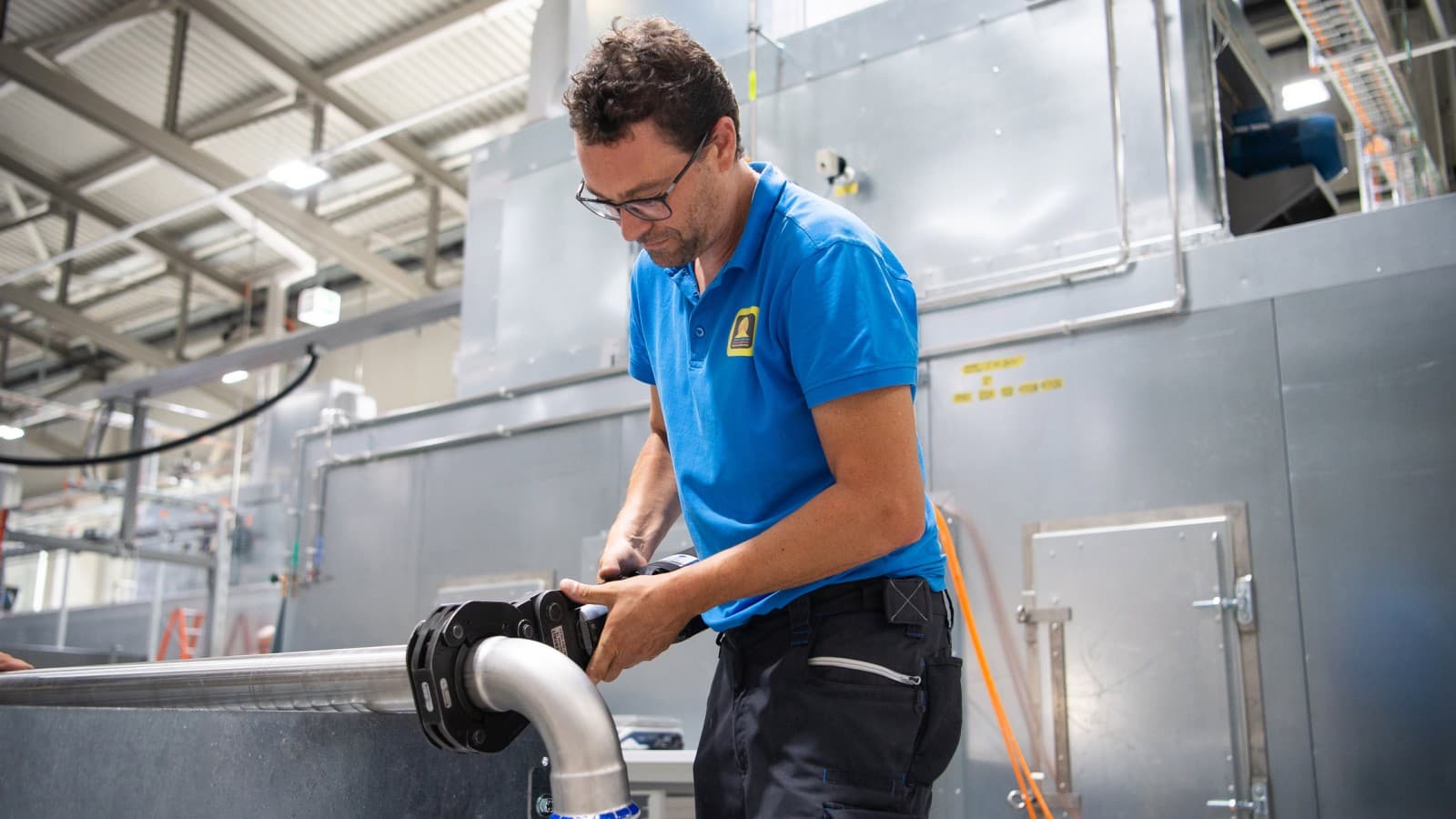

Geberit Mapress Rustfrit er nemt at installere og sikrer en ryddelig installation.

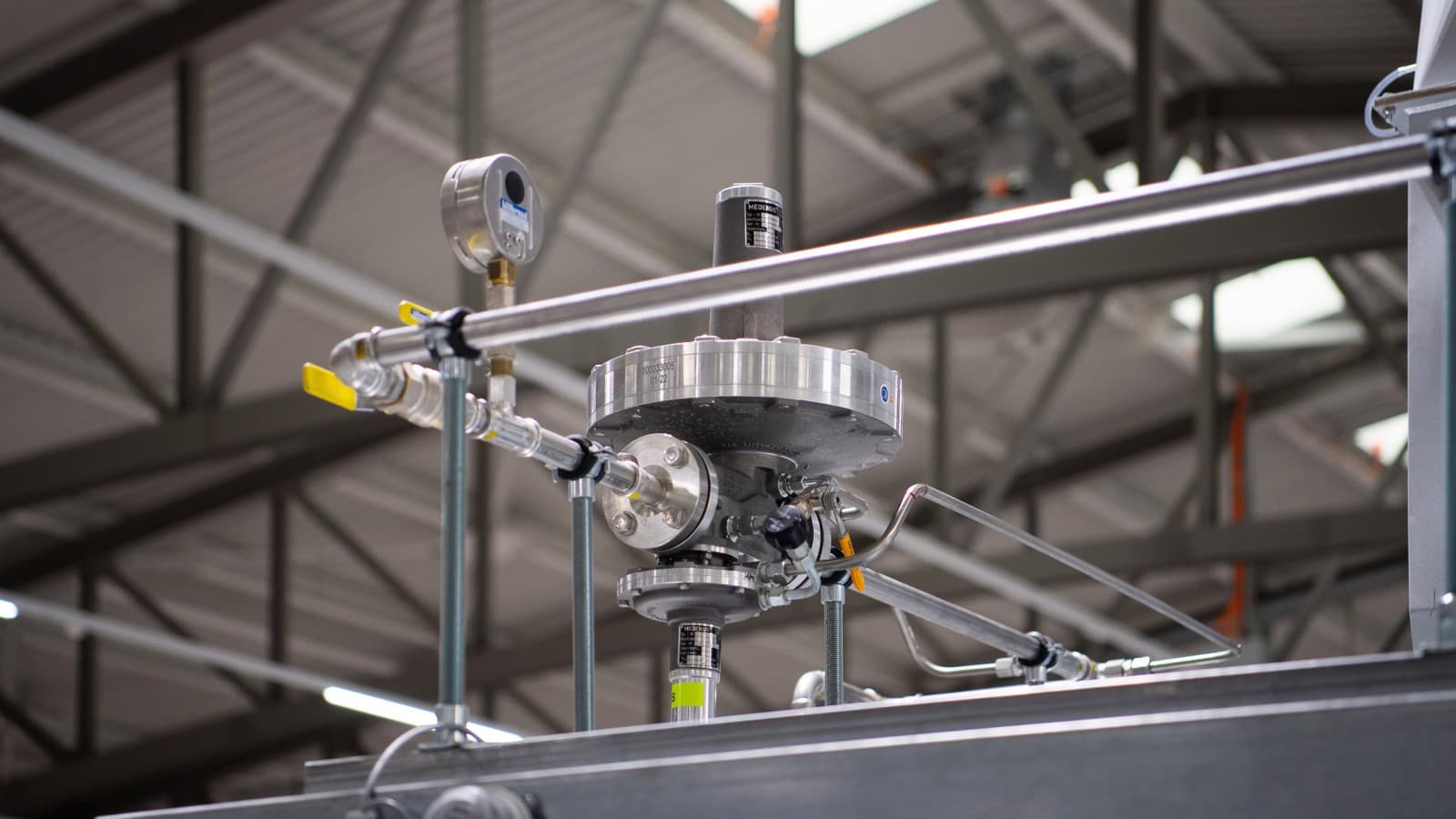

Geberit Mapress Rustfrit-gas systemet med gul HNBR-tætningsring og gul mærkning er udviklet specifikt til gasrør.

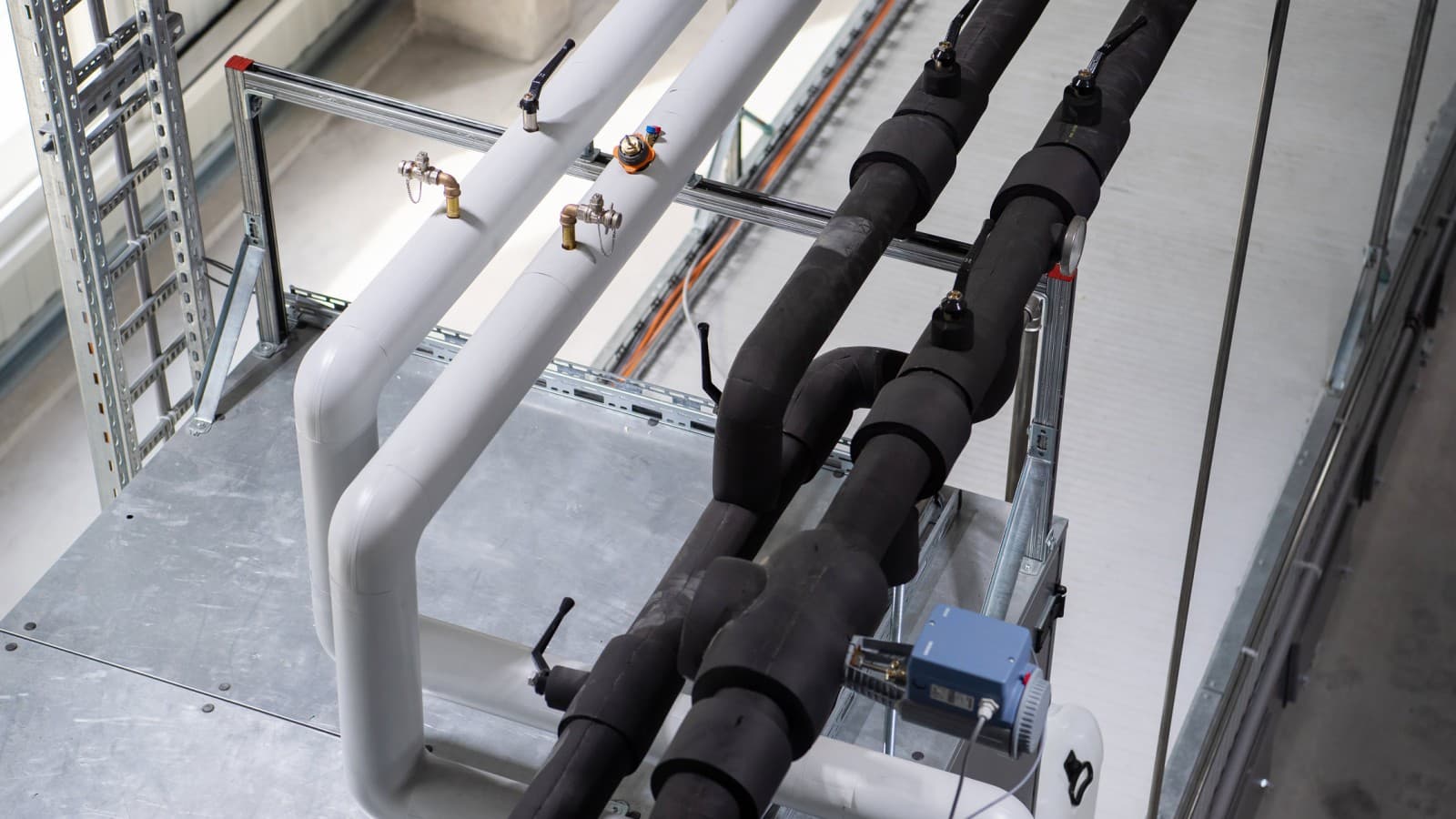

Geberit Mapress Rustfrit-rørsystemer til varme, køling og forsyning i industrien.

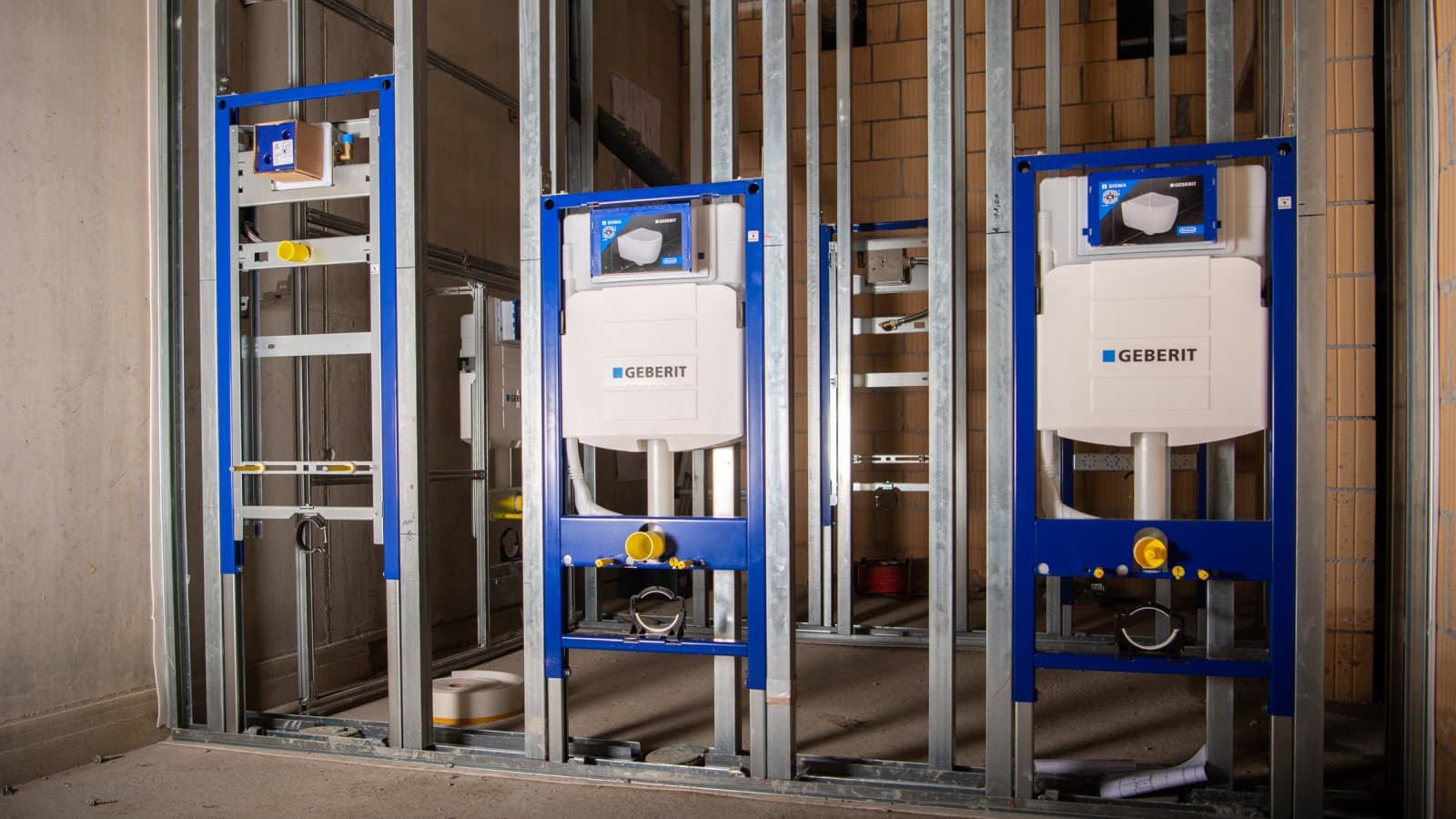

De sanitære installationer og rum blev udført med Geberit Duofix og Geberit GIS.
Fakta og tal om projektet
Geberit know-how
Anvendte Geberit-produkter
- Geberit Pluvia
- Geberit Mapress Rustfrit
- Geberit FlowFit
- Geberit Duofix og Geberit GIS i sanitære installationer
Geberit Pluvia
Tagafvandingssystemet med undertryk sikrer effektiv og pålidelig ydeevne – selv under kraftig regn. Geberit Pluvia imponerer med sin designfleksibilitet i planlægningsfasen og sin omkostningseffektivitet både ved installation og i drift.
Geberit Mapress Rustfrit
Fra drikkevandsforsyning til komplekse industrielle anlæg – pressystemet kan bruges til mange anvendelser.
Geberit FlowFit
Geberit FlowFit er et forsyningssystem designet til en let installationsproces. Antallet af installationsskridt er blevet reduceret, hvilket gør det lettere at sikre en sikker forbindelse.
Geberit Duofix
Geberit Duofix tilbyder et omfattende produktsortiment med universelle og selvbærende installationselementer. Disse er tilgængelige i gipsvægskonstruktion til sanitetsprodukter.
Geberit GIS
Dette enkle og fleksible installationssystem har bevist sit værd i mange år til alle forvæg- og skillevægskonstruktioner i letvægts- og massivkonstruktion. Geberit GIS er velegnet til både præfabrikation og specielle byggesituationer.
Projektprofil
Projektprofil
Bygherre: Swisspearl, Niederurnen, Schweiz
VVS-installatør: Karl Stüssi Sanitär AG
Færdiggørelse: 2024
