Boligprojekt med Geberit SuperTube Europakarree Erfurt (Tyskland)
Geberit SuperTube-teknologien blev valgt til boligprojektet Europakarree og muliggør effektiv afledning, enklere installation og større fleksibilitet i planlægningen.

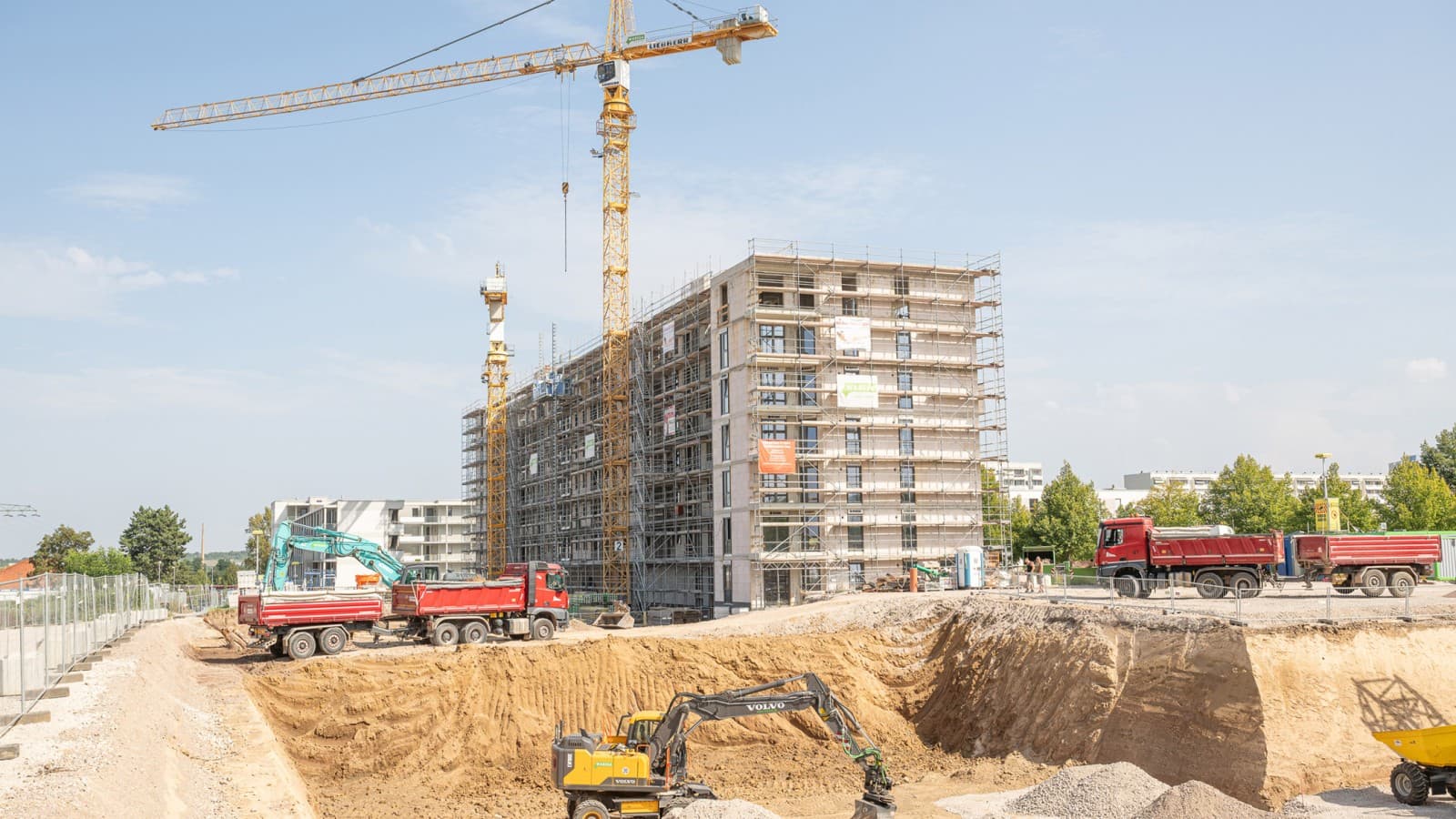

I boligprojektet Europakarree Erfurt opføres omkring 600 moderne boliger af høj kvalitet, herunder ejerboliger, lejeboliger og almene boliger. I byggefase H blev SuperTube-teknologien med Geberit Silent-Pro afløbssystemet for første gang anvendt på tværs af syv etager.
Systemet overbeviste alle involverede med sine klare fordele, herunder optimeret strømningsstyring, mindre pladsbehov, hurtigere installation og lavere materialeforbrug.
En væsentlig udfordring i komplekse boligbyggerier er at sikre, at kravene til rumhøjde overholdes. Også på dette område skiller Geberit SuperTube sig ud, da vandrette rør kan installeres uden fald på strækninger på op til 6 meter. Det gør det væsentligt lettere at opfylde kravene.
Geberit SuperTubeer allerede planlagt til yderligere byggefaser i boligprojektet.
Projektoversigt
Mere plads
Et afløbssystem, der optager meget lidt plads, giver større frihed i planlægningen og bidrager til at skabe ekstra boligareal.
Høj afløbskapacitet
Højere afløbskapacitet eller samme ydeevne med mindre rørdiameter sammenlignet med konventionelle systemer.
Vandret rør uden fald
Vandrette rørledninger kan lægges med en længde på op til 6 meter uden fald.
Effektiv installation
Når der ikke er behov for parallelle udluftningsrør, reduceres både materialeforbruget og installationsarbejdet.
Kundeudtalelse
Den ekstra plads giver større frihøjde. I tidligere byggeprojekter var vi ofte tæt på loftshøjden på 2,20 m i stueetagen, og nogle gange var det slet ikke muligt at installere et afløbsrør under loftet. Med SuperTube har vi langt færre pladsproblemer, og det er en stor fordel. Der er ikke tale om enorme mængder plads, måske 10 cm. Men det er nok til at løse mange problemer.
Har du et lignende projekt? Vi finder den rigtige løsning til dig
Opgaven Overholdelse af krav til rumhøjde
Planlægning og opførelse af boligbygninger i flere etager indebærer særlige udfordringer. Eksempelvis begrænser vandrette forskydninger af faldstammer, som ifølge DIN 1986-100 kræver fald, loftshøjden i stueetagen.
Derudover skal faldstammer på over 10 meter have et parallelt udluftningsrør, som optager plads i installationsskakter og kræver kerneboringer samt brandbeskyttelsesforanstaltninger.
I byggefase H af Europakarree i Erfurt var der et yderligere krav: I mødelokalerne i fællesområderne skulle alle lofter have en højde på mindst 2,9 meter. Det viste sig imidlertid vanskeligt at koordinere ophængningen af et forskudt rør med fald med de øvrige faggrupper.
En lignende udfordring opstod på grund af frihøjden i en passage, hvor der ikke var tilstrækkelig ophængningshøjde til en forskydning af en faldstamme på over 10 m.
løsningen Geberit SuperTube
Kravene til rumhøjde er opfyldt

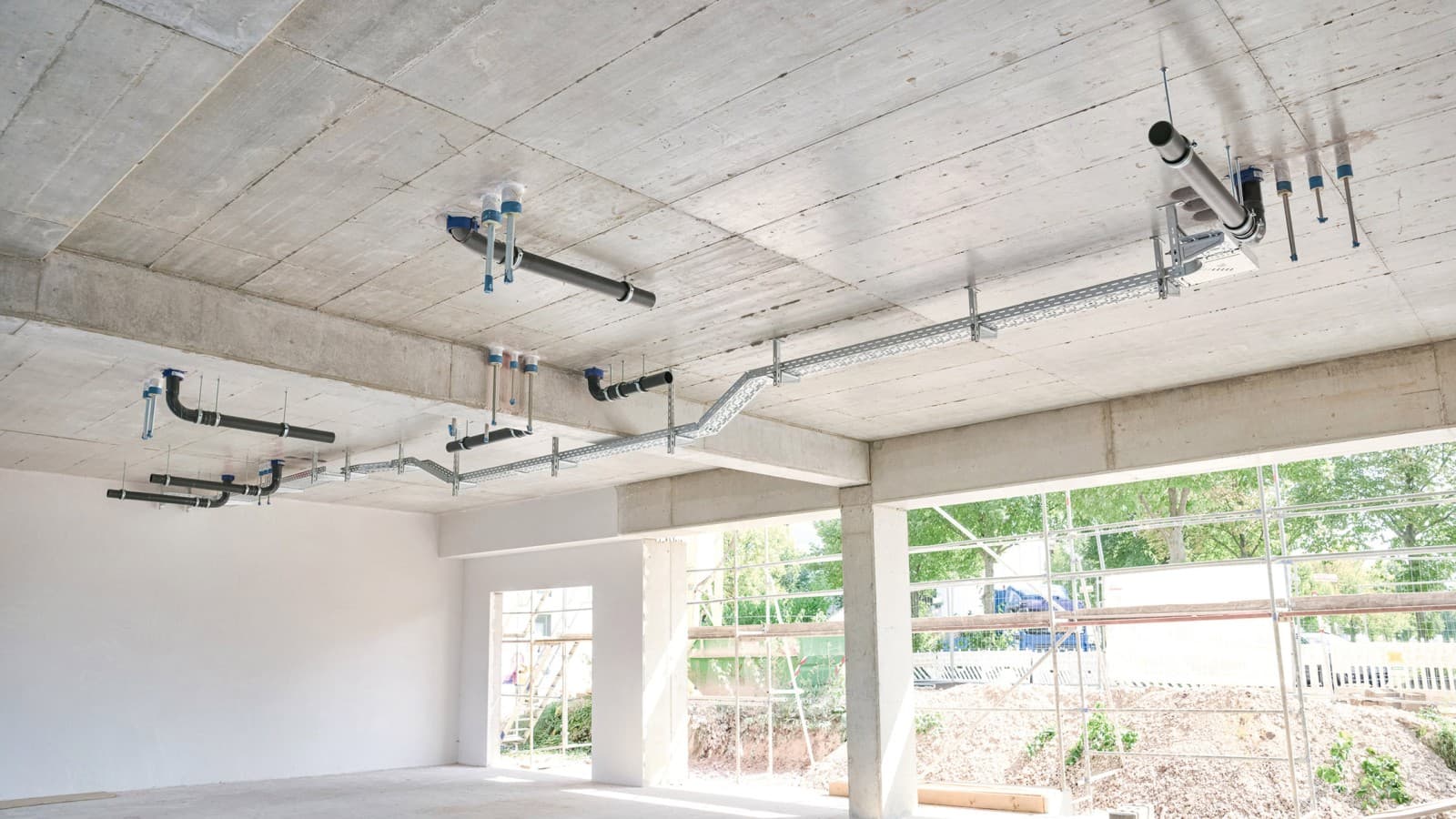

Med Geberit Silent-Pro SuperTube kunne teamet installere vandrette rør på strækninger på op til 6 meter uden fald. Det gjorde det nemt at opfylde kravene til rumhøjde.
Mindre tid, mindre materiale, mere plads

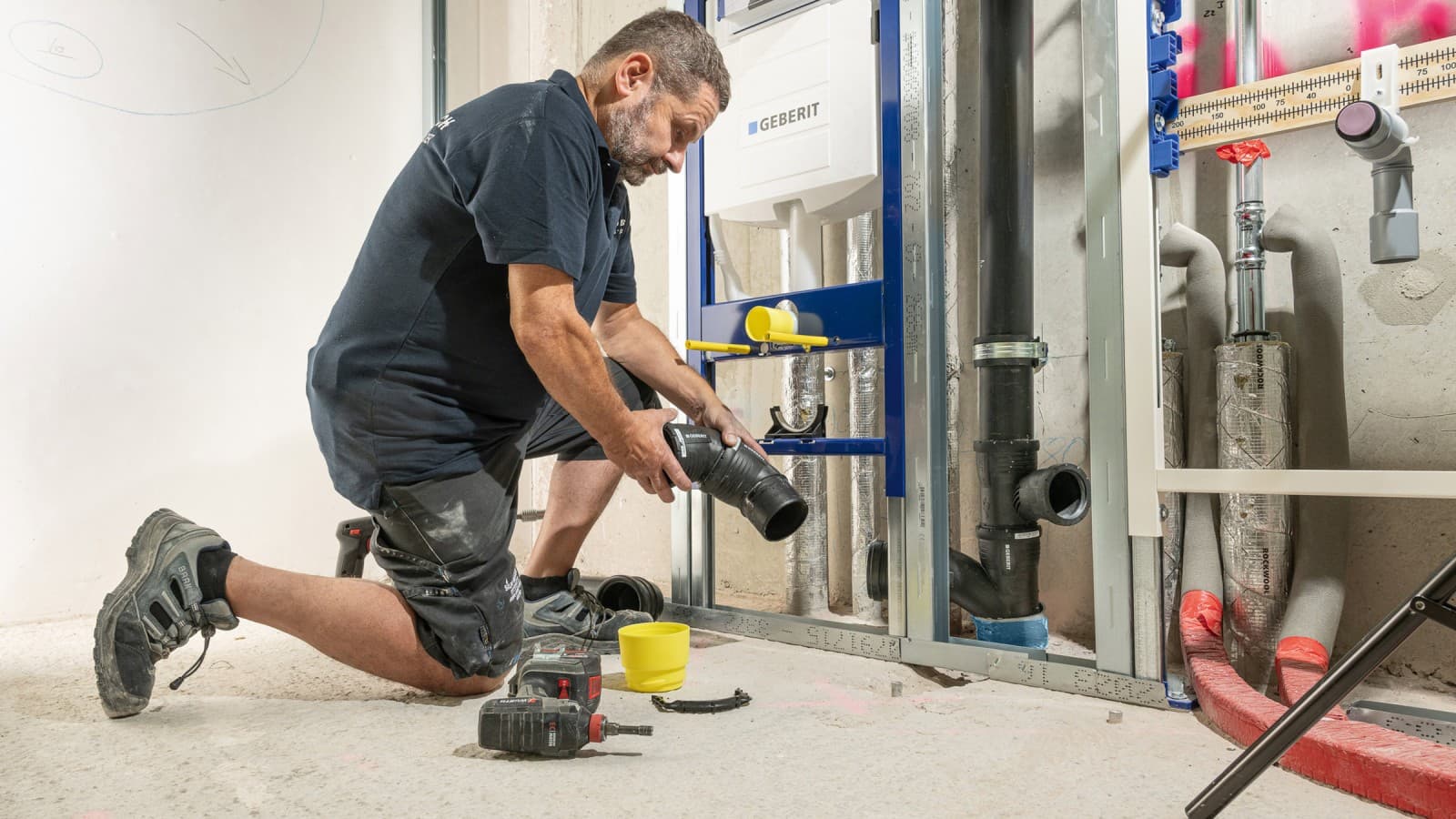

Ved kun at anvende én faldstamme uden parallelt udluftningsrør reducerer systemet materialeforbruget, forenkler installationen og minimerer arbejdet med brandbeskyttelsesforanstaltninger på hver etage.
Med i alt 32 faldstammer kunne teamet undgå behovet for en lang række komponenter, herunder kerneboringer, udstøbning omkring loftsgennemføringer og brandmanchetter, da der kun var behov for ét rør pr. faldstamme.
Den optimerede hydraulik gjorde det også muligt for teamet at reducere rørdimensionen fra DN 100 til DN 90. Da der ikke skulle installeres parallelle udluftningsrør, var der behov for færre meter rør, hvilket frigjorde ekstra plads i installationsskakten. Det gjorde det nemmere at planlægge placeringen af ventilationsrør og elkabler.
Samlet set sparede det en betydelig mængde materiale og tid, omkring 160 arbejdstimer.

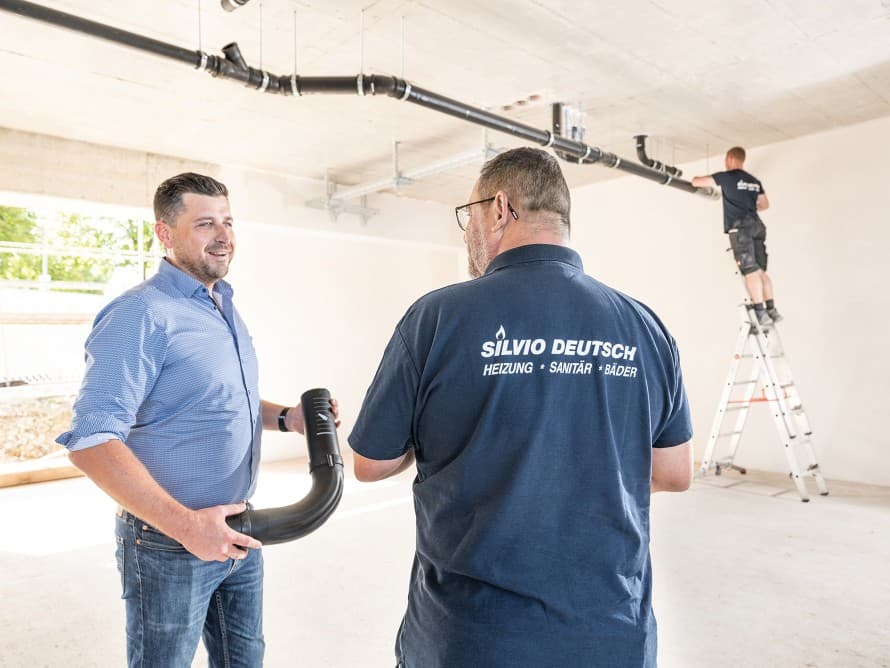

Fremragende support fra planlægning til udførelse
Marcel Roth, projektleder hos installationsvirksomheden Silvio Deutsch GmbH, kendte allerede Geberit SuperTube-teknologien og dens funktionsprincip fra et Geberit ”Nah-Dran”-arrangement og vores kundemagasin.
Det stod hurtigt klart, at systemet passede perfekt til kravene i Europakarree-projektet. Planlægger Claudia Sanno, projektleder Marcel Roth og Geberits salgschef Fabian Ritter arbejdede tæt sammen om planlægningen.
Fabian Ritters ekspertise overbeviste projektteamet og skabte tillid til det nye system.
Under en instruktion på byggepladsen forklarede Fabian Ritter de nødvendige brandbeskyttelsesløsninger for montørerne og besvarede spørgsmål om installationen. Teknikerne beskrev installationen af SuperTube-systemet som enkel og effektiv. De var meget tilfredse med den support, som Geberit ydede.
Geberit SuperTube i kommende byggefaser
Efter de positive erfaringer fra det aktuelle projekt planlægger Claudia Sanno og Marcel Roth at anvende den innovative teknologi i yderligere byggefaser af Europakarree. Teknologien er allerede udbudt til den næste byggefase.

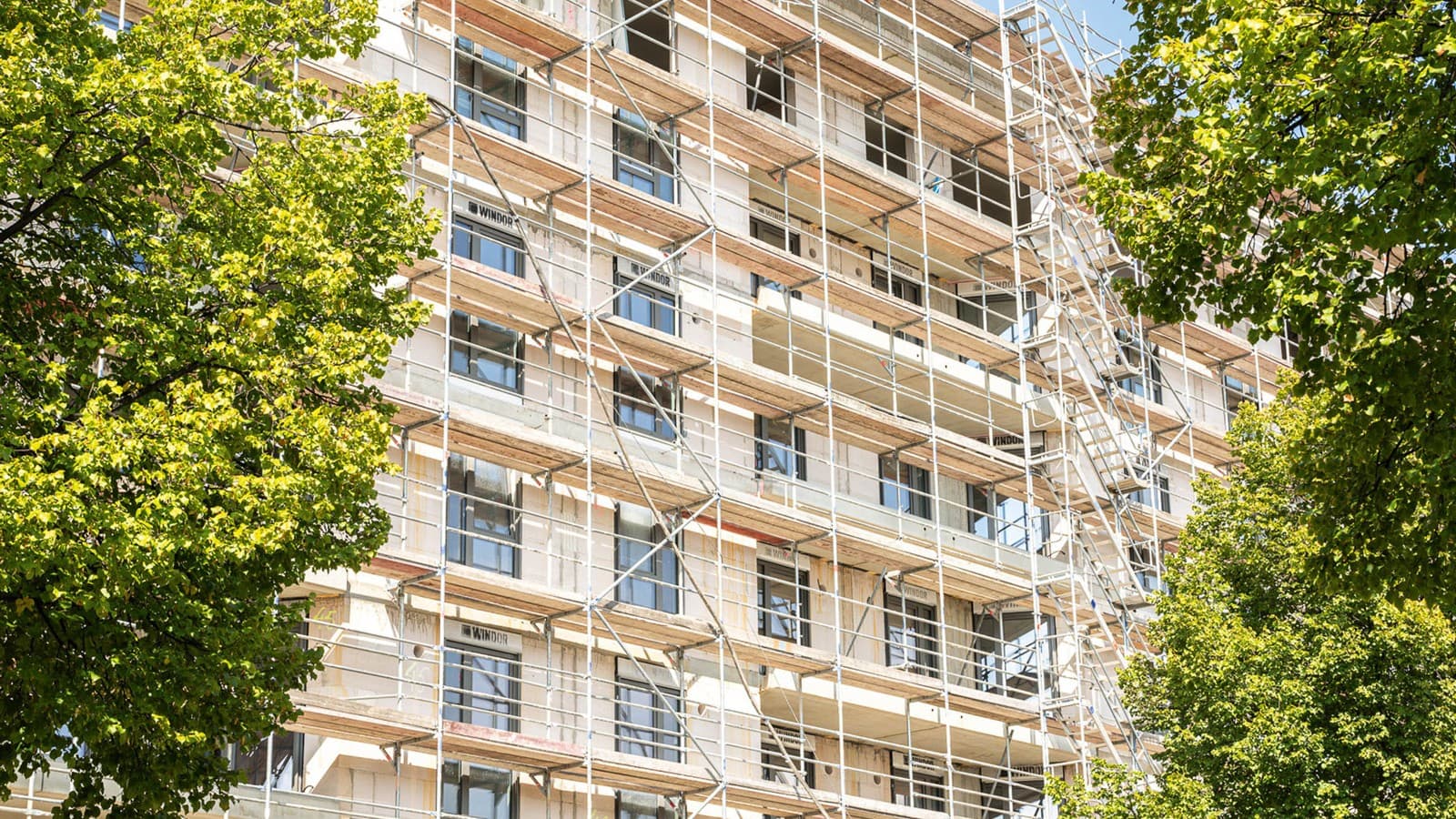

Der opføres 76 nye boliger i byggefase H af Europakarree Erfurt-projektet.

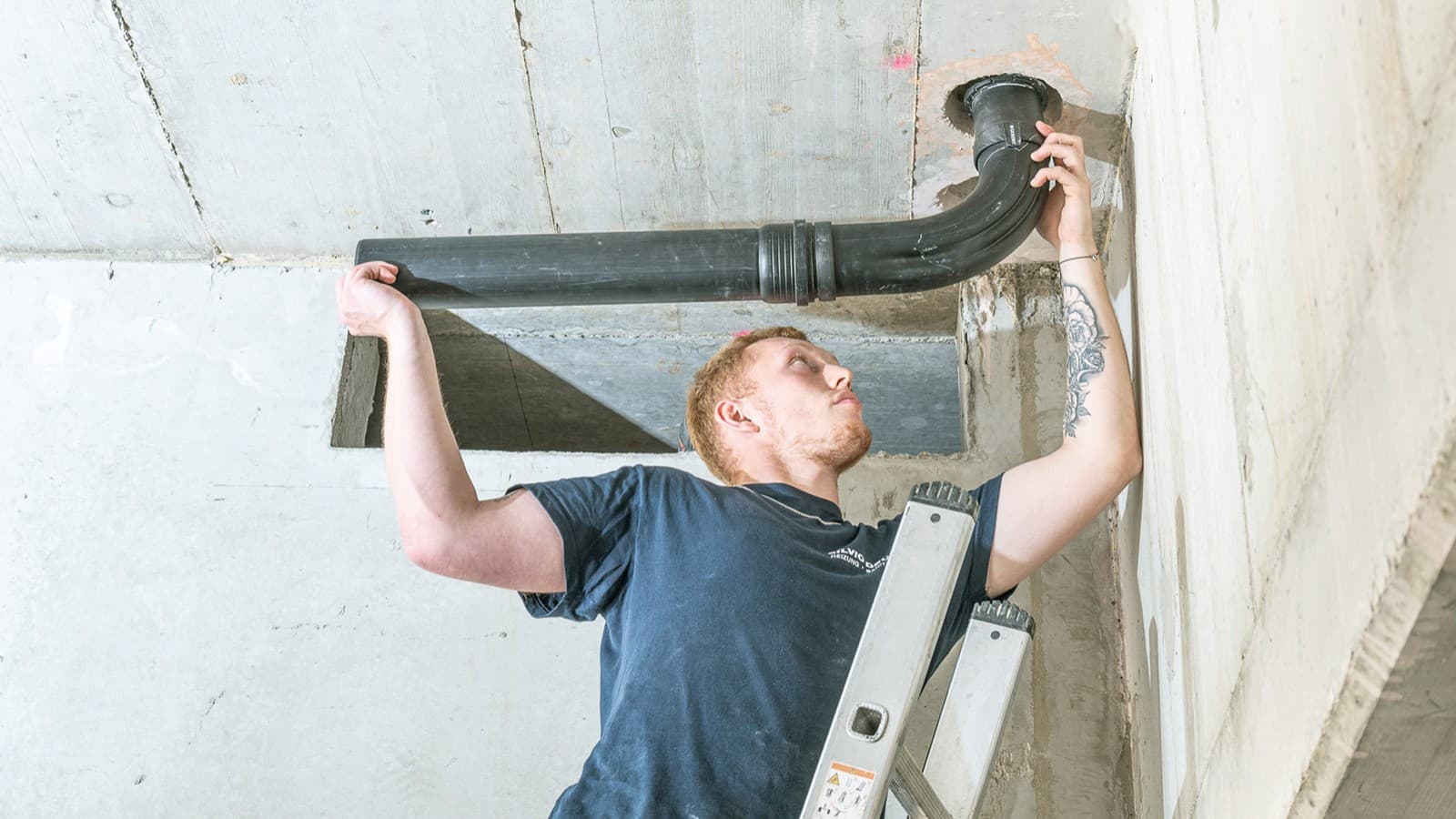

Kun én loftsgennemføring i stedet for de tidligere to: Geberit SuperTube halverer arbejdet med kerneboring, brandbeskyttelse og udstøbning omkring loftsgennemføringen.

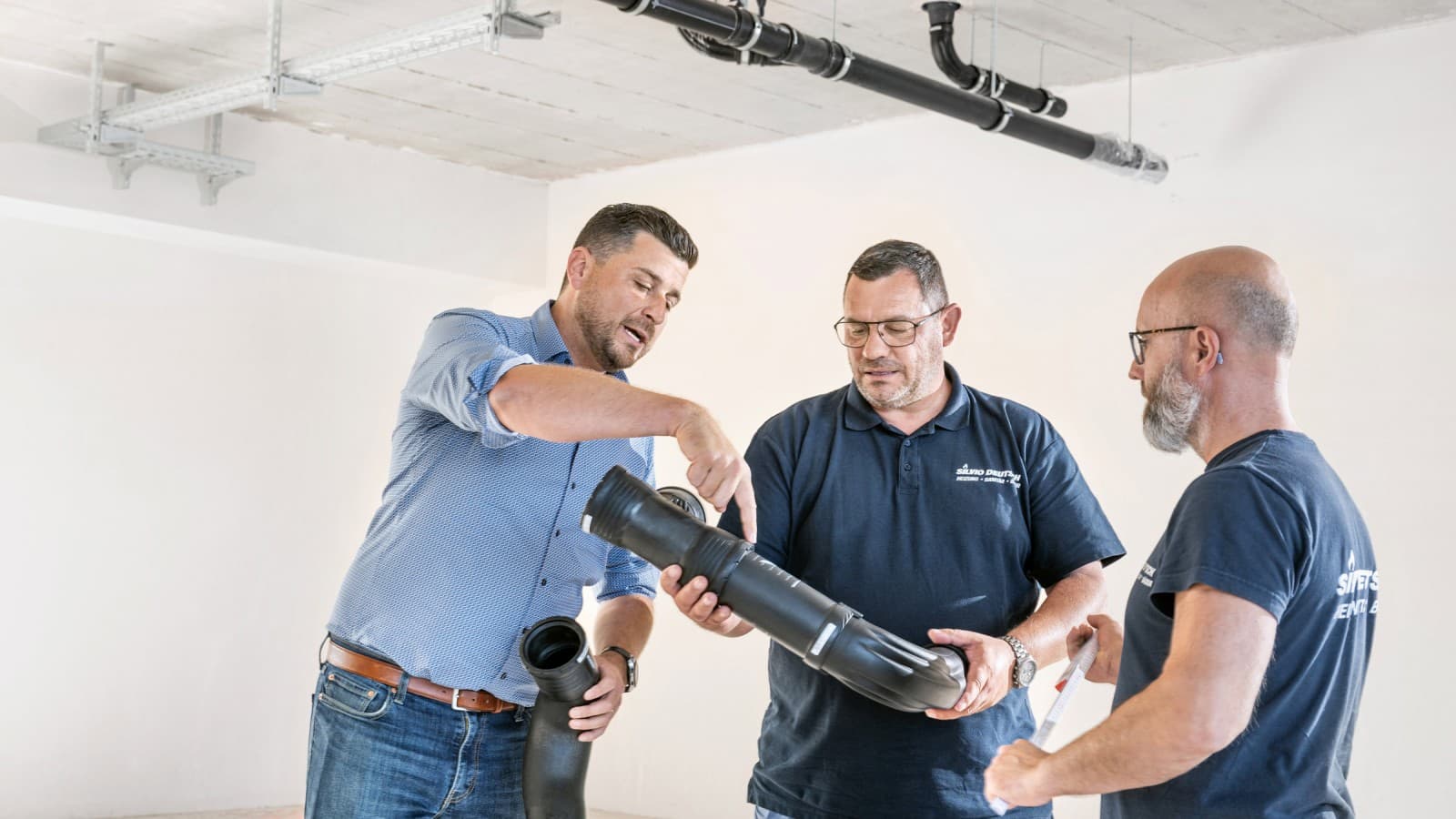

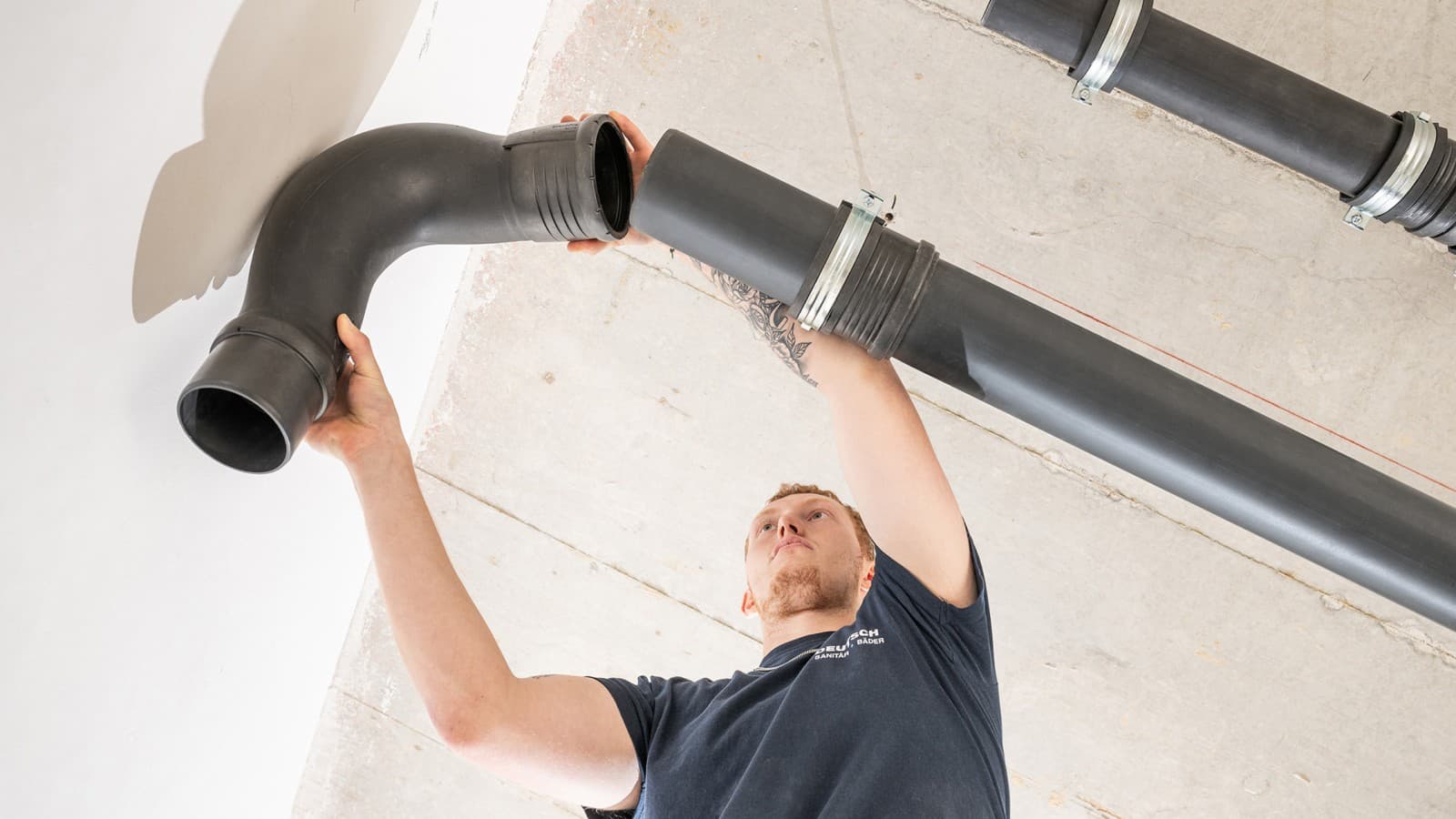

Geberit Silent-Pro SuperTube erstatter traditionelle bøjninger med hydraulisk optimerede fittings, der er nemme at installere.

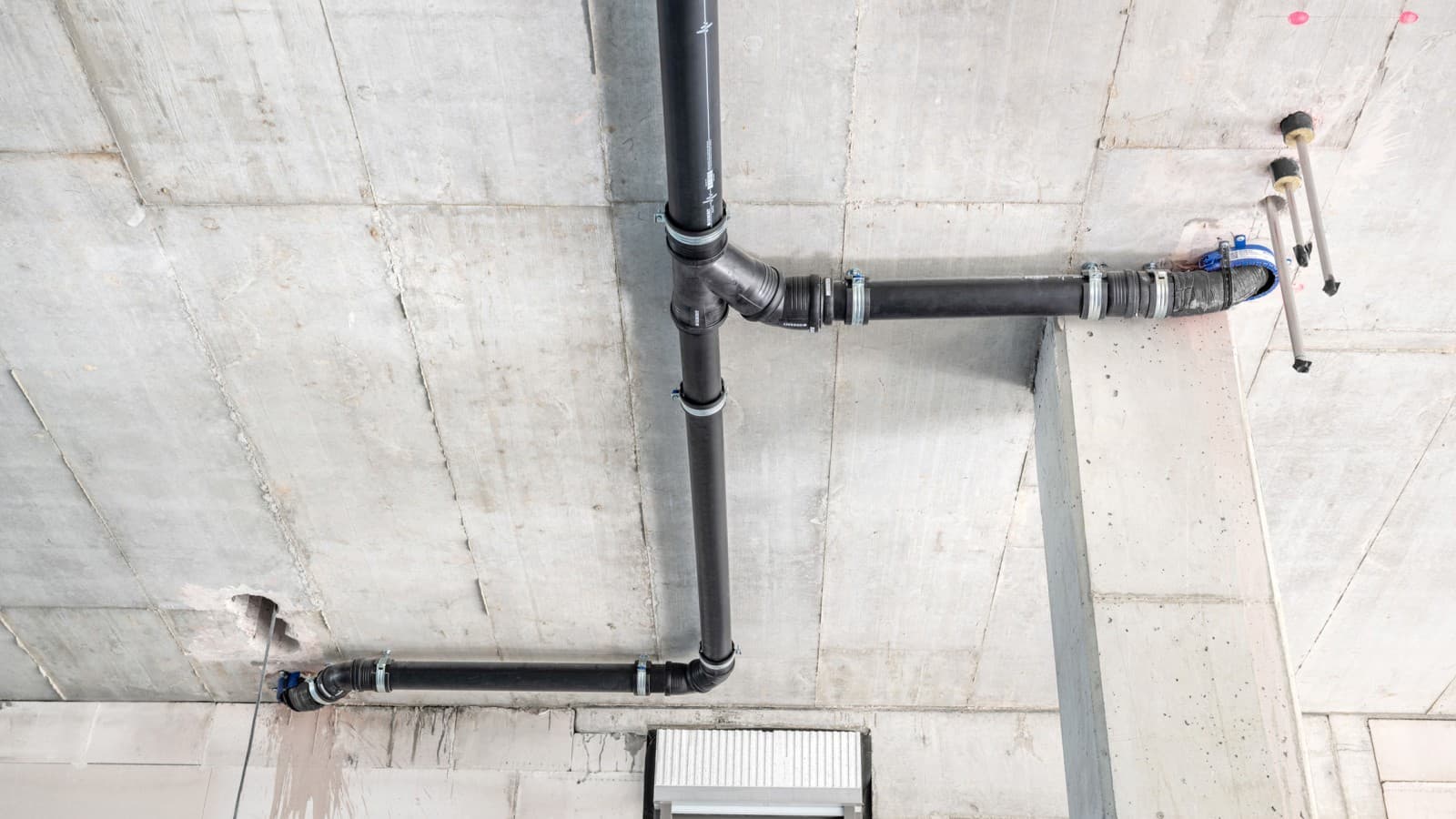

Ved at undgå parallelle udluftningsrør skulle der installeres færre meter rør.
Fakta og tal om projektet
Geberit know-how
Anvendte Geberit produkter
- Geberit Silent-Pro
- Geberit SuperTube
Geberit Silent-Pro
Geberit Silent-Pro afløbs-stikmuffesystem er den ideelle løsning til faldstammer og gulvtilslutninger i byggeprojekter med høje krav til lydisolering.
Geberit SuperTube teknologien
Vores banebrydende SuperTube-teknologi sparer plads i bygningens afløbssystem, gør planlægningen nemmere end med konventionelle afløbssystemer og skaber mere bolig- og etageareal.
Projektprofil
Projektprofil
Installationsvirksomhed: Silvio Deutsch GmbH
Planlægning: Textor Planungsgesellschaft mbH
Projektledelse: Essinger Wohnungsbau GmbH
Anvendelse: Boligerne bebos midlertidigt af hospitalspersonale.
Oplev lignende projekter

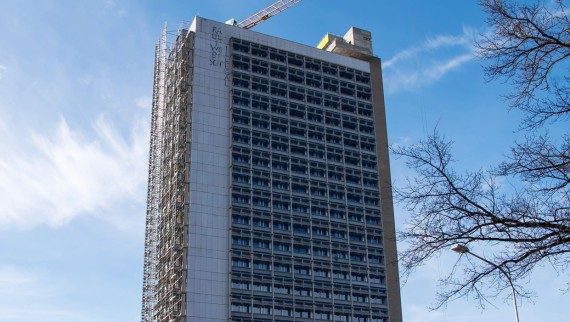

OMU 93 med Geberit Silent-db20 SuperTube
