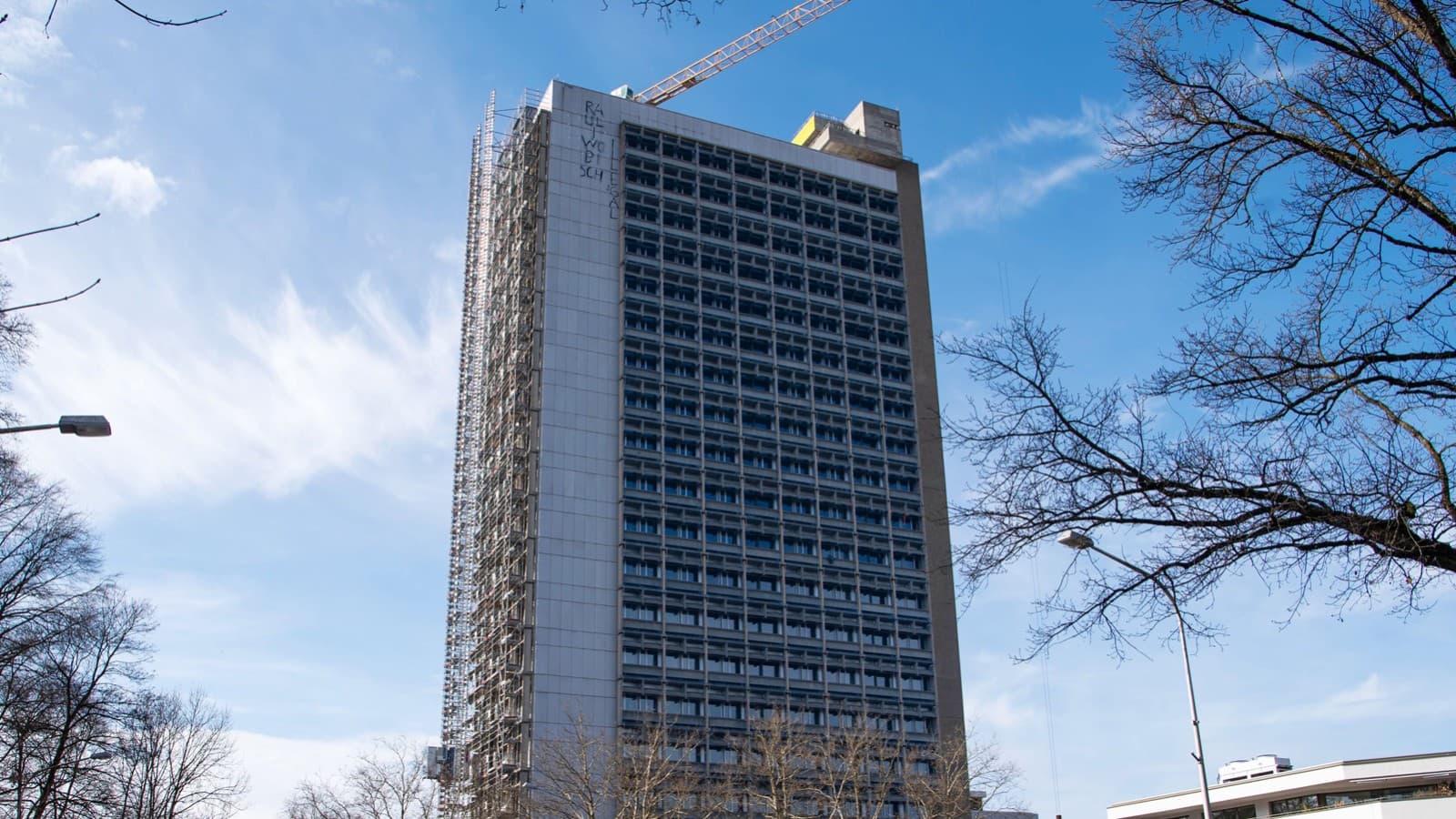

Renovering uden større skakte Boligtårn OMU 93, Bern
I det tidligere forsknings- og kontortårn opstod der moderne lejligheder. Renoveringen krævede en markant højere afløbskapacitet ved samme slanke installationsskakte og de højeste krav til lydisolering. Det helt nye Geberit Silent-db20 SuperTube system opfyldte alle krav.
Fra kontorbygning til bolighøjhus
Inspireret af stilen fra den schweizisk-franske arkitekt Le Corbusier opstod bygningen OMU 93 i udkanten af Bern.

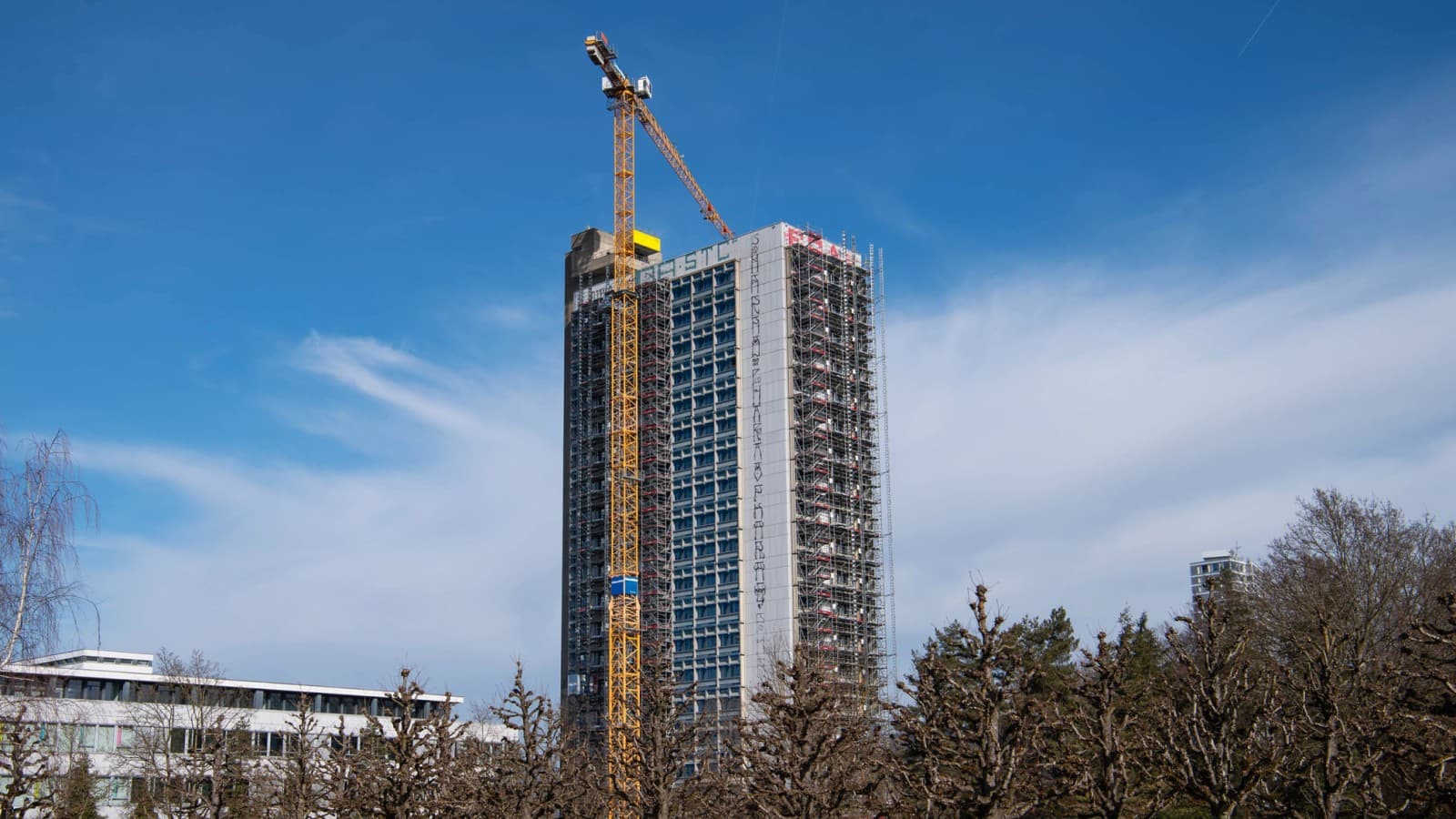

Den markante synsbetonkonstruktion blev i begyndelsen af 1970’erne færdiggjort som forskningstårn og brugt af den daværende statslige kommunikationsmonopolvirksomhed PTT til at udvikle telekommunikation. Indtil 2014 blev bygningen anvendt til dette formål. Efterfølgende blev den midlertidigt brugt af små virksomheder og kulturinstitutioner.
På 17 etager findes der omkring 90 moderne lejeboliger samt i stueetagen forskellige offentlige tilbud, som giver området nyt liv.
Afløbssystemet Geberit Silent-db20 SuperTube opfylder projektets høje krav.
Projektet i overblik
Ombygning til 87 boliger
Bygningen blev fuldstændigt renset og omdannet fra en kontorbygning til en boligbygning. Visse konstruktionsmæssige forhold kunne ikke ændres.
Højere kapacitet med Geberit Silent-db20 SuperTube
Statikken krævede, at de eksisterende smalle afløbsskakte blev bevaret. SuperTube-teknologien giver høj afløbskapacitet med lavt pladsforbrug.
Højere krav til lydisolering
De høje krav til lydisolering i boligbyggerier opfyldes af Geberit Silent-db20 SuperTube.
Ekstra fordel: Hurtig installation
Op til 40% hurtigere installation med mindre rørdimensioner og uden bypass-ventilation.
Udbyderens udtalelse
Boliganvendelsen betyder, at der kræves en markant højere afløbskapacitet end i kontorer. Vi kunne dog ikke ændre de eksisterende skaktstørrelser – af statiske årsager og for ikke at reducere den dyre boligareal.Derudover kom de høje krav til lydisolering. Geberit Silent-db20 SuperTube kom på det helt rette tidspunkt og løste vores problem.
Har du et lignende projekt? Vi finder den rigtige løsning til dig
Projektkravene Afløb med højere kapacitet og lydisolering
Ombygningen til boligformål betød, at den nødvendige afløbskapacitet skulle øges samtidig med, at høje krav til lydisolering skulle opfyldes.
For at øge afløbskapaciteten ville rørdimensioner fra d135 til d160 med en ekstra bypass‑ventilation have været nødvendige. Dog måtte skaktstørrelserne af statiske grunde ikke ændres .
Derfor stod VVS‑planlægningsfirmaet Probst+Wieland overfor en væsentlig udfordring vedrørende bygningens afløbssystem.
Geberits løsning Geberit Silent-db20 SuperTube

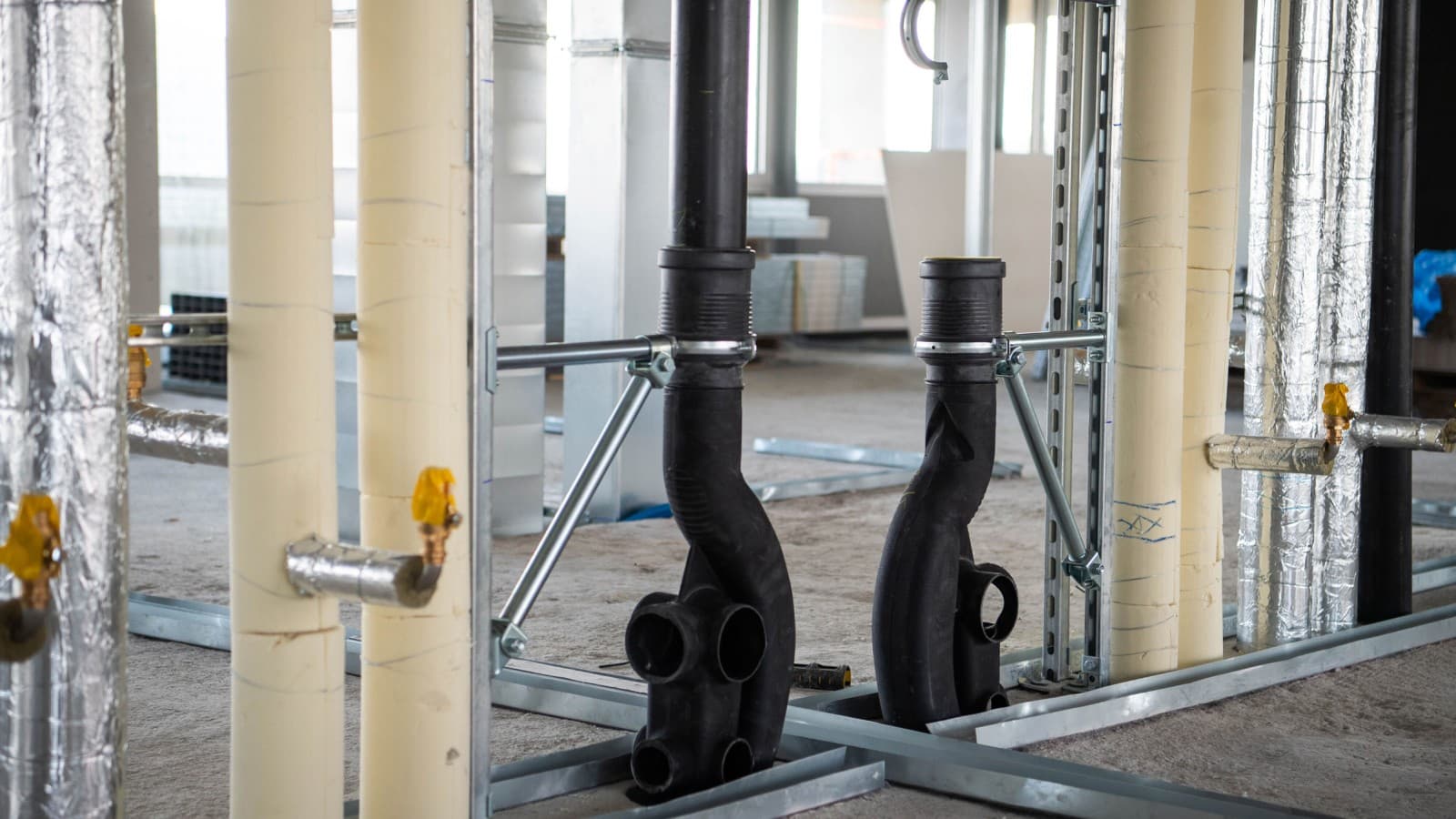

Med afløbssystemet Geberit Silent-db20 SuperTube kunne Geberit tilbyde VVS‑planlægningsfirmaet Probst+Wieland en passende løsning.
Mens de højt lydisolerende afløbsrør Geberit Silent-db20 sikrer en støjsvag og effektiv afløbsføring, sparer SuperTube‑teknologi Plads i skakten. Derudover var planlægningen af hele afløbssystemet yderst enkel:
- På trods af bygningens højde og det store antal boligenheder kan den øgede afløbskapacitet opnås med få faldledninger – uden parallelt forløbende udluftningsledning.
- I området omkring omlægningen bortfalder en omføringsledning til den forbudte tilslutningszone.
- I stedet for afløbsrør med dimensionerne d135 eller d160 er kun d110‑rør nødvendige.
En yderligere fordel var den enkle og effektive installation af de gennemgående ledninger uden bypass‑ventilation i de smalle skakte. Installationstiden blev reduceret sammenlignet med en konventionel løsning med 30 til 40 procent.
Data & fakta om projektet
Faktaark
Faktaark
Bygherre: Immobilien-Anlagestiftung Turidomus
Arkitekt: LYRA
Udførelse: Guggisberg Kurz AG
Antal etager: 17
Boligenheder: 87
Færdiggørelse: 2026
Geberit know-how
Geberit products used
- Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube er designet til afløb i højhuse. Det opfylder strenge krav til lydisolering, sparer plads og har en høj afløbskapacitet på 12 l/s.
Flere projekter med Geberit SuperTube

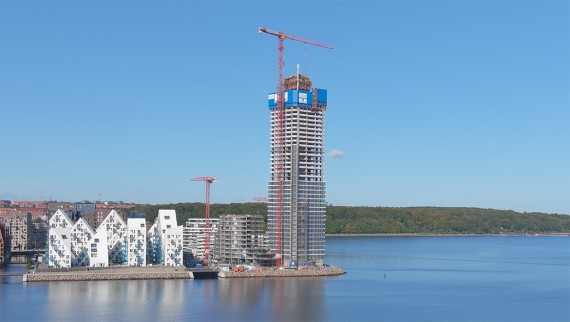

Lighthouse, Aarhus Ø
