Geberit BIM plug-in BIm indhold for nem planlægning
Arkitekter og VVS-ingeniører står over for adskillige udfordringer i den digitale planlægning med BIM-objekter. Disse omfatter den tidskrævende søgning efter de korrekte data samt håndtering af store mængder forældet eller ukorrekt BIM-indhold.
Med Geberit BIM Plug-in tilbyder Geberit en innovativ løsning til digital planlægning af tekniske bygningsinstallationer (MEP: mekaniske, elektriske og VVS-systemer).
Geberit BIM Plug-in-applikationen til Autodesk® Revit® kombinerer beregningsværktøjet til installationssystemer i én integreret løsning. Geberit BIM Plug-in gør MEP-planlægning nemmere og mere effektiv.
Online hjælp
Videotutorials
Kort vejledning (2.7 MB)
Har du spørgsmål?
bim.support.dk@geberit.com
Hvorfor bruge Geberit BIM Plug-in?
Letvægtsdataformat
Reducerede data sparer computerkapacitet og gør planlægningen effektiv.
Producentneutrale data
Ved offentlige udbud kan data konverteres til generiske betegnelser med ét klik.
Indholdet er altid opdateret
BIM-indholdet i kataloget er altid opdateret og specifikt for det valgte marked.
Nemmere planlægning
Praktiske funktioner til at understøtte detaljeret planlægning og planlægning af præfabrikation.

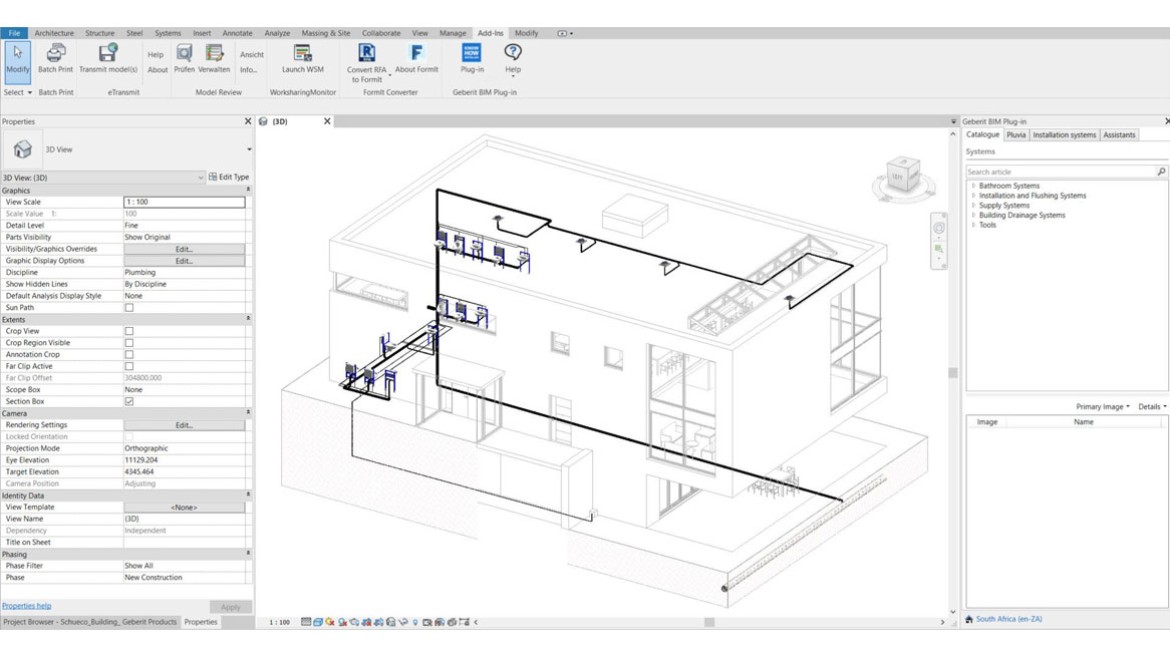

Nem planlægning af sanitær rum med BIM-indhold til Autodesk® Revit®
Planlægning af et sanitetsrum er så nemt som muligt med Geberit BIM Plug-in – fra installationsfasen til det færdige badeværelse. Med hensyn til funktionalitet og produktsortiment er det et omfattende planlægnings- og beregningsværktøj.
Integration af keramiske produkter og badeværelsesmøbler muliggør en helhedsorienteret tilgang fra arkitektur til MEP-planlægning og indretning.
Avancerede funktioner understøtter effektiv, modelbaseret præfabrikation med størst mulig frihed i forhold til placering af de komponenter, der skal præfabrikeres.
Ved offentlige projekter, hvor producentneutrale dokumenter kræves, tilbyder Geberit BIM Plug-in muligheden for at skjule producentspecifik information med ét klik.
Tilgængelige moduler
Geberit BIM Plug-in tilbyder fire moduler, der understøtter fagfolk i digital MEP-planlægning. Disse funktioner leveres direkte via Autodesk Revit.
Geberit BIM Plug-in installeres automatisk i den korrekte programmappe efter download. Når du genstarter Revit-applikationen, vises Geberit BIM Plug-in under fanen “Add-ins” og kan åbnes derfra.
Katalogmodul: Direkte adgang til BIM-indhold fra Geberit produker
Modulet Katalog giver brugerne direkte adgang til alt BIM-indhold fra Geberit. Indholdet er altid opdateret. Ikke mere tidskrævende søgning på forskellige websites efter BIM-indhold. Katalogmodulet omfatter en lang række produktgrupper, herunder rørsystemer, installationssystemer samt keramiske produkter og badeværelsesmøbler.
Dette modul giver også adgang til alle dokumenter, der er tilknyttet produktet.
Funktionsoversigt:
- Direkte adgang til aktuelle og markeds-specifikke BIM-objekter for Geberit produkter
- Direkte indtastning af Geberit artikelnumre for hurtig produktfinding
- Direkte link til Geberits produktkatalog for yderligere information om produktet
- Autodesk Revit-produktserier på produktniveau
- Geberit BIM-objekter på 25 sprog
- Konvertering af planlægning til producentneutrale illustrationer med ét klik til offentlige udbud

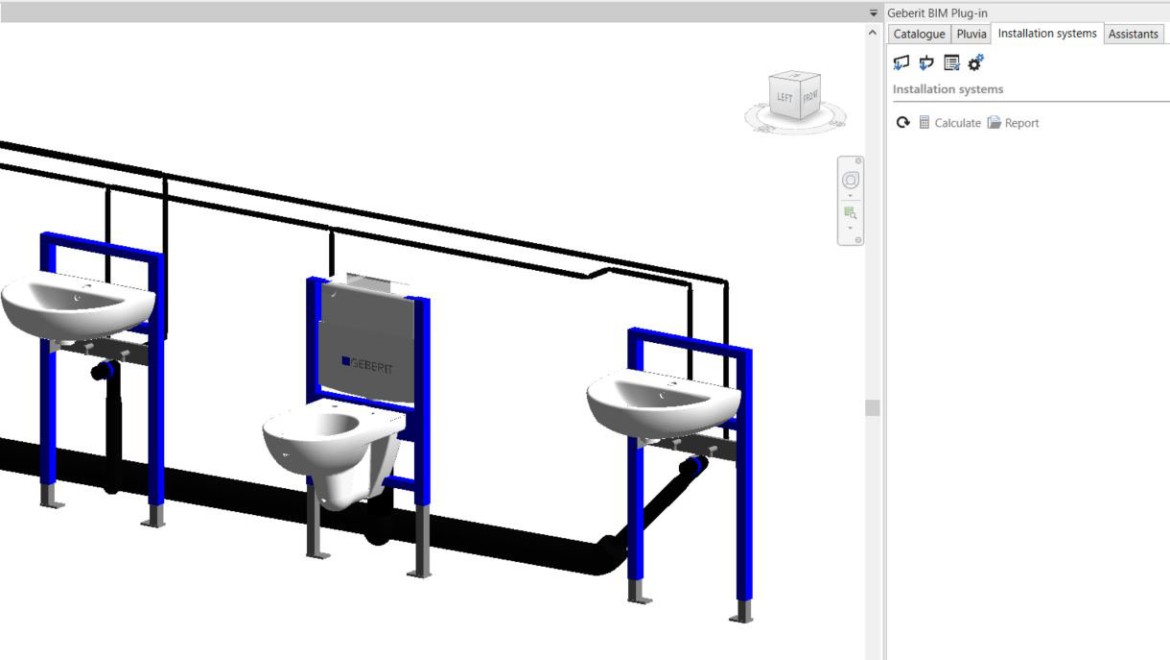

Installationssystem modul: Planning af Geberit Duofix og GIS
Modulet muliggør enkel og effektiv planlægning af Geberit installationssystemer.
Du kan designe og beregne prævæginstallationer automatisk uden behov for yderligere værktøjer. Resultaterne omfatter ikke kun konstruktionstegninger, men også præcist dimensionerede udskæringer og materialelister.
Funktionsoversigt:
- Enkel planlægning af Geberit GIS og Geberit Duofix installationssystemer
- Eksportfunktion til modulet “Detaljeret planlægning i 3D” i Geberit ProPlanner
- Beregning i henhold til gældende Geberit retningslinjer og standardregulativer
- Automatisk generering af materialelister, styklister, tilbudslister og skærelister samt plantegninger, frontvisninger og installationstegninger
Wizard modul: God hjælp til planlægning og præfabrikation
Modulet Wizard indeholder forskellige praktiske funktioner, der gør detaljeret planlægning og præfabrikation enkel og effektiv.
Funktioner i Wizard modulet

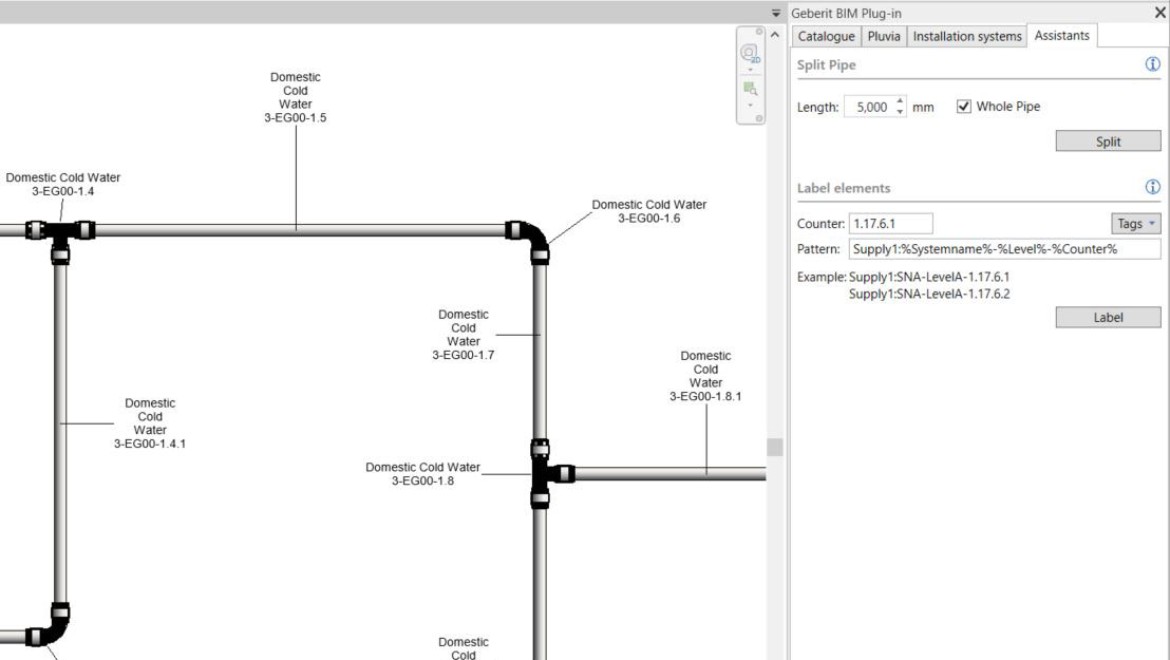

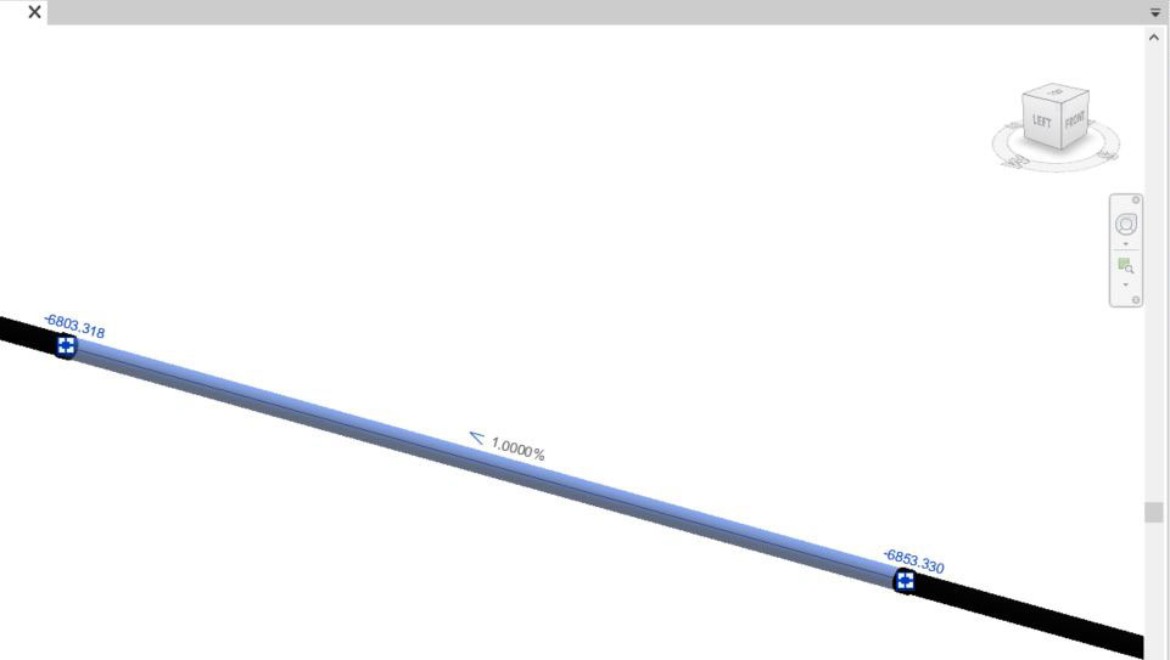

Opdel rør
Rør kan opdeles i frit definerbare længder. De korrekte fittings placeres automatisk ved de resulterende rørforbindelsespunkter.
Mærkning af elementer
Elementerne i et valgt rørforløb kan nummereres og mærkes med et unikt varenummer, så de kan organiseres under præfabrikation.
Rørskærings optimering
For at reducere spild under præfabrikation af de nødvendige rør kan funktionen til optimering af rørskæring oprette en CSV-fil med de optimale skærelængder.
Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube Wizard kontrollerer et Geberit Silent-Pro SuperTube system og viser forslag til optimering.

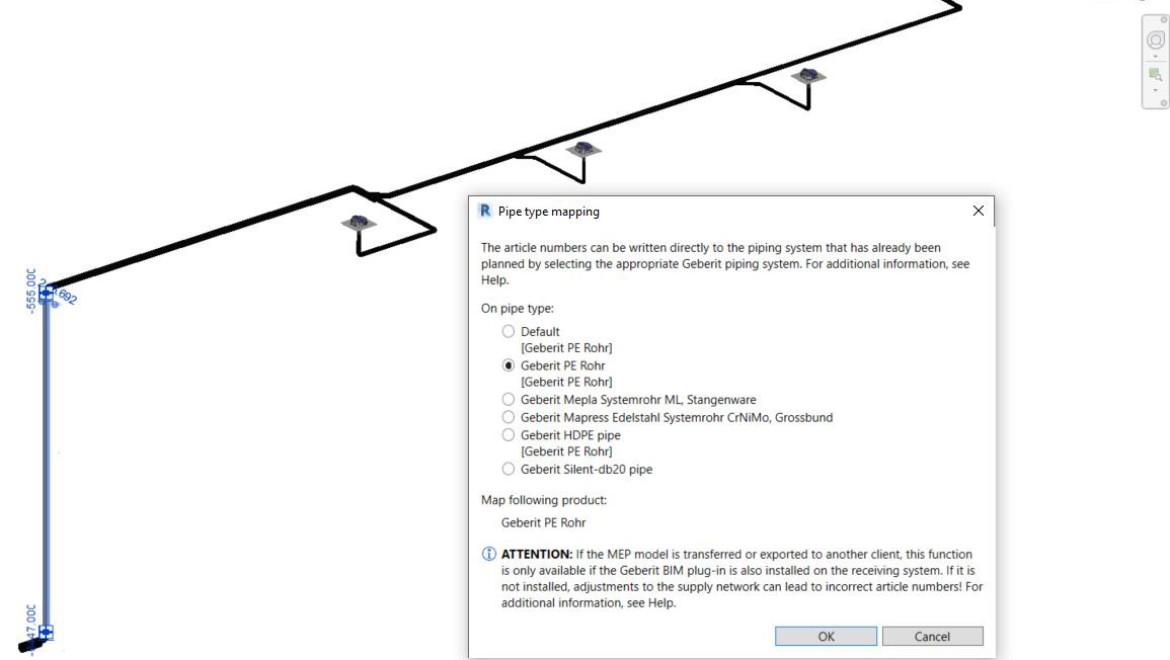

Producentneutral visning
Når denne funktion er aktiveret, vises artikelnumre, produktnavne og producentspecifik information ikke i identitetsdataene.
Downloadcenter
Downloadcenteret i Geberit BIM Plug-in er markedsspecifikt. Det betyder, at kun produkter, der er tilgængelige på det pågældende marked, vises.
Karakteristika ved BIM-indhold Letvægtdata for Autodesk Revit
Applikationen skal være enkel, pålidelig og så praktisk som muligt. Derfor følger Geberit sin egen høje BIM-indholdsstandard, som holder alle muligheder åbne. Drag fordel af følgende særlige egenskaber ved vores BIM-indhold:

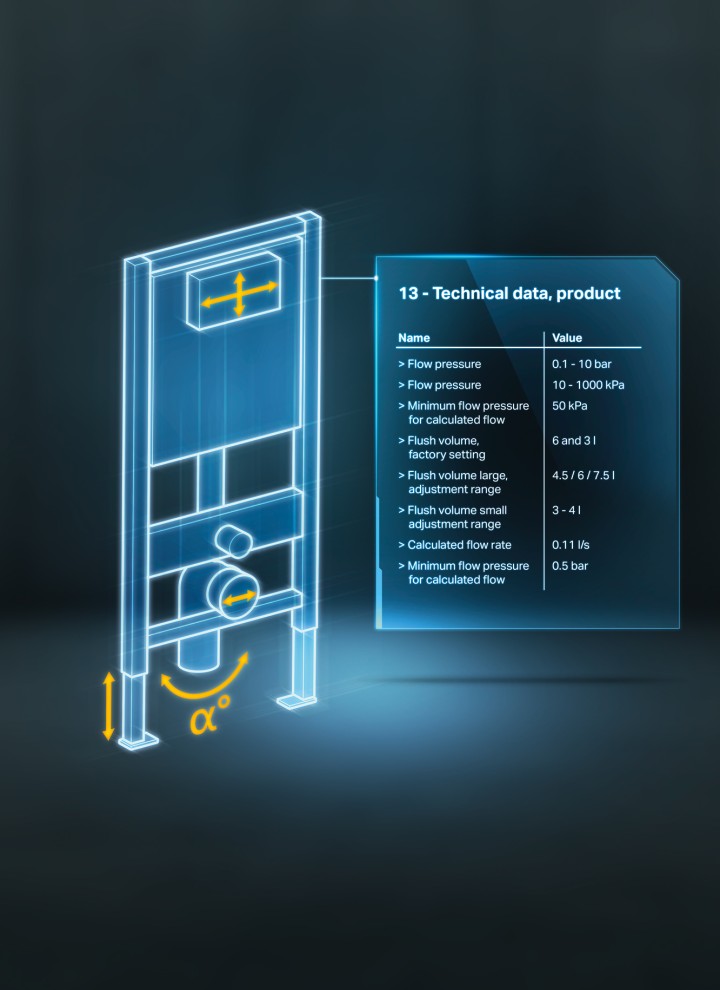

Høj informationsdensitet med brugervenlig geometriform
Den geometriske kompleksitet af BIM-indholdet (Revit) for Geberit produkter er betydeligt reduceret for at spare computer- og software-ressourcer og facilitere effektive arbejdsgange.
Indholdet er altid opdateret
Den direkte forbindelse til Geberits produktinformationssystem (PIM-system) sikrer, at indholdet altid er opdateret.
Nem overgang til generiske betegnelser
Ved offentlige udbud kan Geberits BIM-indhold ændres til generiske betegnelser med ét klik via de indbyggede parametre. Når udbuddet er afsluttet, kan denne indstilling nulstilles, så den tidskrævende udskiftning af objekter i BIM-modellen ikke længere er nødvendig. Dette sparer VVS-ingeniører meget tid.
Data tilgængelige til offline planlægning
De, der ikke kan eller må arbejde med digitale værktøjer, har mulighed for at downloade BIM-indholdet for de enkelte produkter via Geberits onlinekatalog.
Seneste opdateringer af Geberit BIM Plug-in
Geberit BIM Plug-in udvides og forbedres løbende. En ny version udgives to gange om året – i april og oktober. Få mere at vide om optimeringerne i de nyeste versioner:
Oftest stillede spørgsmål om Geberit BIM Plug-in
Hvad kan jeg bruge Geberit BIM Plug-in til?
Geberit BIM Plug-in i din Autodesk Revit-applikation giver dig adgang til alle Geberits Revit-produktserier.
Dette sikrer, at du altid kan downloade opdaterede landespecifikke og sprogtilpassede BIM-objekter uden besværet med at skulle lede efter dem på hjemmesider eller portaler. Ud over BIM-kataloget tilbyder Geberit BIM Plug-in også andre nyttige funktioner og planlægningsmoduler.
Er der en omkostning forbundet med brugen af Geberit BIM Plug-in, eller kræves der en licens?
Brugen af katalogmodulet og guidemodulet er licensfri og gratis.
Der kræves licens til Geberit installationssystemmodulet. Hvis du ønsker at bruge disse moduler, bedes du kontakte os.
Hvor kan jeg downloade Geberit BIM Plug-in?
Geberit BIM Plug-in kan downloades direkte fra denne hjemmeside eller fra Autodesk Revit Store og derefter integreres i Autodesk Revit.
Hvilke versioner af Microsoft Windows og hvilke versioner af Autodesk Revit er Geberit BIM Plug-in kompatibel med?
Geberit BIM Plug-in har samme minimumskrav til Windows operativsystemet som din Revit-applikation.
Hvordan installerer jeg Geberit Plug-in?
Download installationsfilen fra denne hjemmeside, og kør installationsfilen (*.msi).
Geberit BIM Plug-in installeres derefter i den korrekte programmappe.
Når du genstarter din Revit-applikation, vises Geberit BIM Plug-in under fanen “Yderligere moduler” og kan startes derfra.
Når nye versioner er tilgængelige, informeres brugeren direkte i Autodesk Revit under brugen af Geberit BIM Plug-in og kan aktivere dem med ét klik.
Kan jeg bruge BIM-indhold med Geberit produkter uden for Geberit BIM Plug-in?
Ja. BIM-indholdet for de enkelte produkter er også gemt i datapakkerne i Geberits onlinekatalog.
Derudover er indholdet tilgængeligt i planlægningssoftwaren fra følgende udbydere:
- Linear
- Trimble Nova
- Solar-Computer
- Dendrit
- Bausoft
Hvorfor skal jeg justere landeindstilinger ved opstart af programmet?
Geberits produktsortiment er ikke det samme på alle markeder. Brug landindstillingen til at vælge det produktsortiment, der svarer til det land eller den region, dit projekt befinder sig i.
Dette forhindrer, at du planlægger Geberit produkter ind i dit projekt, som ikke er tilgængelige i det pågældende land eller region.
Baseret på dit valg vises det lokale Geberit katalog og de tilsvarende BIM-objekter på det respektive nationale sprog. I flersprogede markeder kan du vælge mellem flere nationale sprog.
Vi fraråder kraftigt at ændre landindstillingerne inden for samme projekt. Dette kan føre til funktionsmæssige forstyrrelser i Geberit BIM Plug-in.
