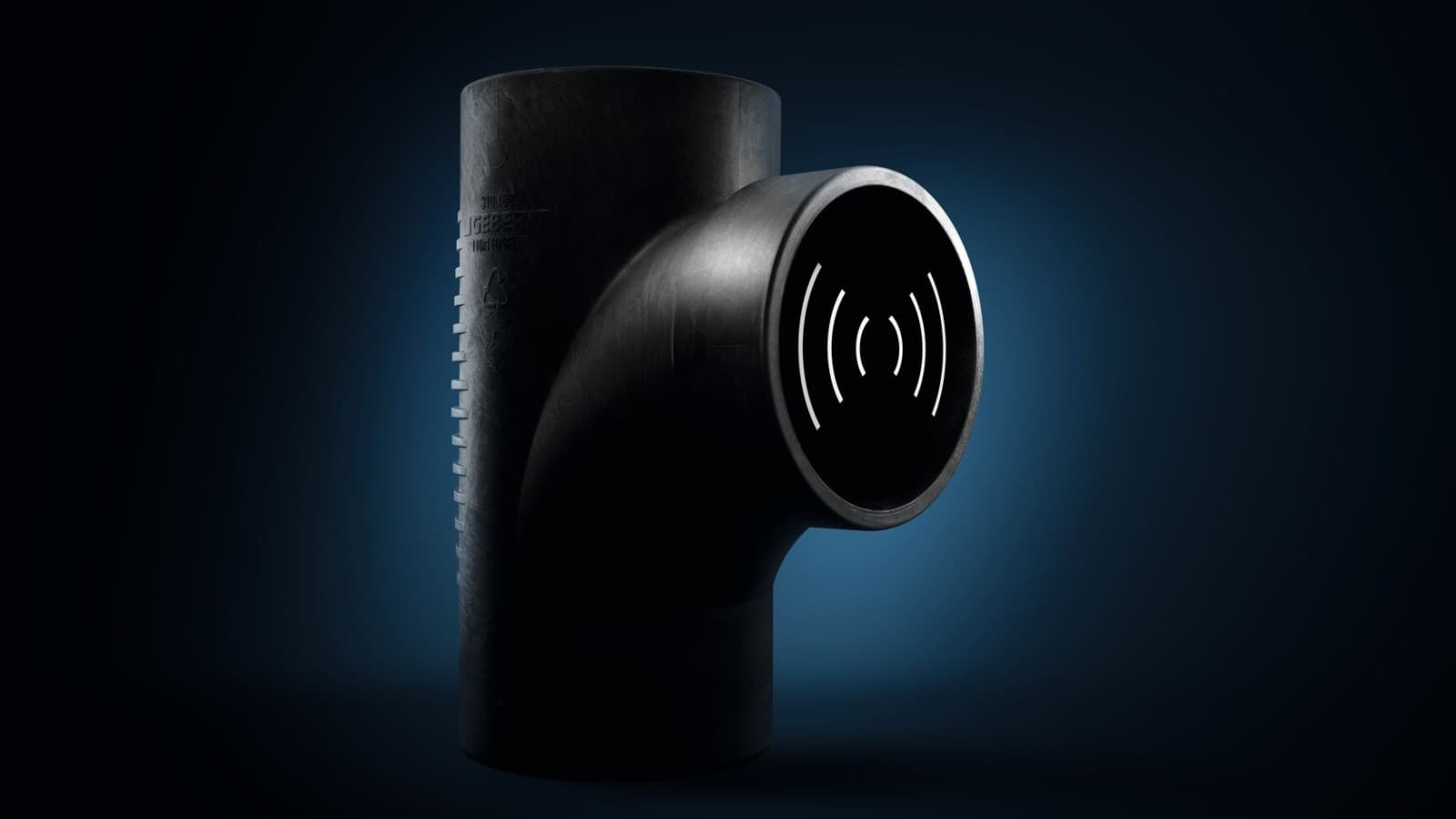

Geberit Silent-db20 Afløbsysstem emd høj lydisolering
Uanset om det er i et boligkompleks, et hotel eller et mødelokale, kan støjende afløbsrør være til gene. Her eliminerer Geberit Silent-db20 afløbssystem problemet, før det opstår.
Dette stærkt lydisolerende afløbssystem er velegnet til både faldstammer og gulvtilslutninger og sikrer lydsvag og effektiv afvanding i enhver bygning.
Derudover er systemet også velegnet til præfabrikation.
Hvorfor vælge Geberit Silent-db20?
Kraftigt isoleret afløbssystem
Den høje egenvægt betyder, at naturlige vibrationer reduceres, og at lyd absorberes mærktbart.
Fastlåst samling
Geberit Silent-db20 kan tilsluttes ved hjælp af stumpsvejsning eller elektrosvejsemuffer.
Kan præfabrikeres
Præfabrikation uden for byggepladsen for omkostningseffektiv og sikker systemopbygning.
Høj afløbskapacitet med reduceret pladsbehov
Hydraulisk optimeret for større omkostningseffektivitet, reduceret pladsbehov og høj afløbskapacitet.
Primære anvendelser og brugsområder
Bygninger med høje krav til lydisolering
Geberit Silent-db20 kan anvendes til både faldstammer og tilslutningsrør i forskellige typer bygninger med høje krav til lydisolering.
Højhusprojekter med SuperTube-teknologi
Geberit Silent-db20 SuperTube er et pladsbesparende afløbssystem, der er ideelt til projekter med høje krav til lydisolering.
Præfabrikation
Til større byggeprojekter kan Geberit Silent-db20 nemt præfabrikeres på værkstedet for at spare værdifuld tid på byggepladsen.
Indstøbning i beton
Geberit Silent-db20 er velegnet til indstøbning i betondæk. Denne anvendelse kræver brug af fastlåste samlinger.
Projekter med krav til brandbeskyttelse
Brandtests blev udført i overensstemmelse med standarden EN 1366-3 for en lang række forskellige installationssituationer. I kombination med Geberit brandmanchet RS90 Plus EN er Geberit Silent-db20 afløbssystemet godkendt til en brandmodstand på 90 minutter (ETA/ETB).
Fordele ved Geberit Silent-db20
Den høje egenvægt af Geberit Silent-db20-rør og -fittings betyder, at deres naturlige vibrationer reduceres, og at lyd absorberes. mærktbart.

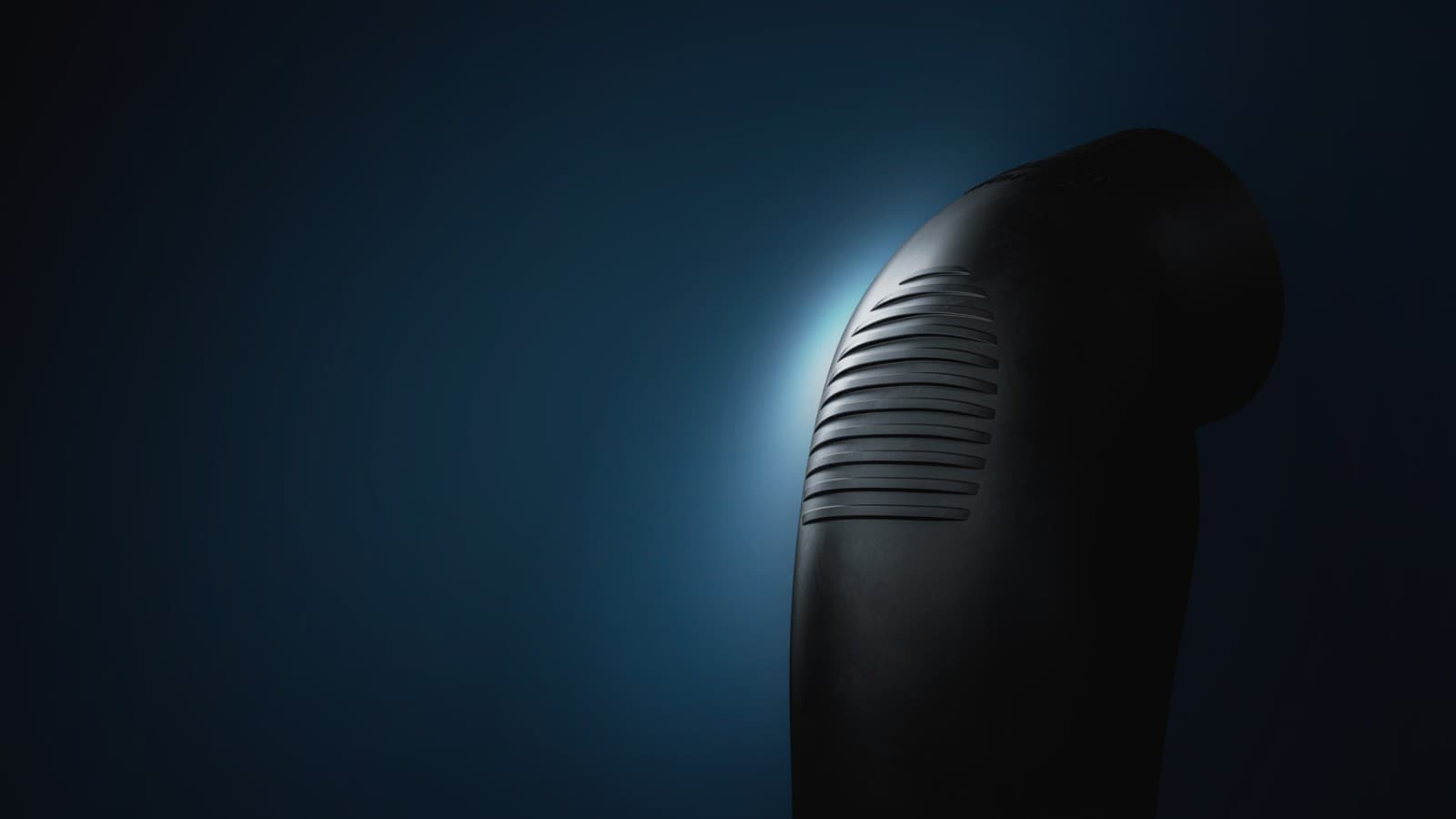

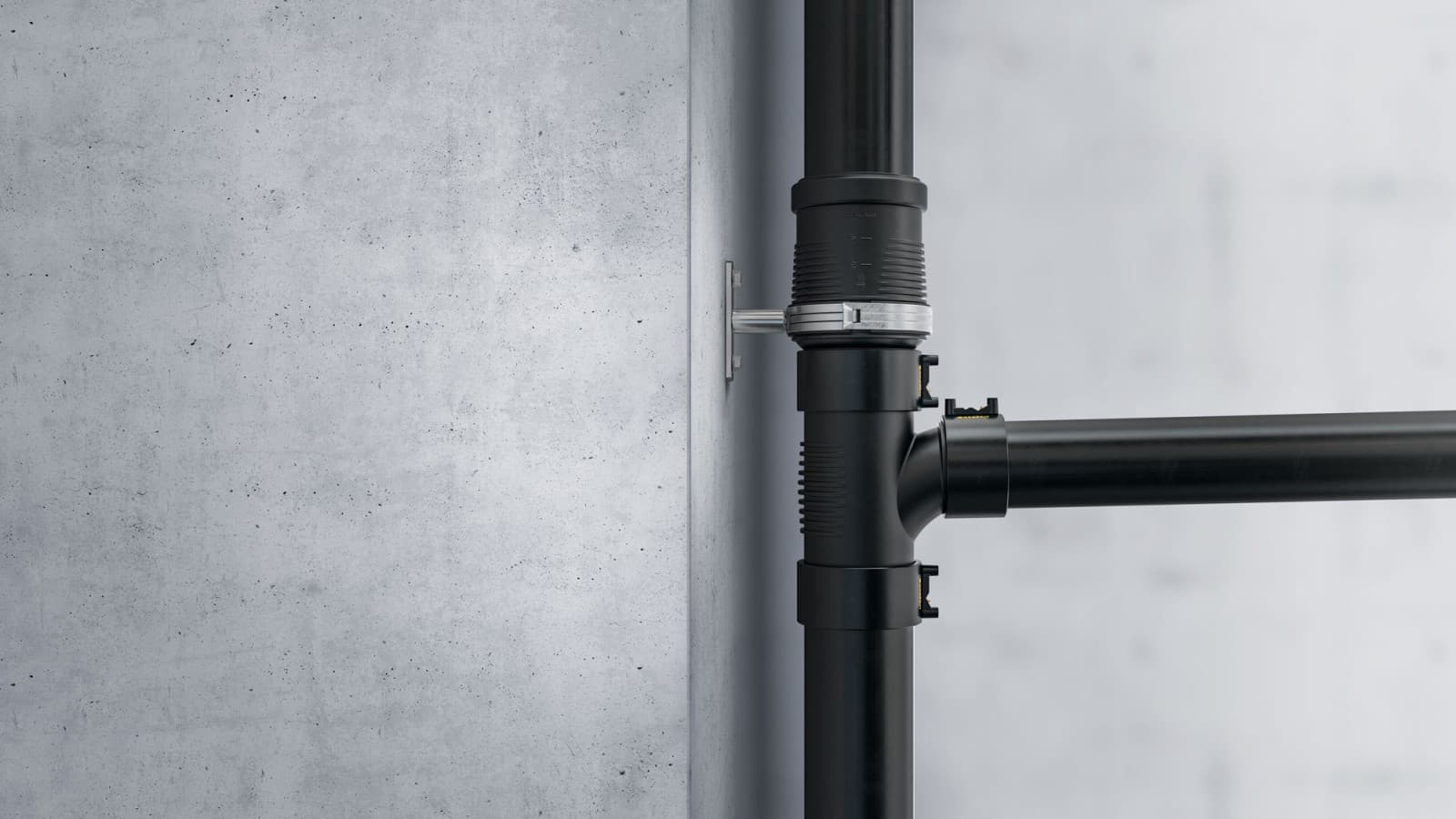

Særlige lydisoleringsribber reducerer støjudvikling ved stødzonerne.
Dette gør Geberit Silent-db20 til et stærkt valg til faldstammer og tilslutningsledninger i afløbssystemer til bygninger med høje krav til lydisolering.
Lydisoleringsrapporter for forskellige byggescenarier er udarbejdet i samarbejde med Fraunhofer Institute for Building Physics (IBP). Disse findes også for Geberit Silent-db20.
Forbindelsesteknologier til Geberit Silent-db20

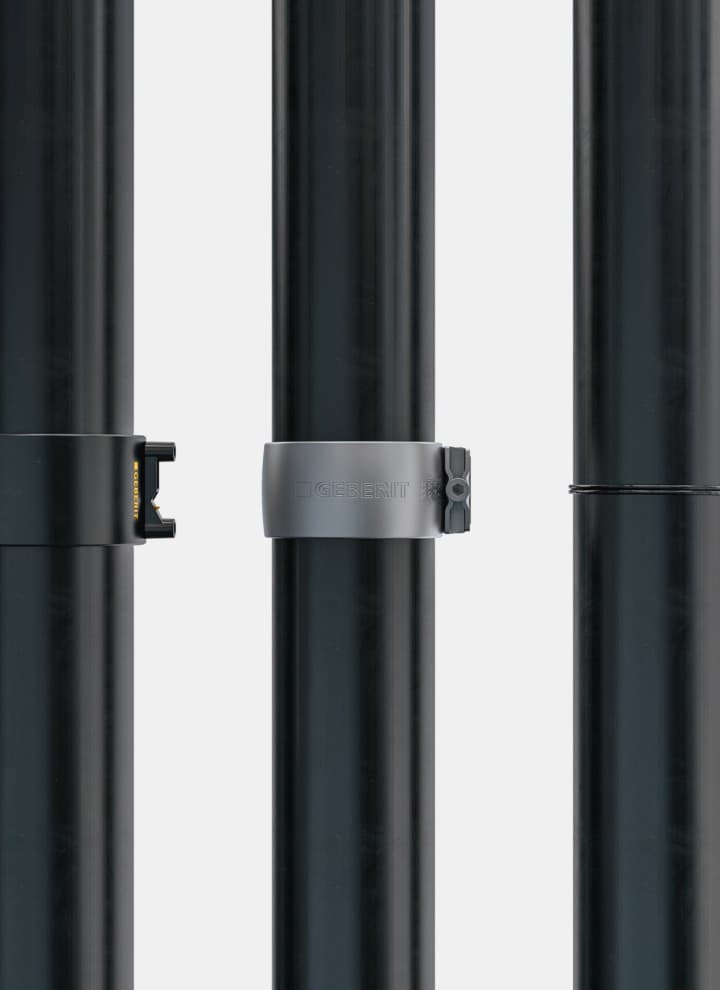

Uanset om der anvendes hurtig elmuffesvejsning, kromstålskobling eller spejlssvejsning. kan Geberit Silent-db20 rør og fittings forbindes sikkert ved hjælp af tre forskellige metoder. Et udvalg af Geberit værktøjer og tilbehør er tilgængeligt for at sikre nem bearbejdning.
Dobbeltflange-kompensatorer og dobbeltkoblinger hjælper med at kompensere for den termiske længdeudvidelse af Geberit Silent-db20-rør og -fittings. Dette gør det muligt for systemet at håndtere betydelige variationer i driftstemperaturer. EPDM-tætningerne spiller en vigtig rolle i afløbssystemets lange levetid.
Geberit Silent-db20 er også velegnet til præfabrikation, hvilket muliggør hurtigere og mere effektive arbejdsgange, der er uafhængige af fremdriften på byggepladsen. Dette forkorter installationstiden på stedet betydeligt.
Geberit Silent-db20 er det ideelle rørsystem til indstøbning af tilslutningsledninger i betondæk, hvilket giver større frihed i badeværelsesdesign. Ved arbejde med beton er det afgørende med fastlåste samlinger.
Tension-free installation despite axial offset Geberit Silent-db20 Offset
Det er ikke altid muligt at undgå unøjagtigheder under byggeriet, men når tilslutningspunkterne for afløbsrør ikke er perfekt justerede, kan det koste VVS-installatører både tid og tålmodighed. Med Geberit Silent-db20 forskydningsfittingen kan faldstammer tilsluttes effektivt og spændingsfrit – selv når justeringen ikke er helt perfekt.
Fordele ved Geberit Silent-db20 forskydning:
- Spændingsfri installation ved aksiale forskydninger på op til 10 cm
- Velkendt, nem installation
- Kortere installationstid sammenlignet med brug af to 45° bøjninger
- Fleksibel justering med ét enkelt produkt
- Forbedret lydisolering sammenlignet med konventionelle metoder til korrektion af tilslutninger
Geberit Silent-db20 overblik
Dimensioner
| Nominel bredde (DN) | Dimensioner d x s (mm) |
|---|---|
| 56 | 56 x 3,2 |
| 60 | 63 x 3,2 |
| 70 | 75 x 3,6 |
| 90 | 90 x 5,5 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |
Fittings
Produktsortiment
- Stort udvalg af fittings
- Støjreduktion takket være mineralforstærkning i slagzonerne
- Diverse specialfittings

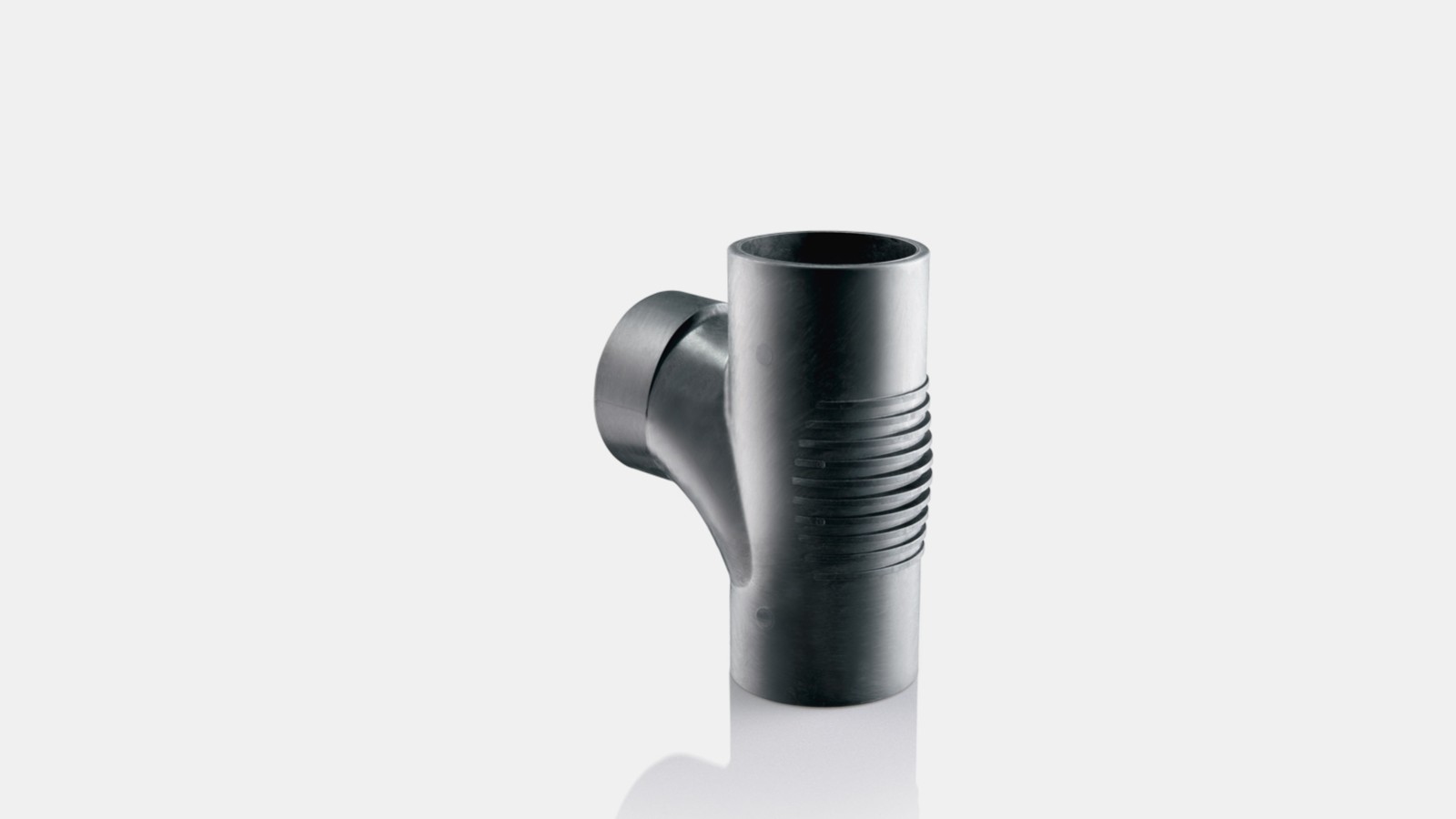

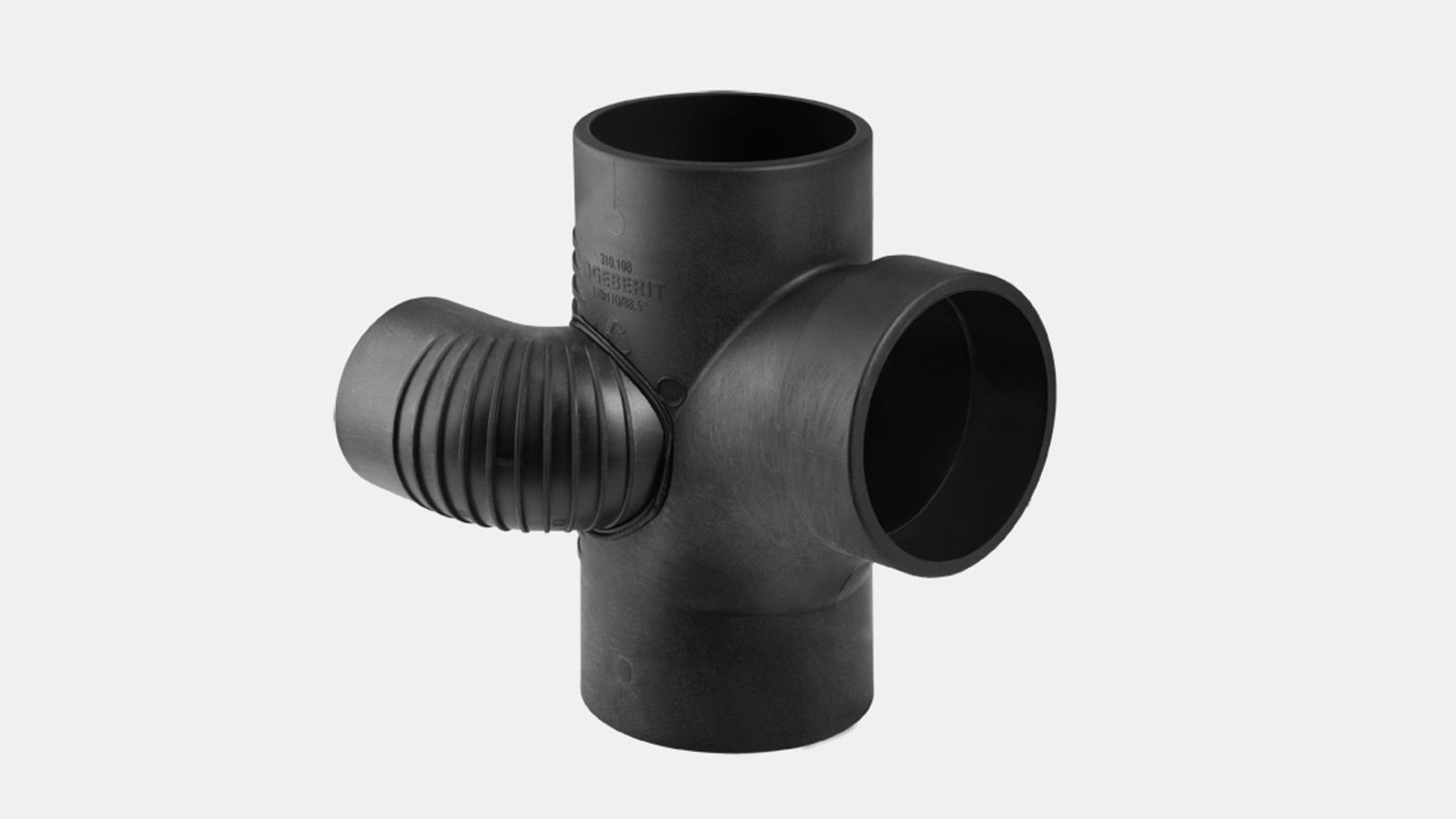

Eksempel: Geberit Silent-db20 skakt-grenrør (swept entry) 88,5°/180° parallel
Pladsbesparende – hvis faldrøret placeres mellem toilettet og håndvasken, giver Geberit Silent-db20 skakt-grenrøret (swept entry) 88,5°/180° parallel mulighed for en meget kompakt installation.
Tilbehør
Tilgængelige produkter
Brandbeskyttelse til Geberit Silent-db20 rørledning
- Brandmanchetterne fra Geberit kan anvendes til brandklasse F 120
- Brandtests udført i overensstemmelse med EN 1366-3 på en lang række forskellige monteringsformer
- Godkendt til brandmodstand i 90 minutter (ETA/ETB) ved anvendelse af Geberit brandmanchetten RS90 Plus EN

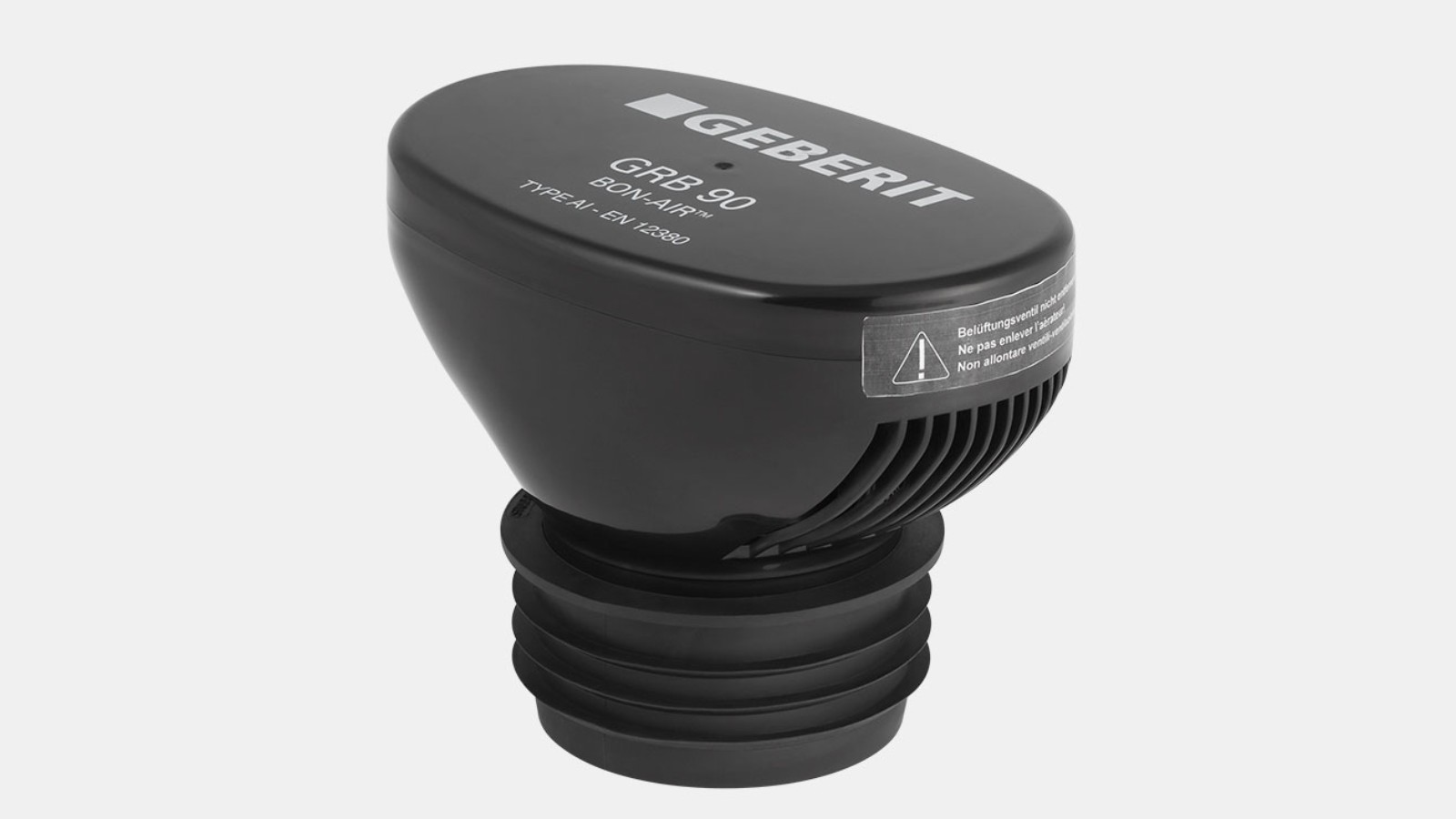

Geberit vakuumventil GRB90 til Geberit Silent-db20
- Alternativ til installationer, der ikke tillader konventionel ventilation på grund af pladshensyn.
- Fås til dimensioner op til DN110
Tekniske data
| Geberit Silent-db20 | |
|---|---|
| Materiale | PE-S2 |
| Koefficient for lineær udvidelse | 0,17 mm/(m K) |
| Absorbering af lineær udvidelse | Kræver en langmuffe eller samlemuffe |
| Installationstemperatur | -20 til 40 °C |
| Temperatur ved permanent belastning | -20 til 60 °C |
| Kemisk resistens | 95 % af alle standard-alkalier, syrer og kemikalier |
EPD'er
Environmental product declaration (EPD)
Miljøvaredeklarationer (EPD’er) skaber gennemsigtighed og gør det muligt at sammenligne produkter med hensyn til deres miljøpåvirkning.
Der findes EPD’er for Geberit Silent-db20-rør og alle centrale fittings:
Geberit Silent-db20 produktsortiment Produkter, teknisk informaiton, m.m.
