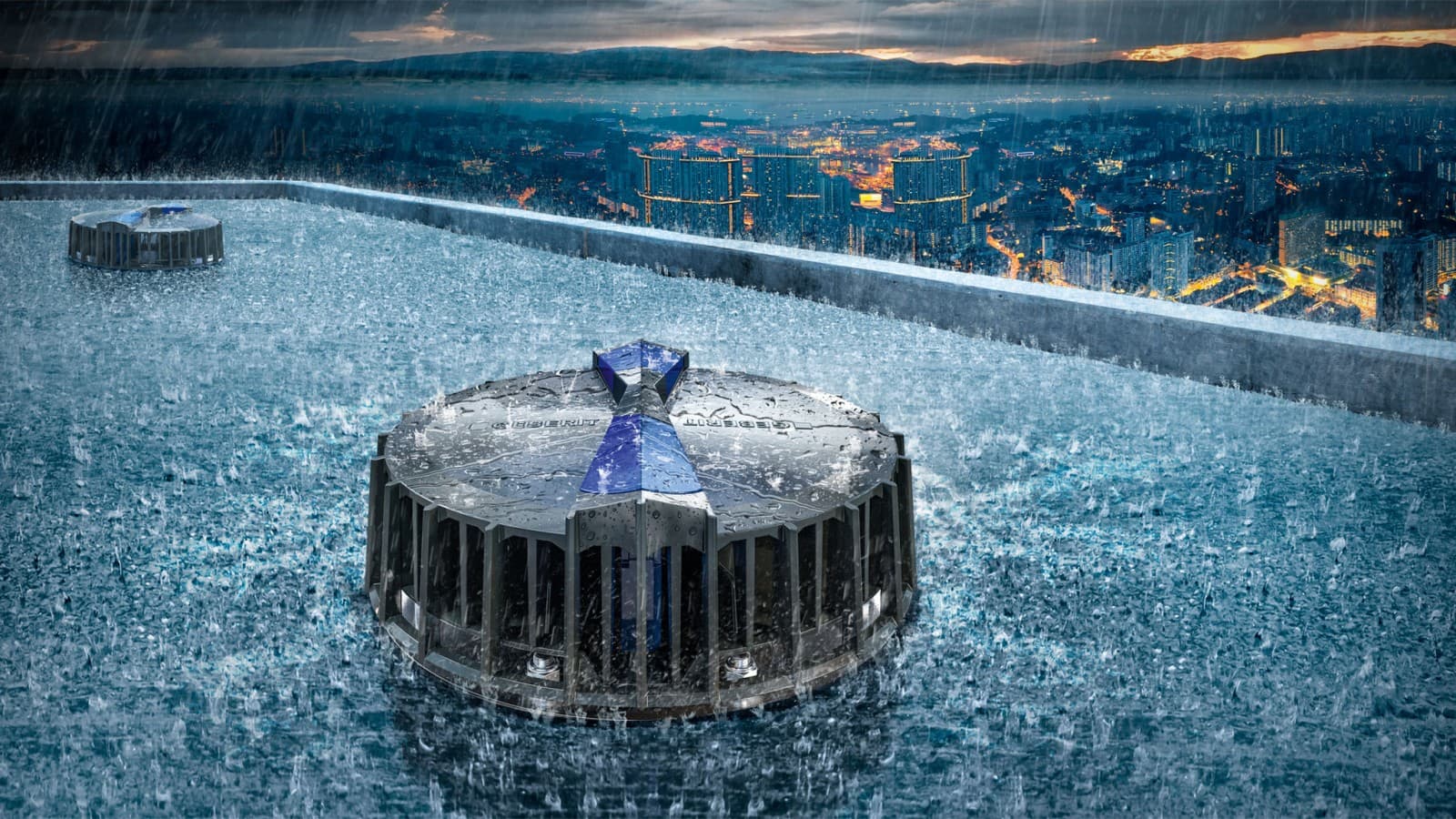

Geberit Pluvia tagafvanding Tagafvanding med undertryk
Færre faldstammer - bedre ydeevne
Med Geberit Pluvia tilbyder Geberit et højtydende afløbssystem til store eller komplekse tage. Det vakuumbaserede tagafvandingssystem sikrer effektiv og pålidelig ydeevne – selv under kraftig regn.
I modsætning til konventionelle tagafvandingssystemer kræver Geberit Pluvia væsentligt færre materialer og plads. Dette muliggør en mere effektiv udnyttelse af den tilgængelige plads allerede i planlægningsfasen.
Geberit Pluvia har bevist sit værd verden over gennem årtiers brug og er velegnet til næsten enhver tagform.
Geberit tilbyder desuden projektspecifik rådgivning og planlægningssupport.
Hvorfor vælge Geberit Pluvia?
Fleksible designmuligheder
Geberit Pluvia kan anvendes til forskellige tagformer.
Materialebesparelser
Høj ydeevne med mindre rørdimensioner, færre tagbrønde og færre samlinger.
Effektiv brug af plads
Da rørene installeres vandret, medfører Geberit Pluvia ikke noget tab af anvendelig plads.
Minimal vedligeholdelse
Den høje strømningshastighed i fyldte rør skaber et vakuum, som bidrager til systemets selvrensende funktion.
En hurtig guide til vakuumbaseret tagafvanding
Geberit Pluvia er designet således, at rørene hurtigt og fyldes helt med vand under kraftig regn. Dette skaber et undertryk, som aktivt dræber regnvandet væk fra taget.
Afløbskapaciteten i et vakuumbaseret tagafvandingssystem er meget høj. Med Geberit Pluvia er der behov for færre tagbrønde, mindre rørdimensioner og færre faldstammer sammenlignet med konventionelle tagafvandingssystemer. Geberit Pluvia kan håndtere dobbelt så meget regnvand med kun halvdelen af rørdiameteren. Dette giver VVS-ingeniører og arkitekter større frihed i designet. Rør med fald er ikke længere nødvendige.
Geberit Pluvia reducerer også byggearbejdet og kræver færre tilslutninger til kloaksystemet. Som en ekstra fordel hjælper den høje strømningshastighed med at holde rørene rene, hvilket resulterer i markant lavere vedligeholdelses- og servicebehov.
Geberit Pluvia komponenter
Fra taget til tilslutningen til det underjordiske rør – perfekt afstemte komponenter sikrer et fuldt funktionelt samlet system. Gennemtænkte designdetaljer og konsekvent høj materialekvalitet giver holdbarhed, sikkerhed og problemfri drift.
Geberit PE rørsysten
Geberit Pluvia tagbrønde tilsluttes faldstammen ved hjælp af Geberit PE rør, som lægges frit og vandret under taget.
Det gennemprøvede Geberit PE rørsystem er kendt for sin høje modstandsdygtighed over for belastning. De ensartede svejsesamlinger i Geberit PE rørsystemet gør det i stand til at modstå det høje tryk, der forekommer i tagafvandingssystemer som Geberit Pluvia.
Geberit tilbyder et patenteret fastgørelsessystem til professionel installation af rørene.

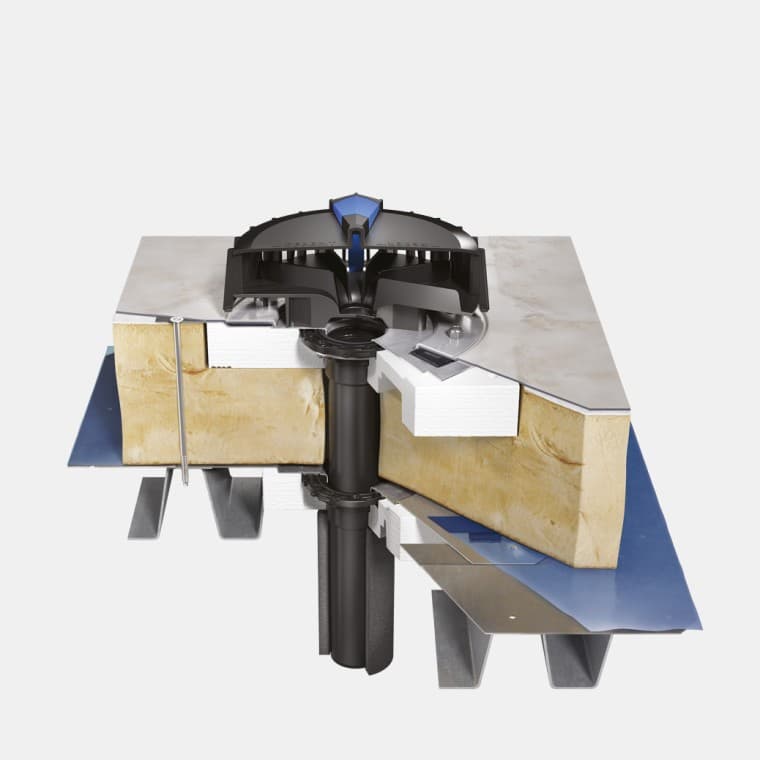

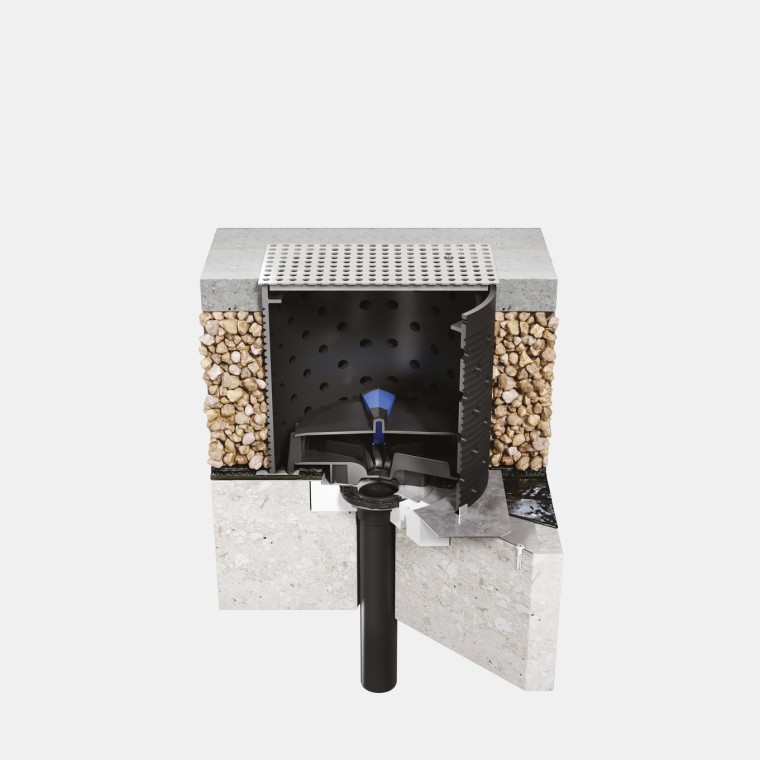

Geberit Pluvia tagbrønde
Takket være sin modulopbyggede struktur og det brede udvalg af Geberit Pluvia tagbrønde er systemet velegnet til næsten enhver installationssituation på store bygninger og tage.
De nødvendige tilbehørsdele fås til stort set alle anvendelser, hvilket gør systemet meget fleksibelt.
Fordele:
- Pålidelig tætning med Geberit flangetætningsring af EPDM
- Hver tagbrønd testes individuelt for tæthed på fabrikken
- Funktionsskiven forhindrer indsugning af luft
- Drejelig låseskinne for nem installation

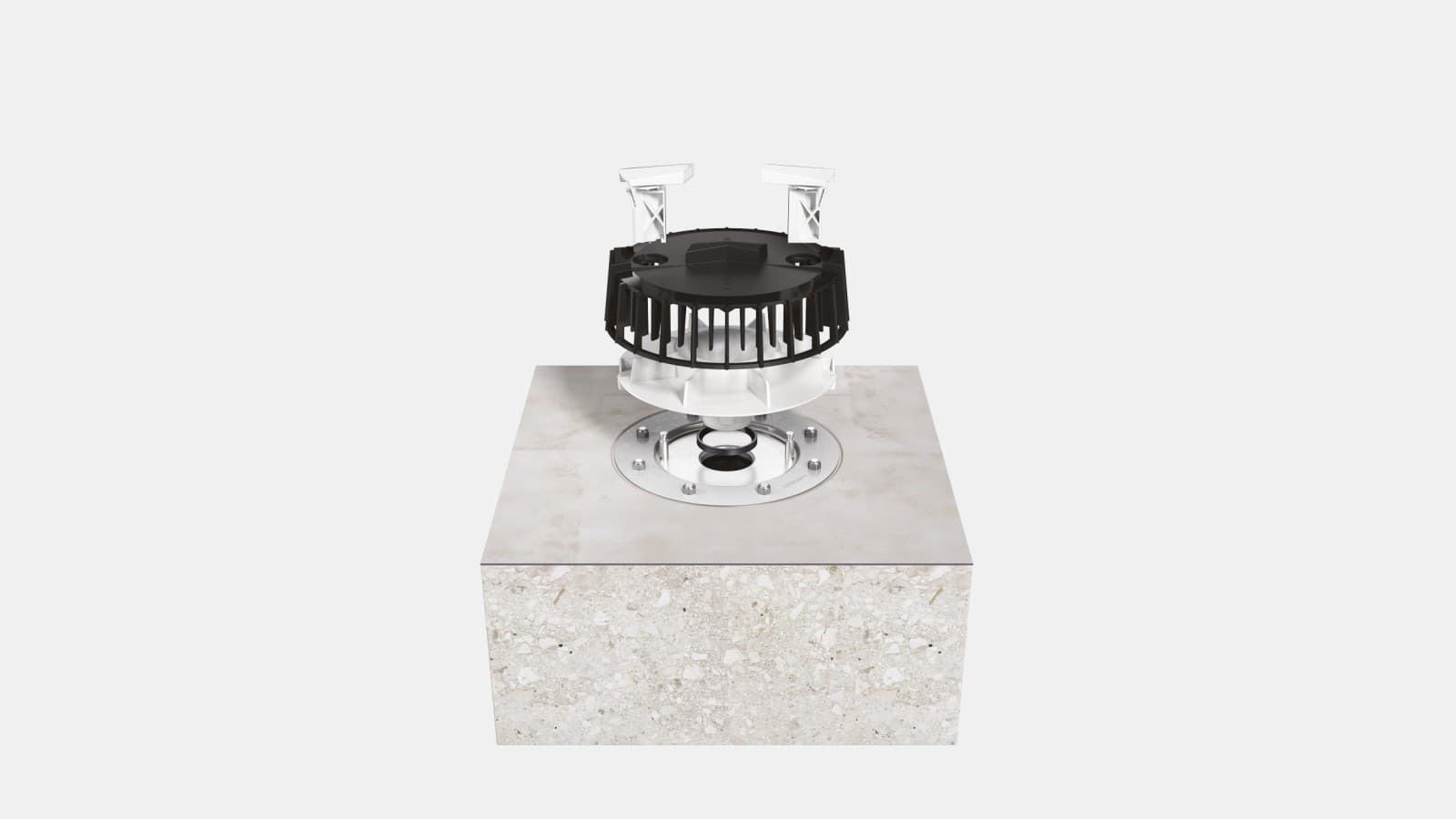

Geberit Pluvia nødoverløb: Geberit Pluvia-tagbrønde kan nemt konverteres til brug i et nødoverløbssystem

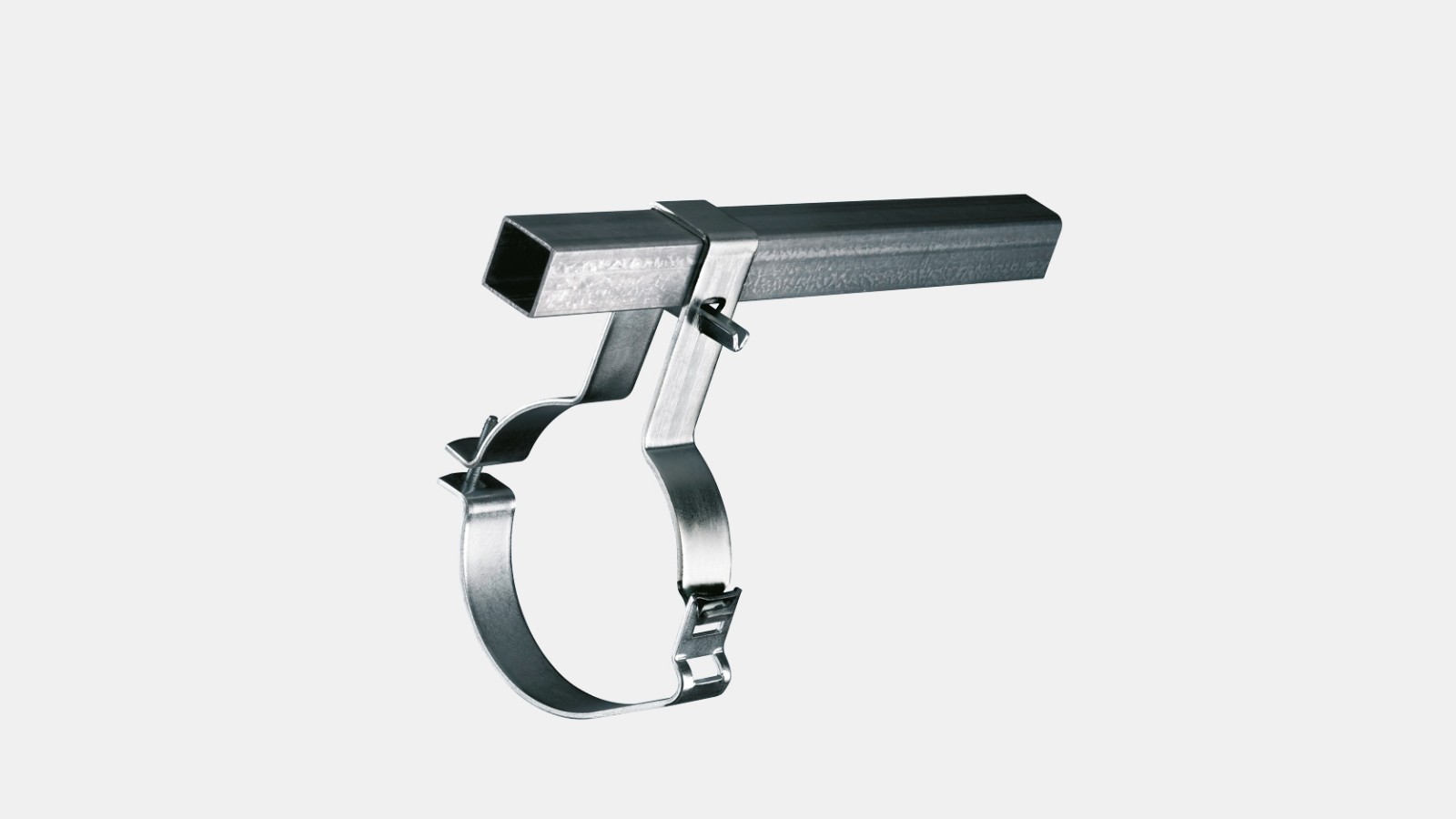

Geberit Pluvia fastgørelsessystem
For at øge sikkerheden og stabiliteten i vandrette rørføringer findes der et dedikeret fastgørelsessystem. Dette forhindrer, at de kræfter, der opstår som følge af termisk udvidelse af rørene, overføres til bygningskonstruktionen. Fastgørelsessystemet kræver kun minimal indgriben i bygningen og er derfor også ideelt til lette tage.
Fordele:
- Fastgørelsespunkter på bygningskonstruktionen er kun nødvendig for hver 2,5 meter

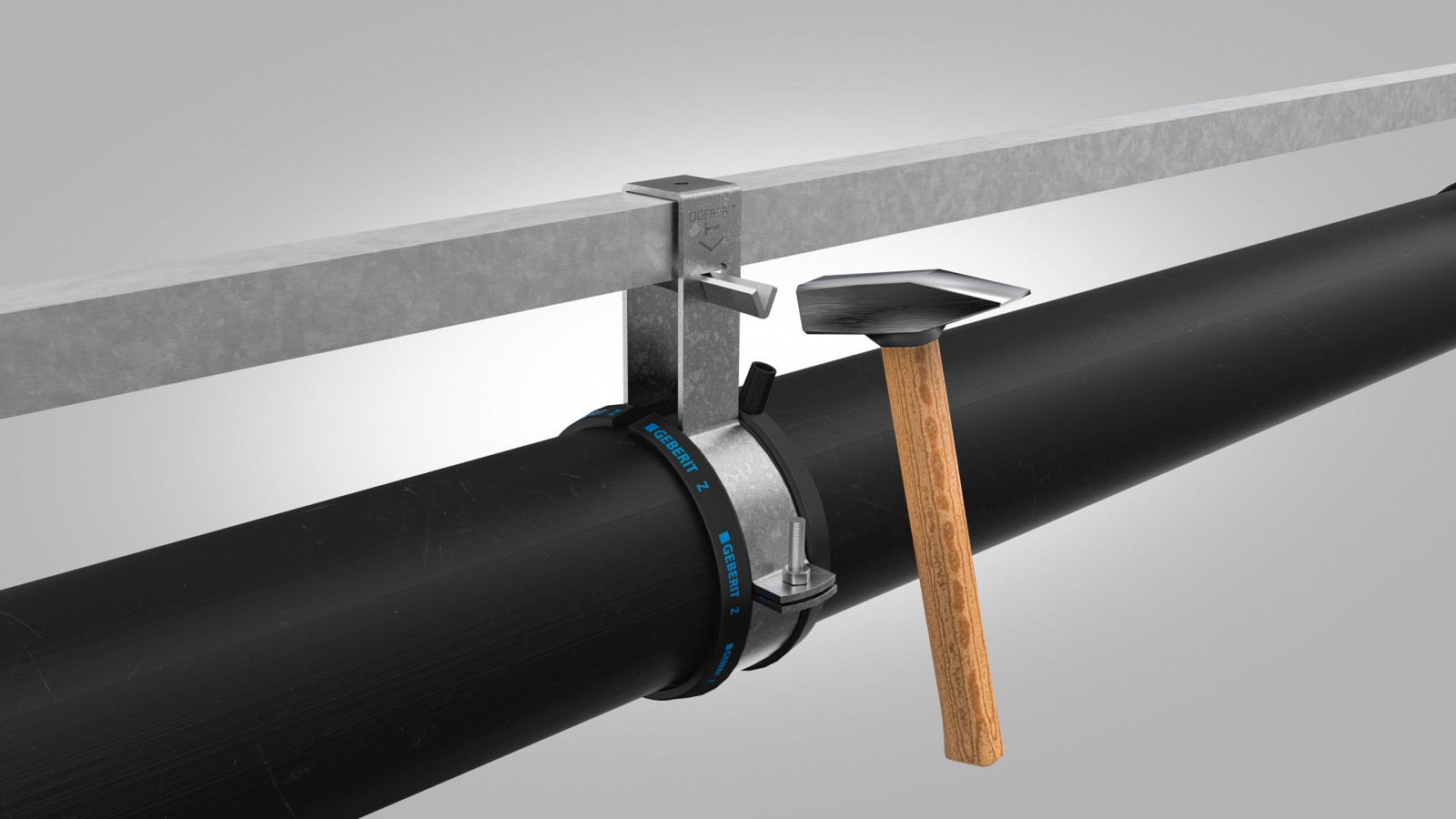

- Kan nemt installeres med en hammer takket være de universelle montagekiler

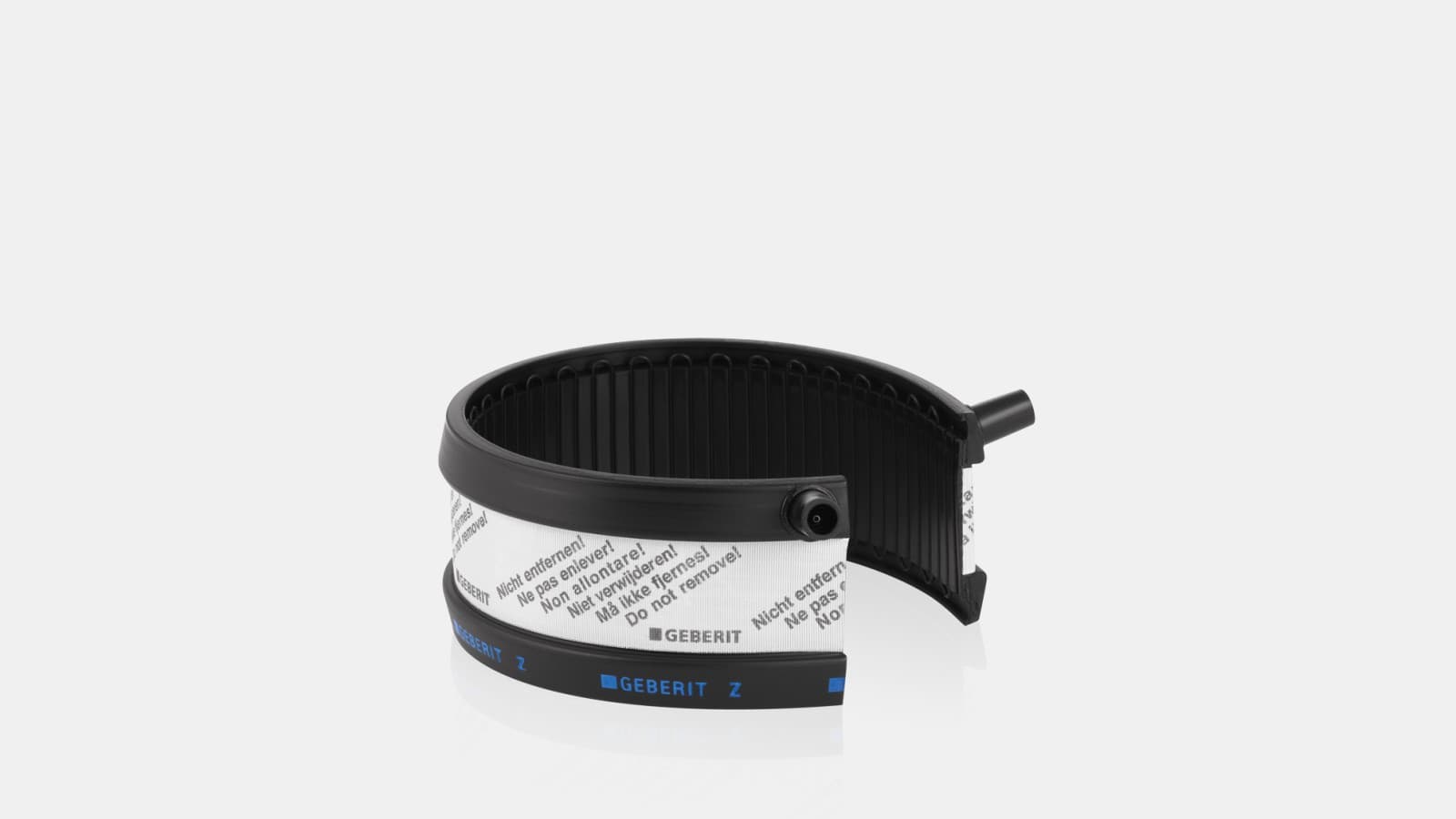

- Fastgørelse med svejsebånd muliggør senere fastlæggelse af ankerpunkterne
- Ideelt til letvægtstage, da bygningskonstruktionen kun påvirkes med svag kraft
Geberit Pluvia støttekit
Støttekittet fra Geberit Pluvia består af blot få komponenter og øger både sikkerheden og stabiliteten.
Det reducerer markant enhver sideværts bevægelse eller svingning, som kan opstå på grund af den høje strømningshastighed af det afledte vand.
Støttekittet kan også eftermonteres på systemer, der allerede er installeret og i drift.
Anbefalet installation:
- d90–d125 ved en ophængshøjde på 60 cm
- d160–d315 ved en ophængshøjde på 30 cm
Planning & installation af Geberit Pluvia
Planlægning
Planlægning af et tagafvandingssystem er en kompleks proces, og derfor tilbyder Geberit planlægningssupport som en del af alle projekter.
Fra planlægnings- og udbudsfaserne til selve udførelsen kan kunderne stole på Geberits omfattende ekspertise.
Opmåling Pluvia tagbrønde Se guide til korrekt opmåling

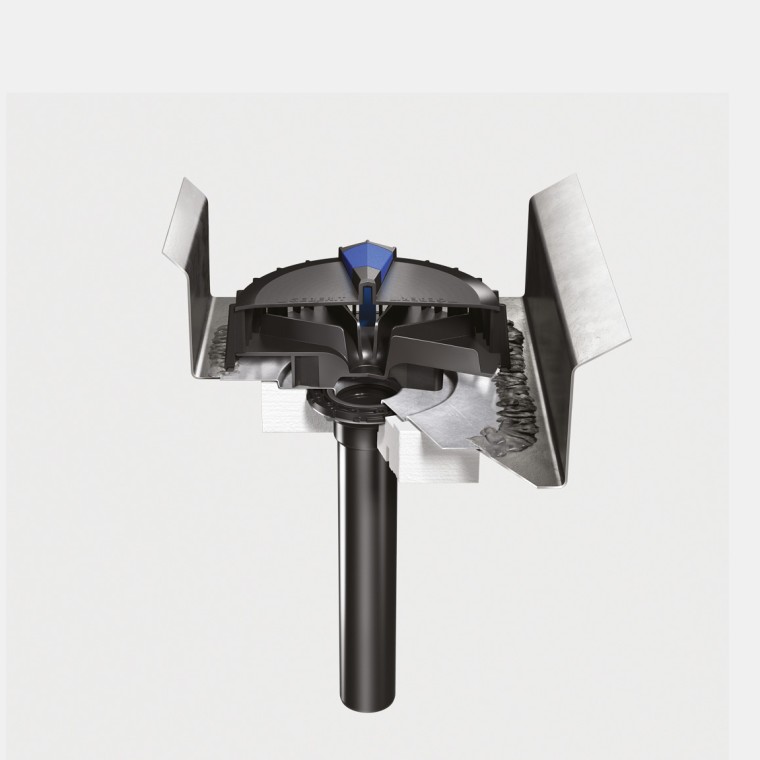

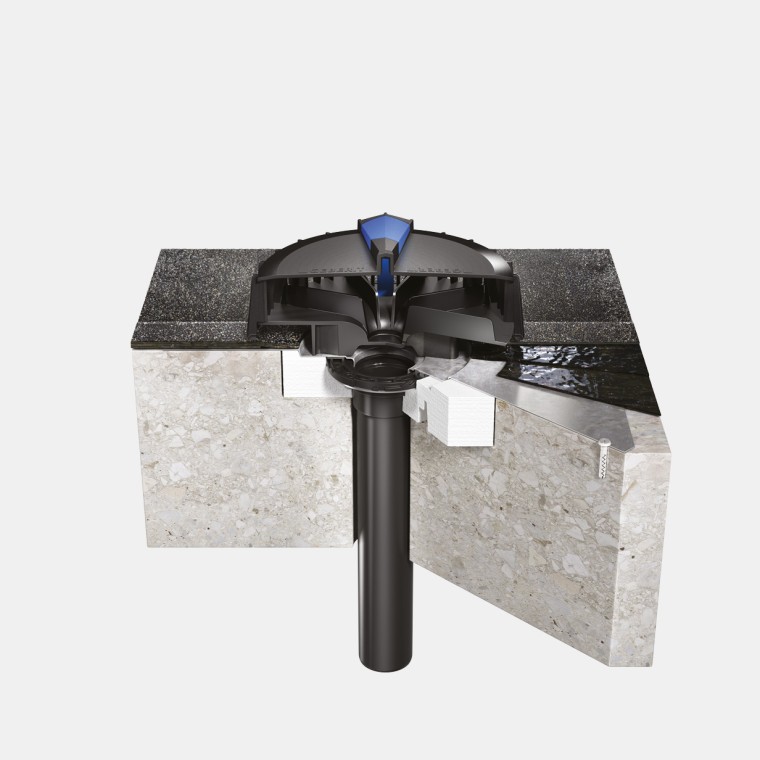

En hurtig guide til montage Eksempler på udvalgte byggesituationer
Installationen af Geberit Pluvia varierer afhængigt af den konkrete byggesituation og projektets krav.
Se montagevideoer herunder eller download brochurer:
Se forskellige montagesituationer (3.8 MB)
Download montagevejledning (11 MB)
Referenceprojekter

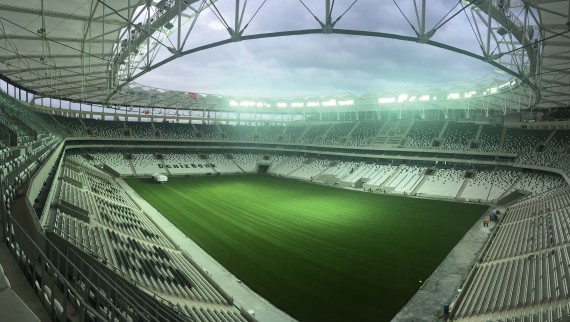

Pluvia redder fodbold i hele verden
Geberit Pluvia tagafvandingssystemet er installeret i utallige fodboldsstadier i hele verden.

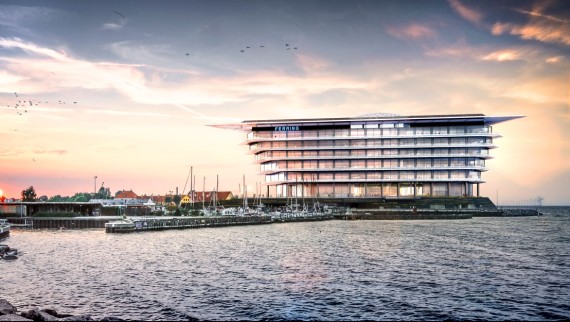

Ferring Pharmaceuticals, Kastrup (DK)
Den specielle glaskuppel på Ferring-hovedkvarteret giver lys og luftighed.

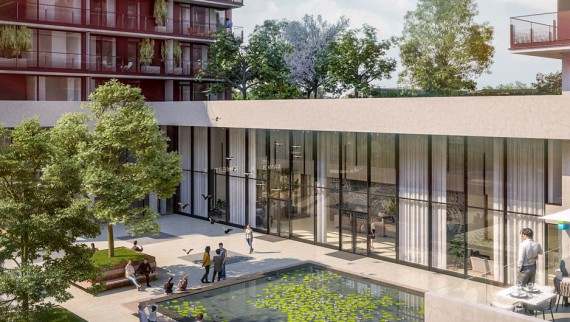

TrIIIple, Wien
TrIIIple projektet har tre nye tårne, der stiler mod himlen i Wien. Geberit bidrager med tagafvanding, mm.
