Geberit Silent-Pro SuperTube Lydisoleret afløbssystem uden parallel udluftning eller fald
We master space saving
With the Geberit Silent-Pro SuperTube, Geberit has reinvented what a discharge pipe can provide in terms of sound insulation and hydraulics. Geberit Silent-Pro SuperTube fittings create more space and give planners more freedom when designing multi-storey buildings.
Combining our highly sound-insulated Geberit Silent-Pro drainage system and Geberit SuperTube technology helps simplify discharge stacks:
- Drainage for multi-storey buildings without prohibited connection zones and thus no bypass pipe is required
- Horizontal pipes can be laid without a slope up to 6 m for d110 or 4 metres for d90
- Use buildings more flexibly thanks to higher drainage performance
Tekniske fordele ved Geberit Silent-Pro SuperTube
Testet funktionalitet og hydraulisk ydeevne
Testet af TÜV Rheinland LGA Products GmbH i sammenligning med konventionelle afløbssystemer i henhold til DIN EN 12056-2 og DIN 1986-100.
Stærkt lydisolerende
Geberit Silent-Pro SuperTube har de samme lydisolerende egenskaber som Geberit Silent-Pro.
Godkendt brandbeskyttelse
Klassificeringsrapport for brandsikring i henhold til EN 13501-2 for Geberit brandmanchet RS90 Plus EN og Geberit Silent-Pro BottomTurn.
Planlægningsværktøjer
Brug Geberit BIM Plug-in og Geberit online dokumenter til planlægning af Geberit Silent-Pro SuperTube.

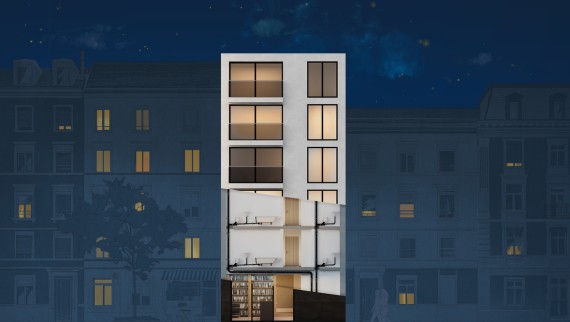

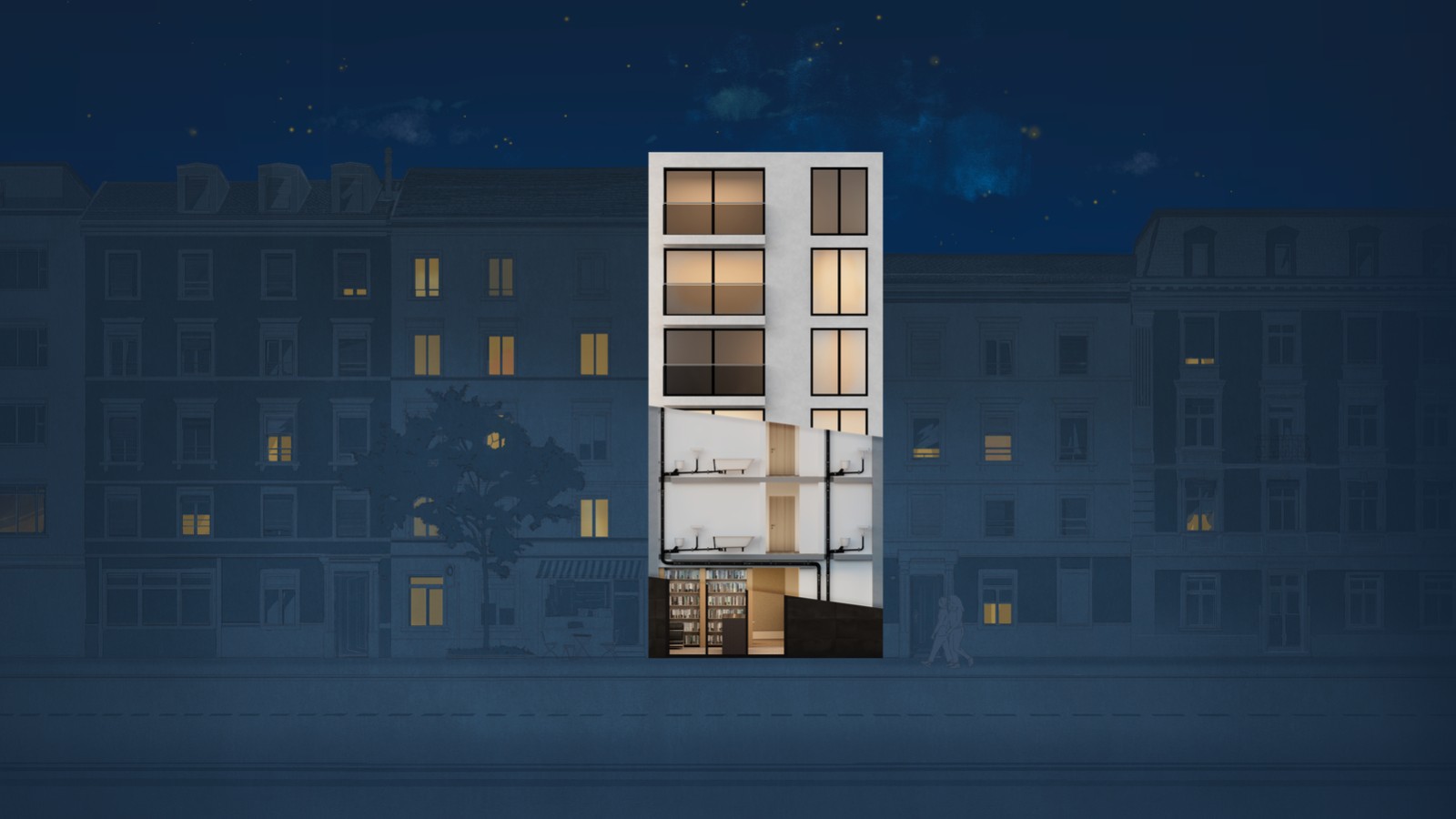

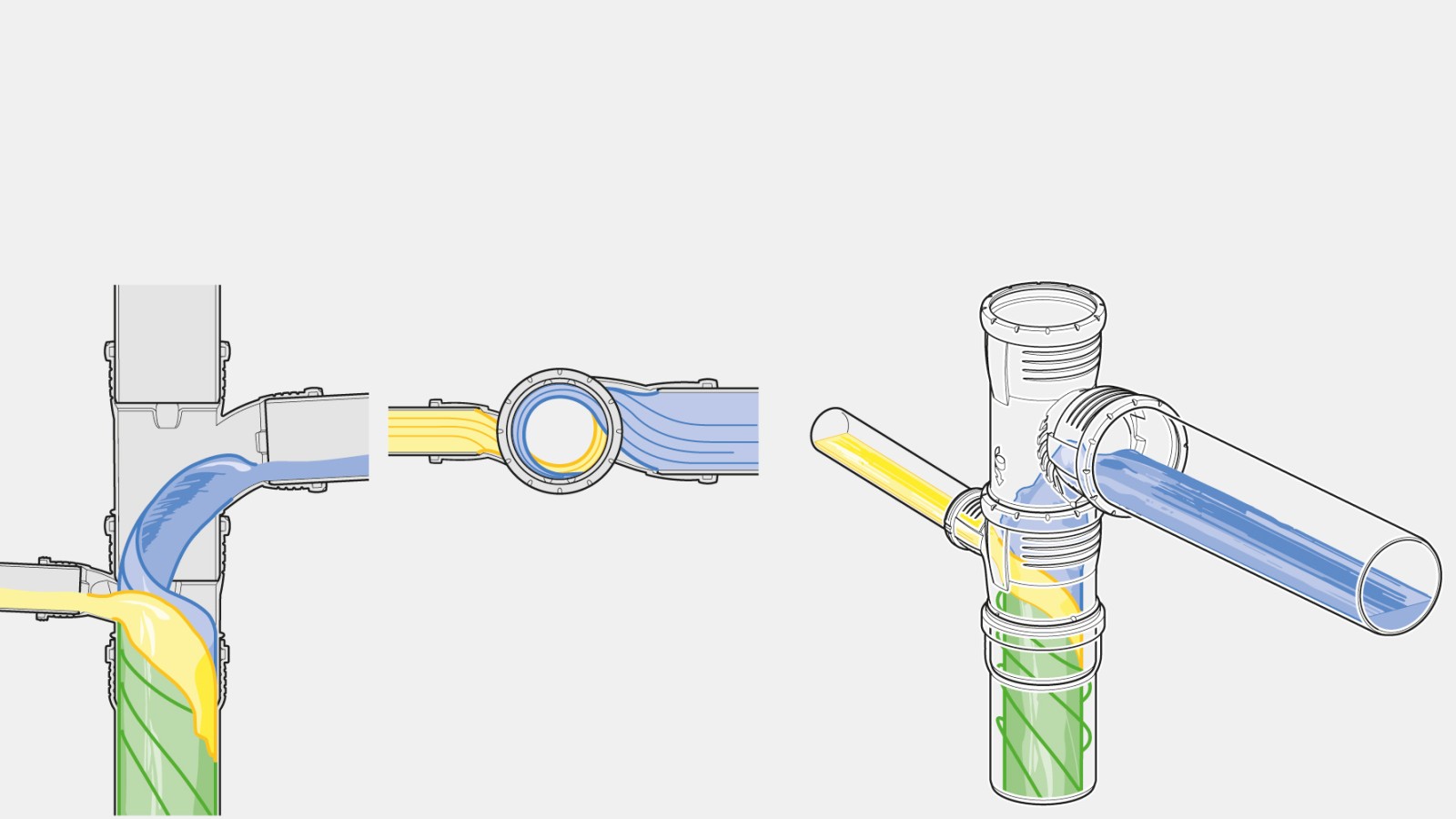

Sådan fungerer Geberit Silent-Pro SuperTube Afløbssystemer kan være så simple
Konventionelle afløbssystemer med lodrette faldstammer, der overstiger 10 meter i højden, kræver ekstra udluftningsrør på grund af forbudte tilslutningszoner og behovet for hældning i vandrette rørledninger.
Alle disse krav optager værdifuld plads og kan gøre både planlægning og installation betydeligt mere kompliceret. Det hydraulisk optimerede design af Geberit Silent-Pro SuperTube systemet giver adskillige fordele i planlægning og installation:
Med Geberit Silent-Pro SuperTube fittings kan afløb i fleretagers bygninger udføres uden forbudte tilslutningszoner. Udluftningsrør er ikke længere nødvendige, og vandrette rør – op til 6 meter i længde for d110 eller op til 4 meter for d90 – kan installeres uden hældning.
Stærkt lydisoleret afløbssystem Overholder krav til lydisolering i lejligheder
Geberit Silent-Pro SuperTube er det hydraulisk optimerede supplement til vores stærkt lydisolerede afløbsrørssystem Geberit Silent-Pro.
Systemet er ideelt til faldstammer og gulvtilslutninger i byggeprojekter med strenge krav til lydisolering. Fittings i SuperTube teknologien til etagebyggeri og rækkehuse har de samme produkt- og materialekarakteristika som resten af komponenterne i systemet.
De nye fittings giver samme niveau af lydisolering som konventionelle design. Dette blev bekræftet i rapporten “Akustisk adfærd” udarbejdet af Fraunhofer Instituttet for Bygningsfysik i Tyskland i henhold til DIN 4109 og DIN EN 14366.
Brandbeskyttelse: Kan installeres tæt på lofter

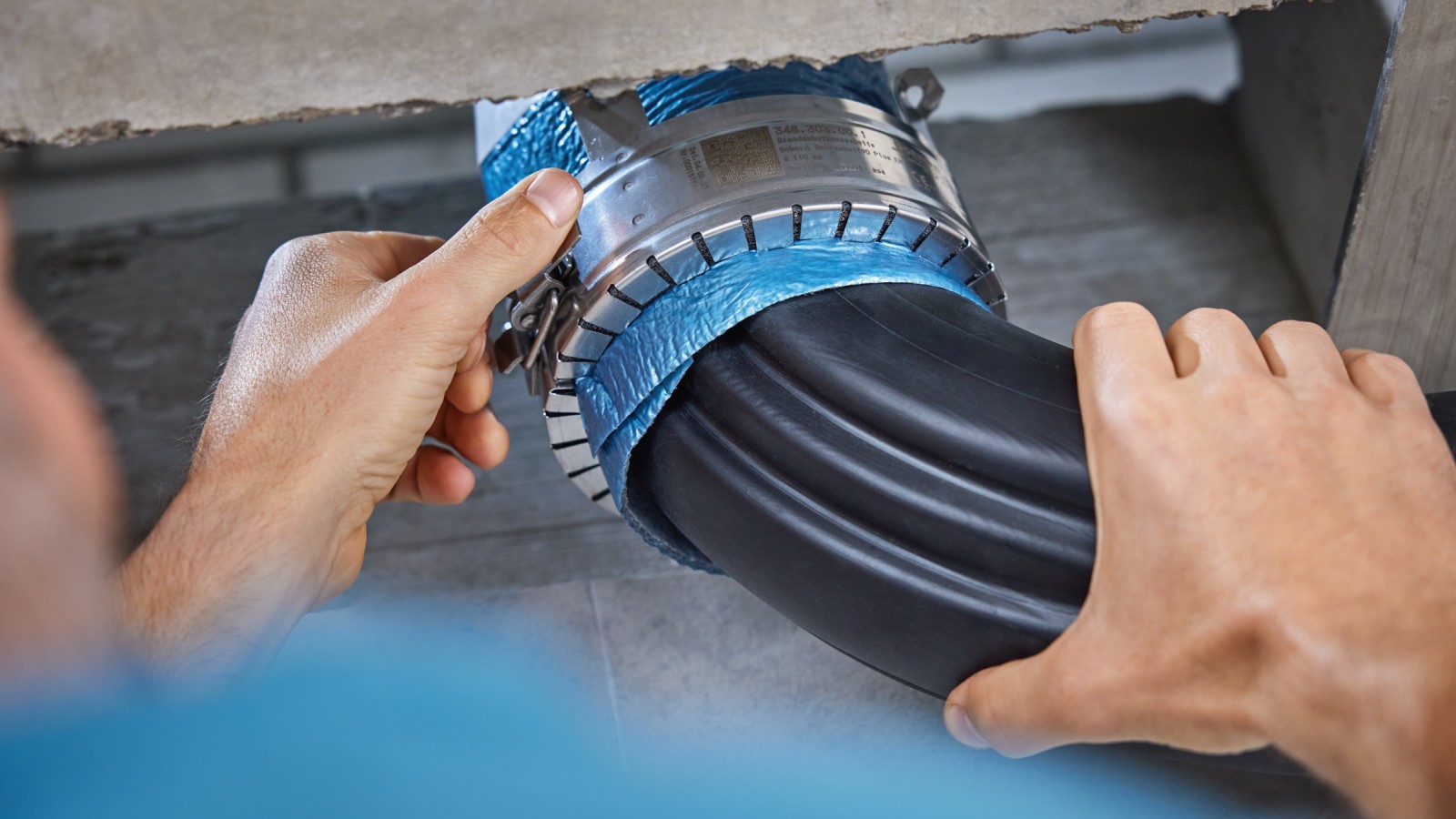

Brandbeskyttelsen, som Geberit brandmanchet RS90 Plus EN og Geberit Silent-Pro BottomTurn bøjning yder, er blevet testet og godkendt til en række installationer.

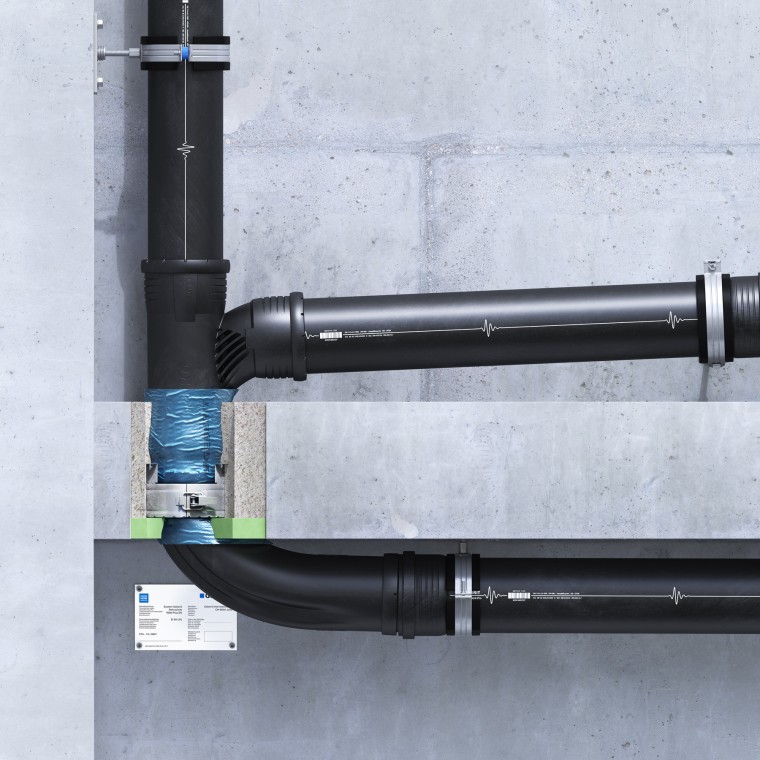

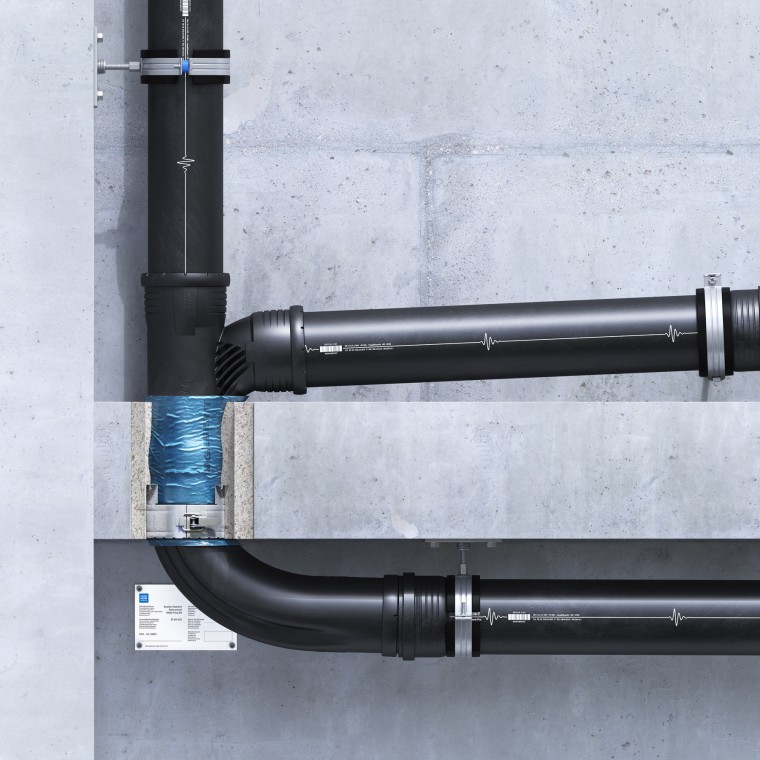

Ud over muligheden for at installere Geberit brandmanchet RS90 Plus plant med loftet, kan det horisontale rør også placeres i en minimal afstand fra loftet.

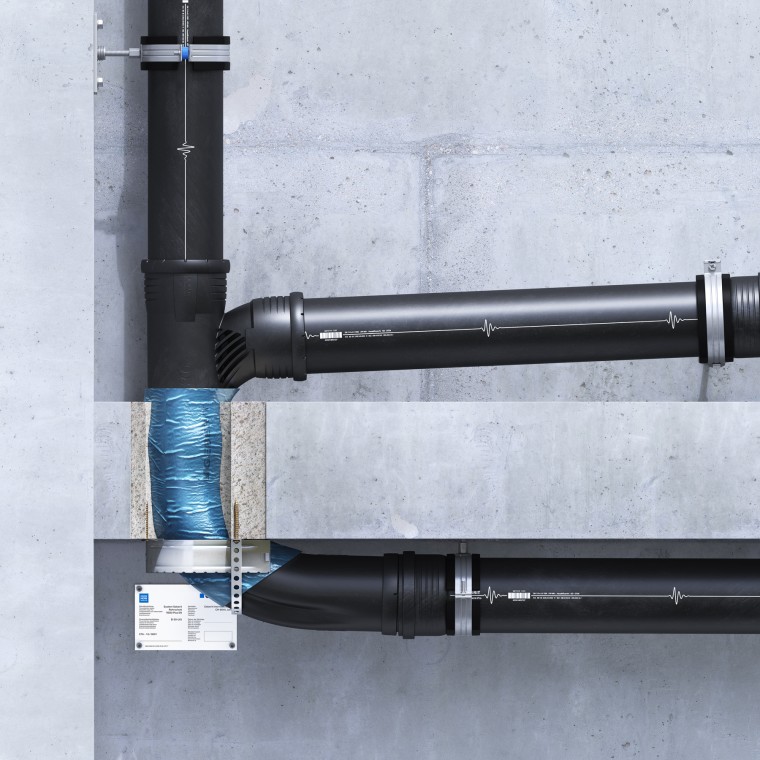

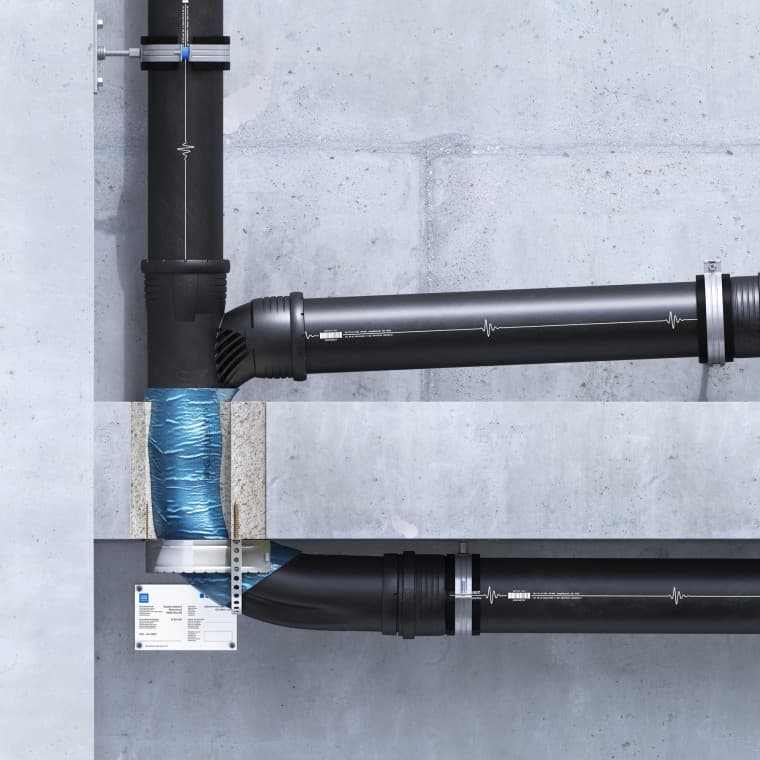

I dette tilfælde indstøbes brandmanchetten i EPS/XPS-isolering i loftet. Alternativt kan brandmanchetten installeres i en U-form, hvilket også muliggør placering i en minimal afstand fra loftet uden ekstra indsats. Denne løsning kan også eftermonteres.
Krydsløbsforebyggelse
Tilslutningsrør, der ligger tæt på hinanden, bør lægges, så krydsløb undgås. Ved vinkler større end 90° skal der være mindst 200 mm frihøjde under røret.
Geberit Silent-Pro Carve grenfittings kan placeres direkte oven på hinanden uden at tage hensyn til minimumsafstanden fra bunden af røret.
BottomTurn bøjning: Nem at tilpasse loftshøjden
Længden på BottomTurn-bøjningen kan justeres efter behov afhængigt af loftets tykkelse. Der er rigeligt med materiale til at afkorte den. Det egnede skæreområde er markeret på produktet.
Geberit Silent-Pro BottomTurn bøjningen er nem at installere.

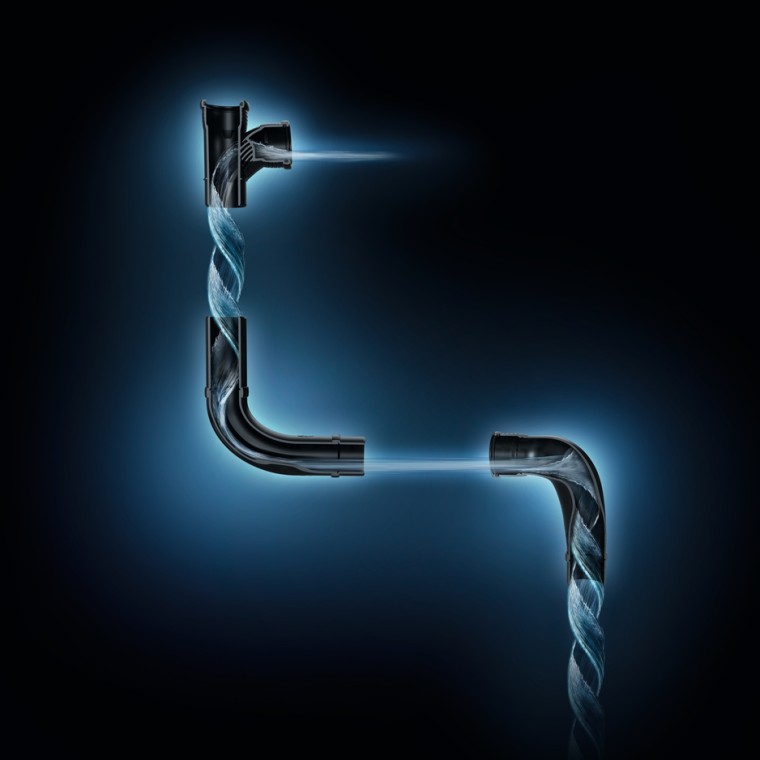

Hydraulisk optimerede fittings i Geberit Silent-Pro SuperTube
Har du spørgsmål? Vi hjælper dig gerne
Vores specialister rådgiver ingeniører, VVS-installatører og andre fagfolk om deres projekter. De rådgiver dig gerne om, hvordan du bedst kan mestre dine nuværende udfordringer med vores produkter.
Brugbart værktøj til Geberit Silent-Pro SuperTube
Geberit BIM Plug-in
Geberit BIM Plug-in til Autodesk® Revit® samler alle Geberits planlægnings- og beregningsværktøjer i én applikation.
Katalogmodulet indeholder BIM-indhold for Silent-Pro SuperTube fittings. Du kan bruge den integrerede guide til at validere SuperTube systemplaner.
