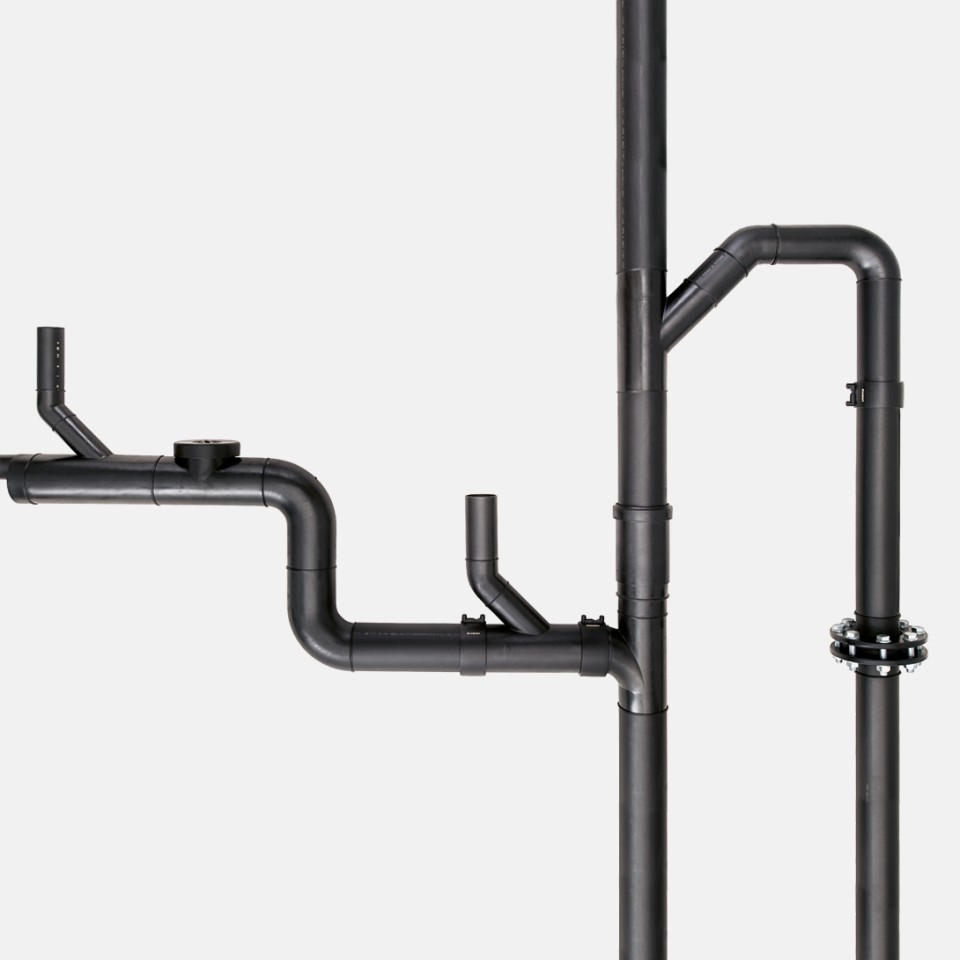

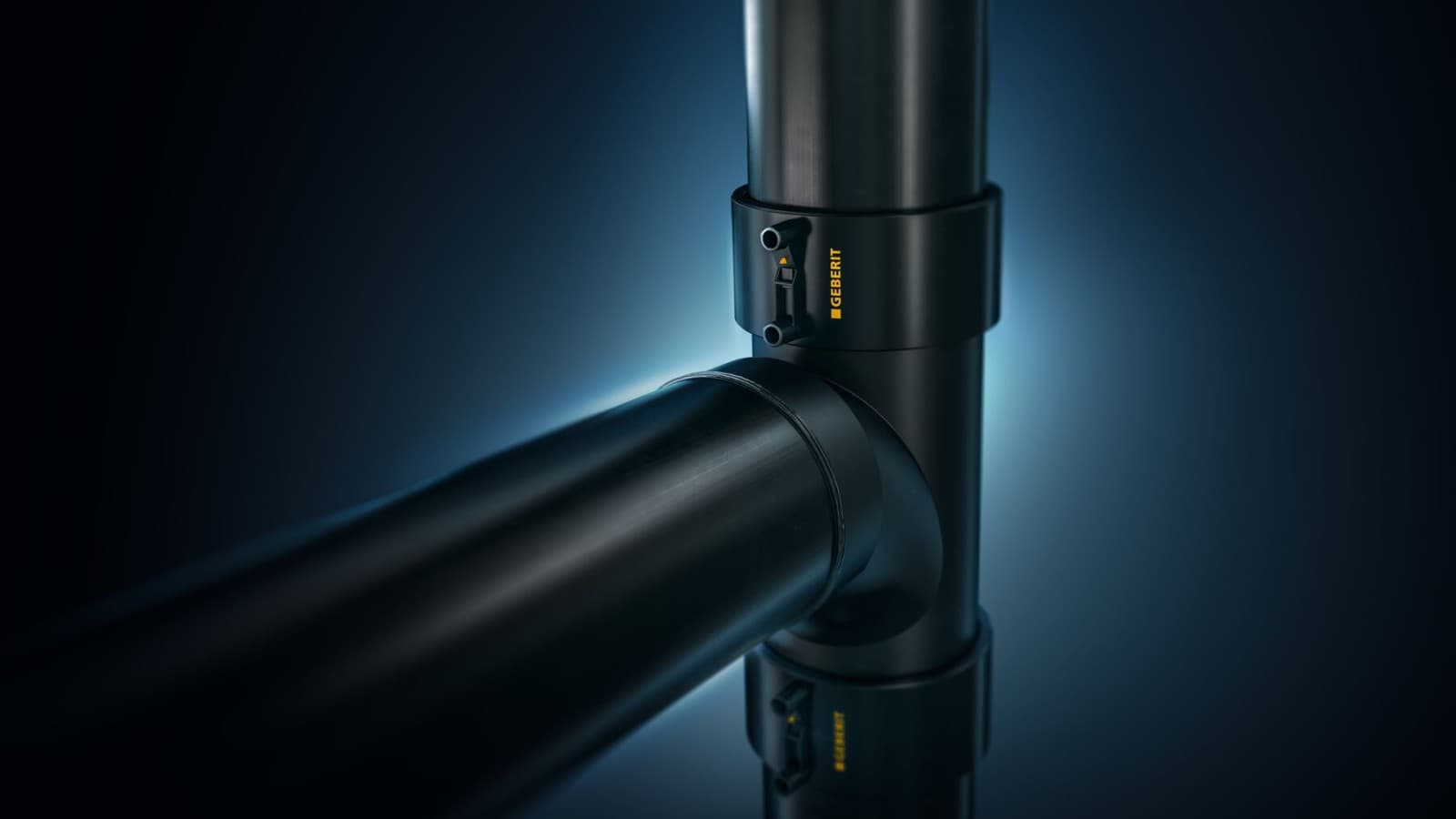

Geberit PE Holdbart afløbssystem af polyethylen
Holdbare PE rør - klar til alle situationer
Rørmaterialet polyethylen (PE) er ekstremt let og samtidig imponerende holdbart. Geberit PE-afløbssystemet kan modstå store temperaturudsving, tryk og aggressive kemikalier såsom baser og syrer. De robuste Geberit PE-rør fås i alle standarddiametre fra d32 til d315, og udvalget af fittings – inklusive specialfittings – er så omfattende, som det kan blive.
Samlingsteknologien gør det muligt at anvende Geberit PE i en lang række applikationer uden særlige krav til lydisolering, f.eks. indstøbning i beton eller til bygnings- og tagafvanding.
Systemerne kan enten installeres direkte på stedet eller præfabrikeres på værkstedet.
Geberit PE fås også i kombination med den pladsbesparende Geberit SuperTube-teknologi.
Hvorfor vælge Geberit PE?
Fastlåst samling
Den fastlåste samlingsteknologi kan anvendes til stort set enhver afløbsanvendelse.
Resistent over for kemikalier
Geberit PE afløbssystemet er modstandsdygtigt over for de fleste almindelige baser, syrer og kemikalier.
Høj afløbskapacitet og mere boligareal
Geberit PE er hydraulisk optimeret for større omkostningseffektivitet med reduceret pladskrav, samtidig med at der sikres høj afløbskapacitet.
Egnet til vægge og gulve
De robuste Geberit PE rør kan lægges i beton eller i jorden.
Primære anvendelser og brugsområder
Sifonisk tagafvandingssystem
Geberit PE’s høje trykbestandighed gør det til et pålideligt valg til sifoniske tagafvandingssystemer som Geberit Pluvia.
Præfabrikation
Til større byggeprojekter kan systemstrukturer nemt præfabrikeres på værkstedet.
Indstøbning i beton og nedlægning i jorden
De robuste Geberit PE-rørledninger kan indstøbes i beton eller lægges i jorden i overensstemmelse med statiske og andre anerkendte tekniske forskrifter.

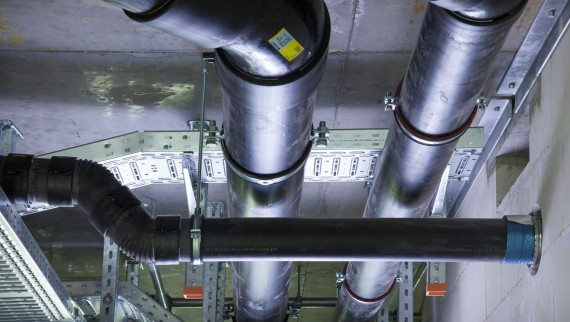

Industriel anvendelse
Takket være sine robuste materialegenskaber er Geberit PE velegnet til en bred vifte af industrielle afløbsanvendelser.
Pladsbesparende afløb i højhuse
I kombination med SuperTube-teknologi kan Geberit PE-fittings anvendes som et pladsbesparende afløbssystem i højhuse.
Projekter med brandkrav
Brandtests blev udført i henhold til standarden EN 1366-3 for en lang række forskellige installationssituationer. I kombination med Geberit brandmanchet RS90 Plus EN er Geberit PE afløbssystemet godkendt til en brandmodstand på 90 minutter (ETA/ETB).

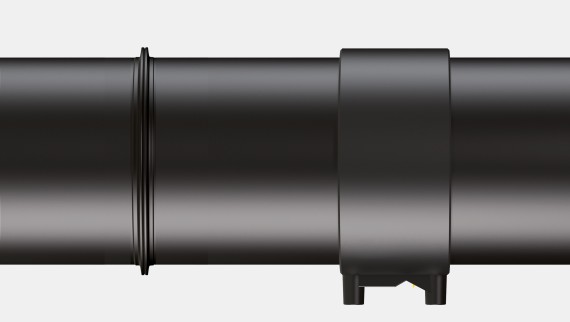

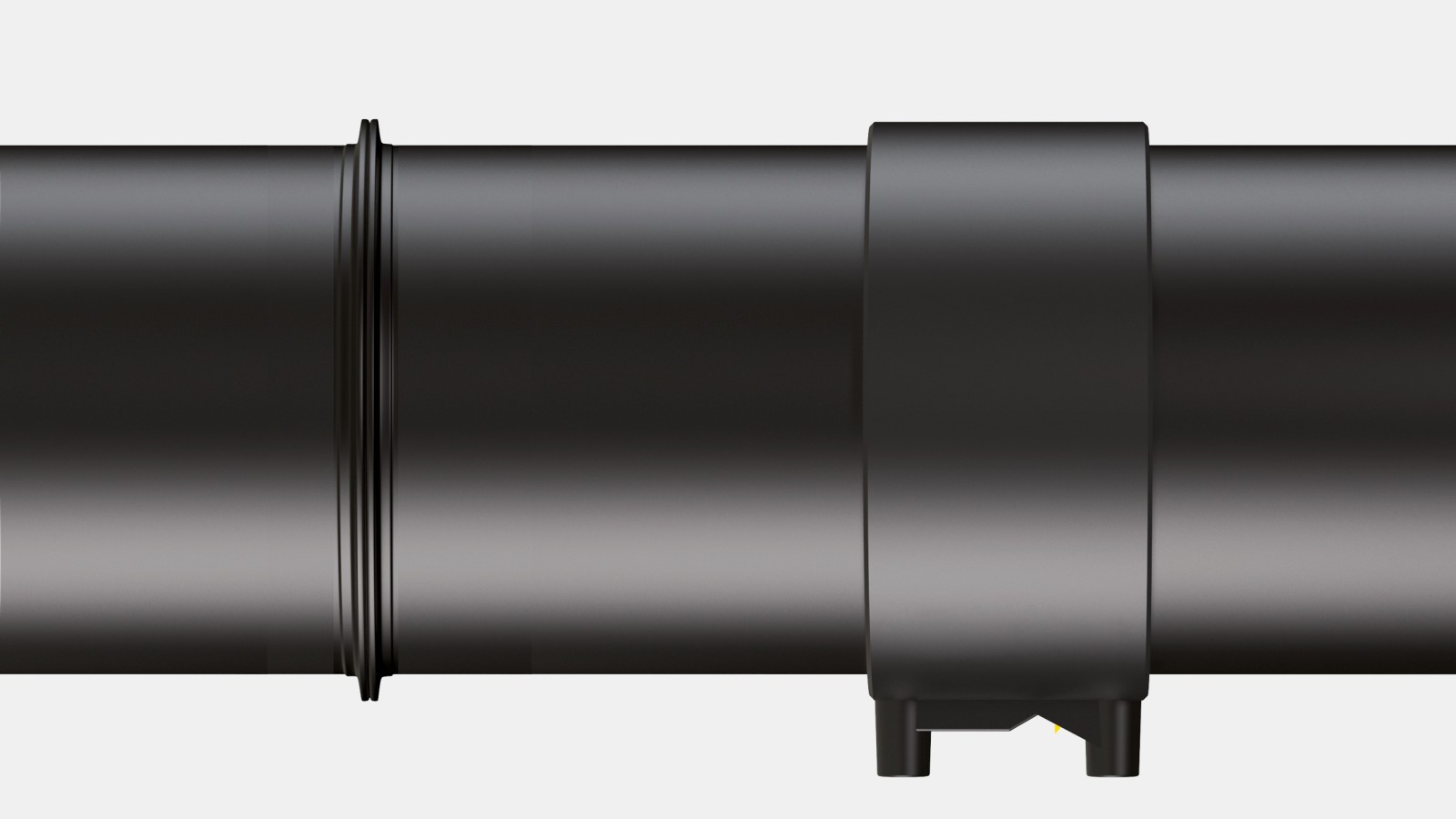

Samlingsteknologier til Geberit PE Med fastlåst samling

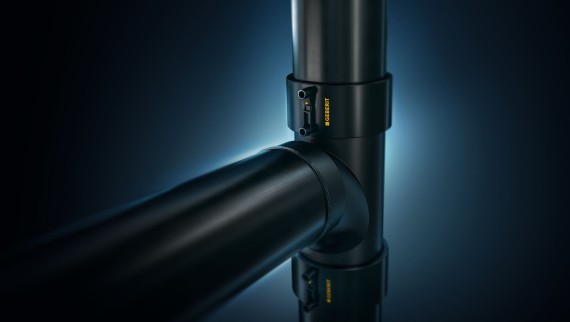

Geberit PE-rør og fittings svejses hurtigt og nemt for at danne en permanent, lækagesikker samling. Svejsesamlinger udføres enten med stuksvejseudstyr eller Geberit elektrosvejsekobling, og der findes et komplet udvalg af værktøjer og tilbehør.
Svejsesamlingerne på Geberit PE-rør forbliver pålideligt tætte i mange år og giver både bygningsejere og VVS-installatører ro i sindet. Disse svejsesamlinger er også velegnede til præfabrikation og nedlægning af rør i beton.

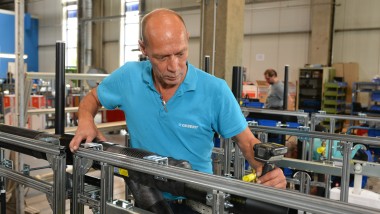

Spar tid med præfabrikation
Til større byggeprojekter kan systemstrukturer nemt præfabrikeres på værkstedet. Derudover gør deres lave vægt det nemt at transportere præfabrikerede systemer til højere etager til installation.

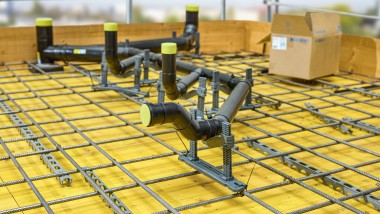

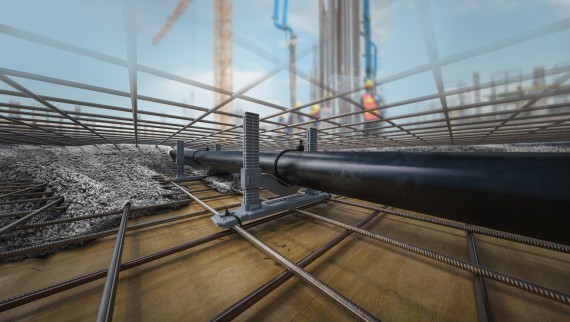

Velegnet til indstøbning i beton
Geberit PE-rør kan også indstøbes i beton takket være deres fastlåste svejsesamlinger. Geberits indstøbningsbeslag sikrer præcis placering og fastgørelse og tilbyder en brugervenlig, fleksibel løsning, der kan modstå kræfterne fra flydende beton.
Geberit PE overblik
Dimensioner
| Nominel diameter (DN) | Målangivelse d x s (mm) |
|---|---|
| 30 | 32 x 3 |
| 40 | 40 x 3 |
| 50 | 50 x 3 |
| 56 | 56 x 3 |
| 60 | 63 x 3 |
| 70 | 75 x 3 |
| 90 | 90 x 3,5 |
| 100 | 110 x 4,3 |
| 125 | 125 x 4,9 |
| 150 | 160 x 6,2 |
| 200 | 200 x 6,2 |
| 200 | 200 x 7,7 |
| 250 | 250 x 7,8 |
| 250 | 250 x 9,7 |
| 300 | 315 x 9,8 |
| 300 | 315 x 12,2 |

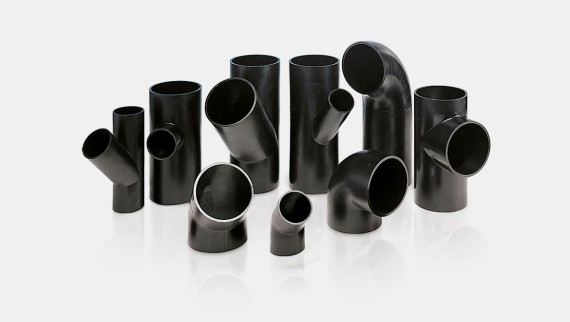

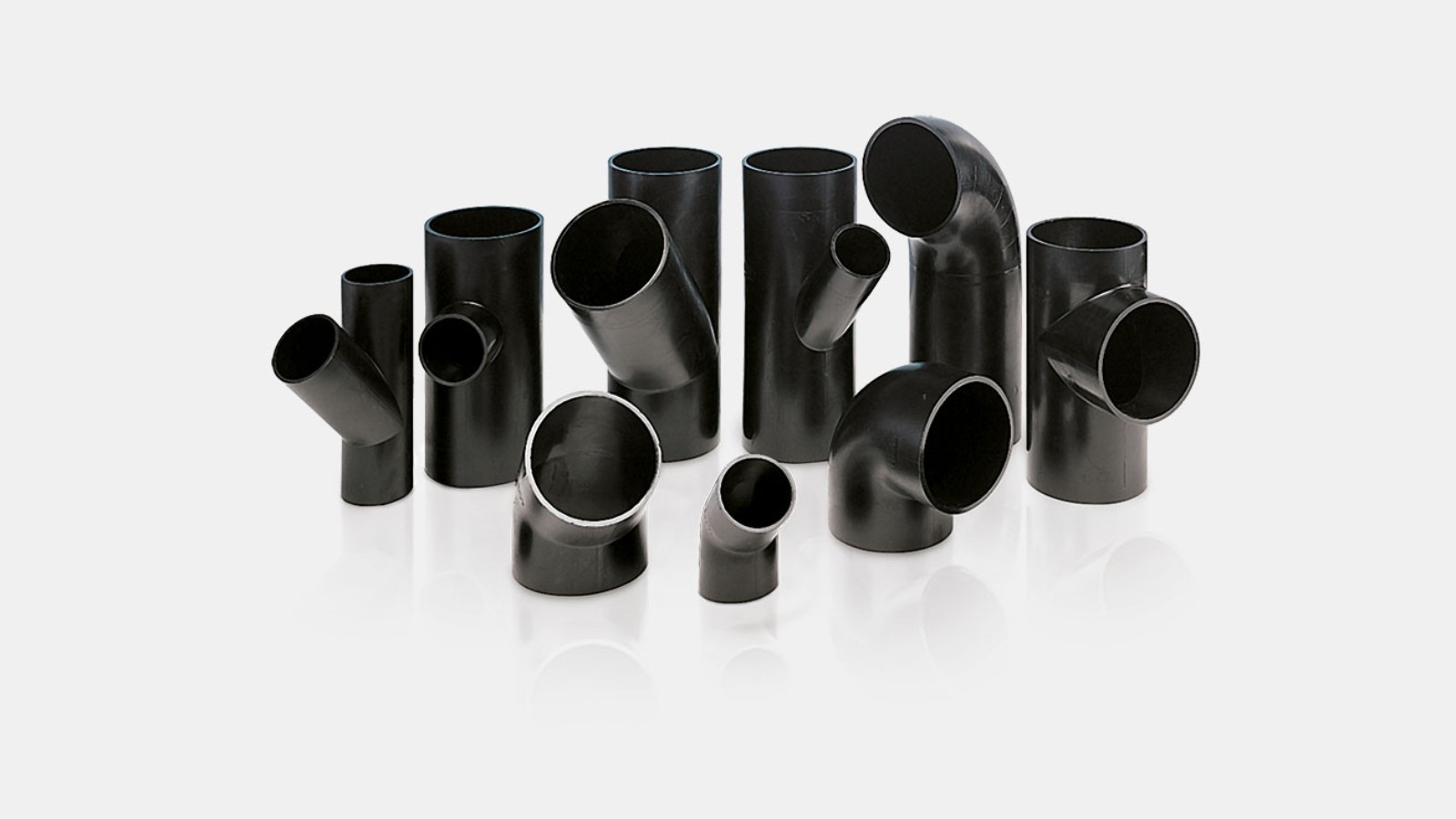

Fittings
Produktsortiment til alle afløbsanvendelser
Tilgængelige fittings
Geberit PE-sortimentet omfatter et bredt udvalg af fittings, herunder et komplet sortiment af specialfittings.
Det betyder, at næsten enhver afløbsanvendelse kan håndteres med Geberit PE – helt uden kompromiser.

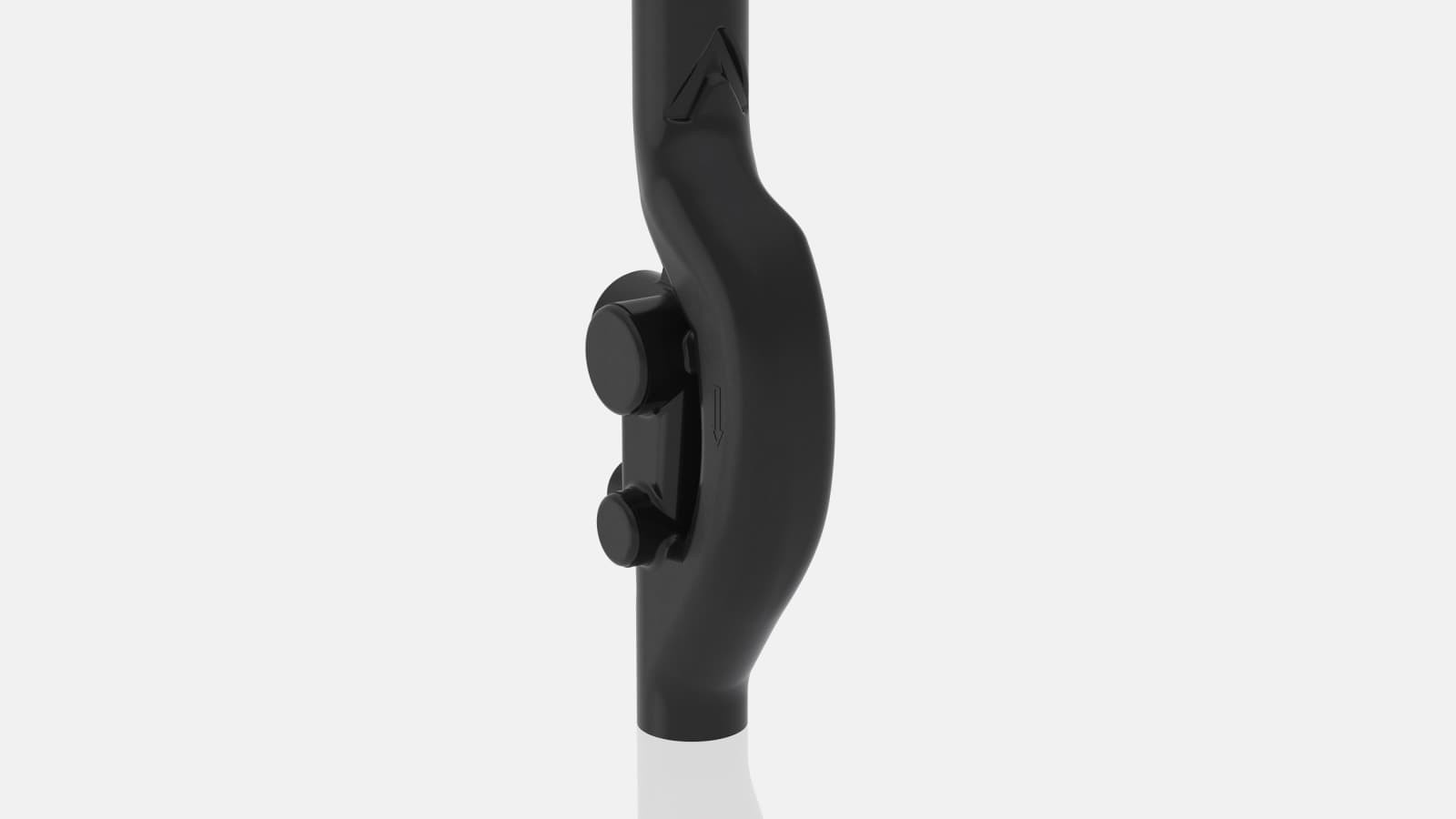

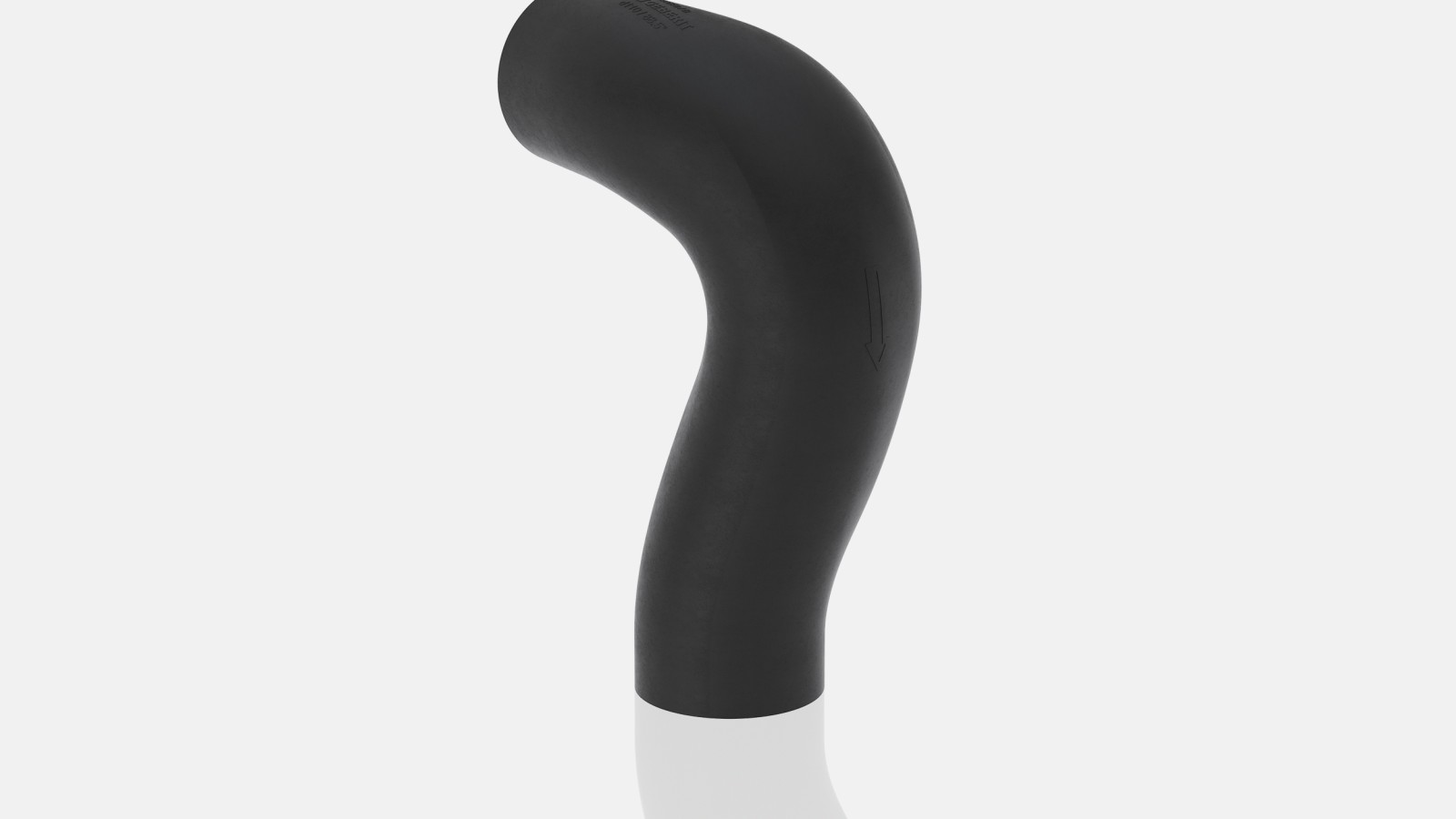

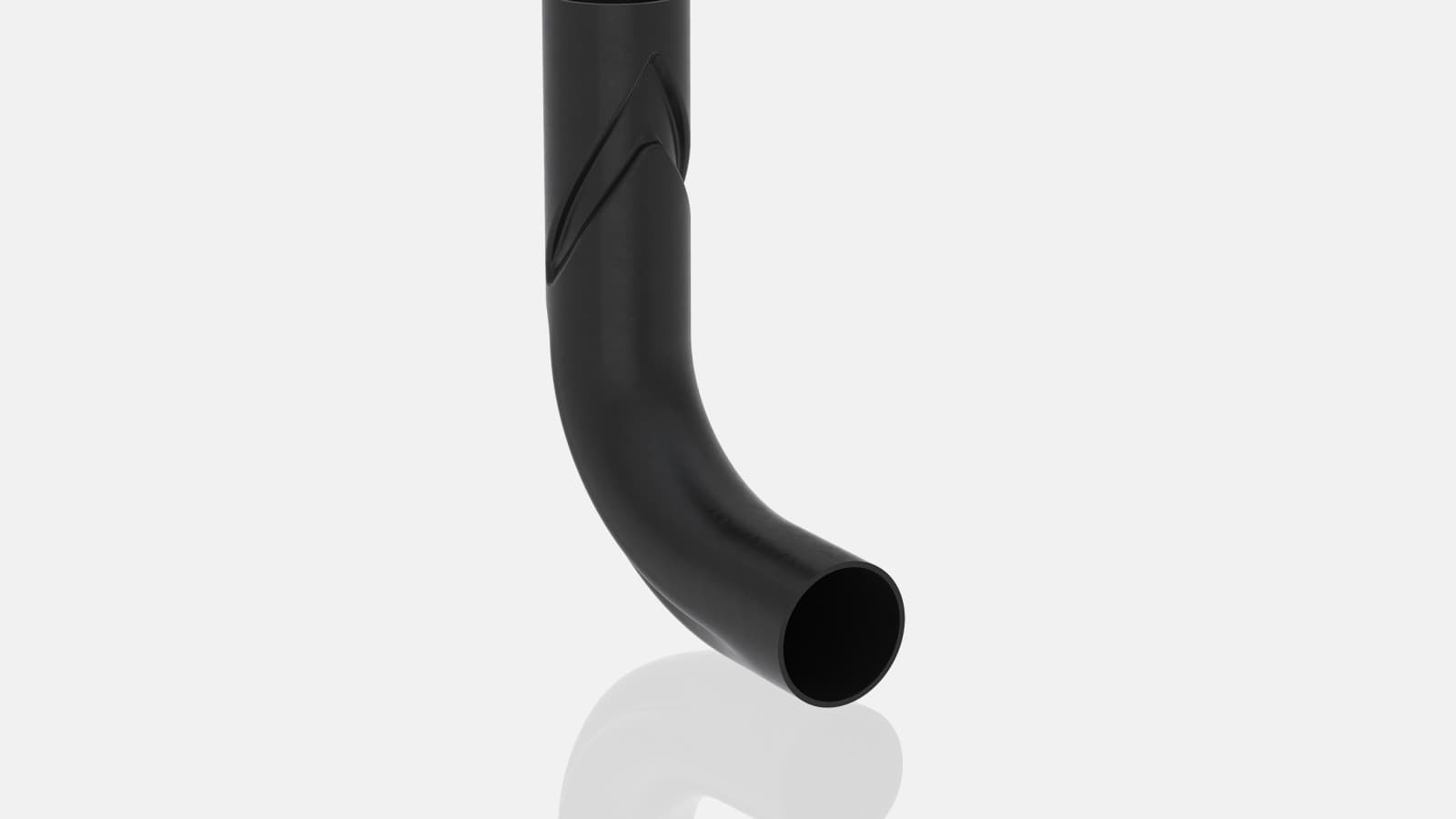

Geberit SuperTube
Pladsbesparende afløb i højhuse med brug af fittings med SuperTube teknologi:
- mere bolig- og gulvplads
- enkel planlægning og montering
- mindre og konsistente rørdiametre
- ingen ekstra ventilationsrør
- vandrette rørledninger uden fald (op til seks meter)
Tilbehør

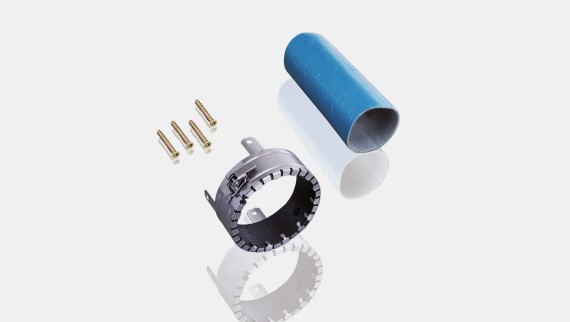

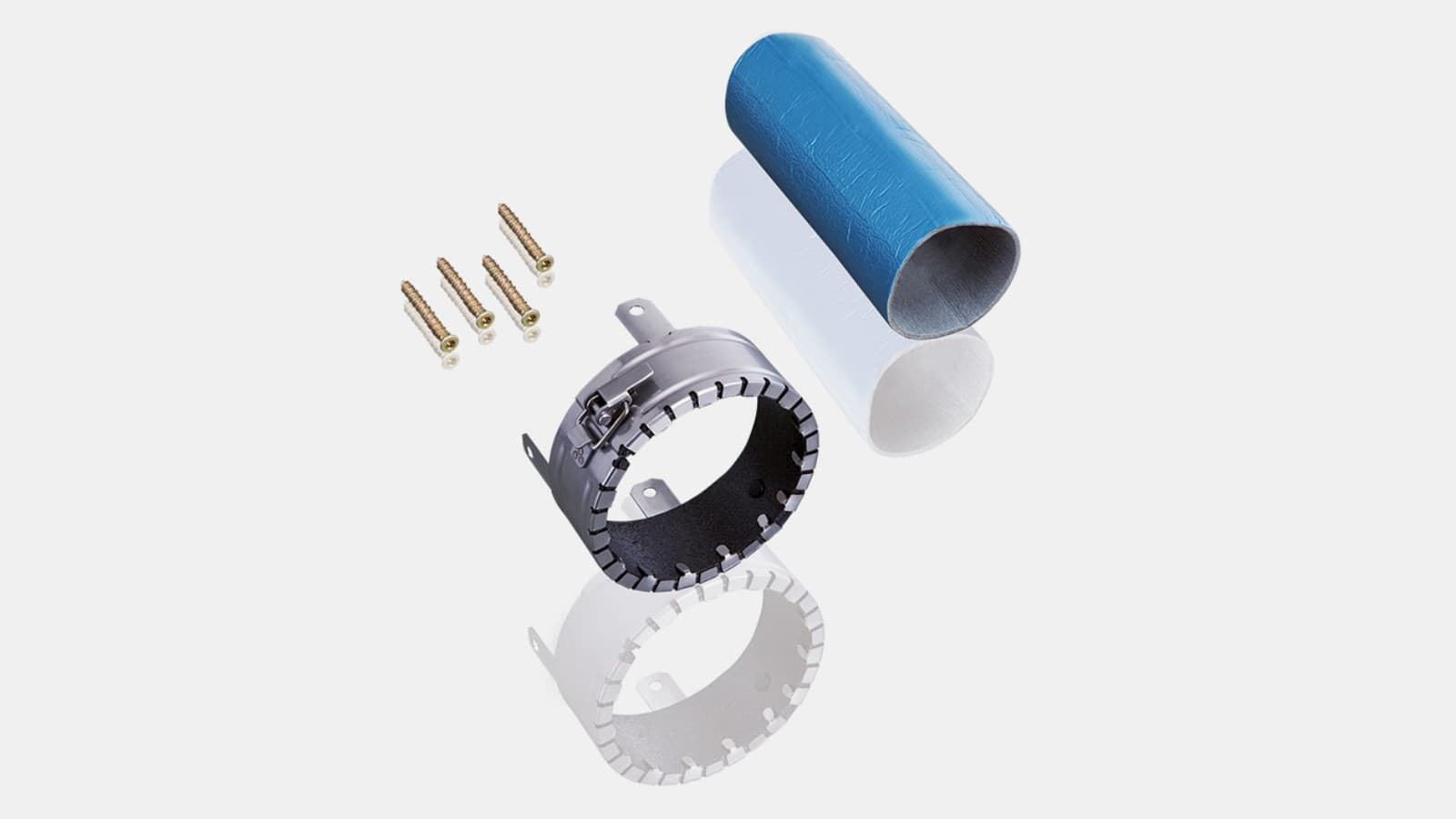

Brandbeskyttelse til Geberit PE
- Geberit tilbyder brandmanchetter op til brandklasse F 120
- Brandtests er udført i overensstemmelse med EN 1366-3
- Geberit brandmanchetter RS90 Plus EN er godkendt til brandmodstand i 90 minutter (ETA/ETB).
Tekniske data
| Geberit PE | |
|---|---|
| Materiale | PE-HD |
| Koefficient for lineær udvidelse | 0,17 mm/(m K) |
| Absorbering af lineær udvidelse | Kræver ekspansionsmuffe |
| Installationstemperatur | -20 til 40 °C |
| Temperatur ved permanent belastning | -20 til 80 °C |
| Kemisk resistens | 95 % af alle standard-alkalier, syrer og kemikalier |
EPD'er
Environmental product declaration (EPD)
Miljøvaredeklarationer (EPD’er) skaber gennemsigtighed og gør det muligt at sammenligne produkter med hensyn til deres miljøpåvirkning.
EPD’er er tilgængelige for Geberit PE-rør og alle centrale fittings:
Brugbart værktøj
Geberit BIM plug-in
Geberit BIM Plug-in til Autodesk® Revit® samler alle Geberits planlægnings- og beregningsværktøjer samt adgang til BIM-indhold i én applikation.
Geberit PE produktsortiment Produkter, teknisk information, m.m.
Har du spørgsmål? Vi hjælper dig gerne
Vores specialister rådgiver ingeniører, VVS-installatører og andre fagfolk om deres projekter. De rådgiver dig gerne om, hvordan du bedst kan mestre dine nuværende udfordringer med vores produkter.
