Geberit Silent-db20 SuperTube afløbssystem med enestående lydisolering
Komponenterne i Geberit Silent-db20 SuperTube teknologien er designet til at fungere perfekt sammen, hvilket muliggør pladsbesparende spildevandsinstallationer i højhuse.
Det er det ideelle system til høje krav om lydisolering, da dets lydisolerende egenskaber sikrer et roligt miljø.
Geberit Silent-db20 SuperTube gør en parallel ventilationsledning unødvendig, hvilket skaber mere boligareal og etageplads.
Rør med mindre dimensioner muliggør mindre installationsskakte. Geberit Silent-db20 SuperTube har en høj afløbskapacitet på 12 l/s med rørdimensioner på d110.
Tekniske fordele ved Geberit Silent-db20 SuperTube
Dokumenteret kvalitet og hydraulisk ydeevne
Kvaliteten og den hydrauliske ydeevne af SuperTube er blevet testet og bekræftet af TÜV Rheinland LGA Products GmbH.
Fremragende lydisolering
Geberit Silent-db20 SuperTube opfylder de samme krav til lydisolering som det konventionelle system med d160-rør og en afløbskapacitet på 9,5 l/s.
Dokumenteret brandbeskyttelse
Brandklassifikationsrapport i henhold til EN 13501-2 for Geberit brandmanchet RS90 Plus EN og Geberit Silent-db20 BottomTurn bøjning (Materialprøvningsinstituttet, Universitetet i Stuttgart).
Nem planlægning
Du kan bruge Autodesk® Revit® til at planlægge afløbssystemer med Geberit Silent-db20 SuperTube.
Geberit SuperTube hurtigt overblik Sådan virker afløbssystemet
Konventionelle afløbssystemer i højhuse kræver meget plads til rør med d160 og ekstra sekundære ventilationsrør med d90.
Der skal også være tilstrækkelig plads under lofterne, så de vandrette rør kan have den korrekte hældning. Den typiske afløbskapacitet under disse forhold er 12,4 l/s.
Geberit SuperTube teknologien hjælper med at øge bolig- og etagearealet ved at skabe en kontinuerlig luftsøjle i faldstammen. Dette gør det muligt for stammen at opnå en afløbskapacitet på 12 l/s med en mindre dimension på d110 og uden behov for ekstra sekundær udluftning.
Vandrette rør kan også installeres uden hældning over en længde på op til 6 meter.
Stærkt lydisoleret rørsystem Til højhuse med høje krav til lydisolering
Geberit Silent-db20 afløbssystemet skiller sig ud takket være sin høje egenvægt. Det forstærkede plastmateriale reducerer naturlige vibrationer betydeligt og sikrer, at lyd effektivt isoleres.
Den særlige lydisolerende ribbe reducerer også støjdannelse ved stødpunkter, hvilket betyder, at produktets design i sig selv bidrager til at forhindre støj. Disse produktegenskaber er nu også tilgængelige med SuperTube teknologien. Et stammebaseret system, der anvender Geberit Silent-db20 SuperTube med 12 l/s afløbskapacitet, opfylder de samme krav til lydisolering som det konventionelle system med dimensionen d160 og en afløbskapacitet på 9,5 l/s.
Forbedret lydisolering ved retningsændringer

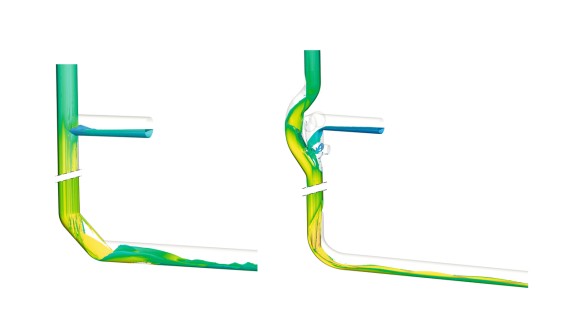

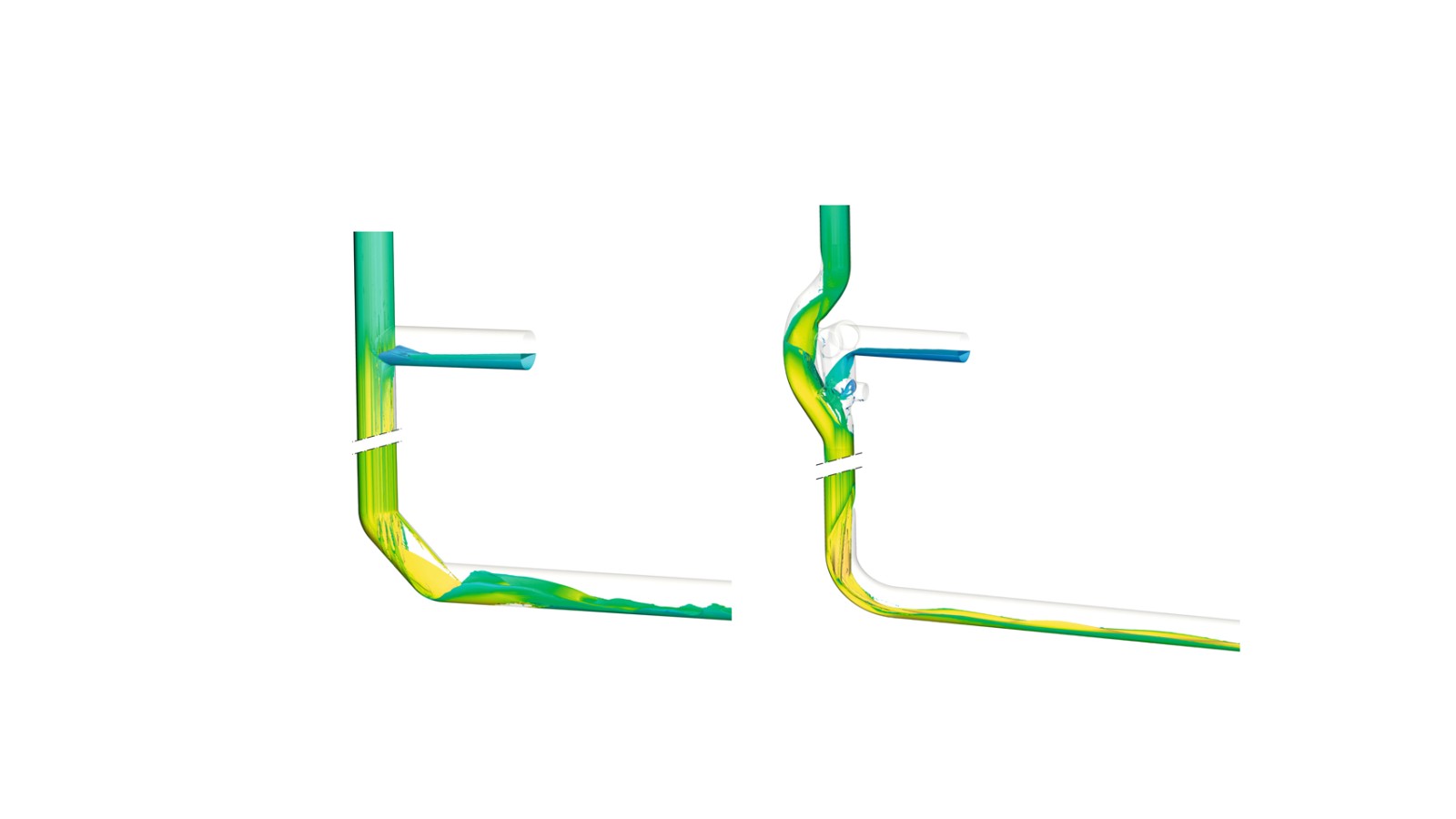

Strømningsadfærden i Geberit Silent-db20 BottomTurn bøjningen viser, at den giver en langt mere jævn strømning, når spildevand ledes fra det lodrette rør over i det vandrette. Strømningen i konventionelle design er langt mindre jævn, hvilket naturligt fører til et højere støjniveau. Under test blev disse forstyrrende lyde endda registreret i tilstødende rum.
Retningsændringen med to Geberit Silent-db20 45° bøjninger i d160-dimensioner skaber turbulens i røret, hvilket fører til øget støjudvikling. Til sammenligning overfører Geberit Silent-db20 BottomTurn bøjningen – som illustreret til højre – roligt og kontrolleret den cirkulære srømning til lagdelt strømning.
Brugbart værktøj til Geberit Silent-db20 SuperTube
Geberit BIM Plug-in
Geberit BIM Plug-in til Autodesk® Revit® samler alle Geberits planlægnings- og beregningsværktøjer i én integreret applikation.
Katalogmodulet indeholder også fittings til Geberit Silent-db20 SuperTube. Du kan bruge guide-modulet til at ændre eksisterende planer for Geberit PE SuperTube-projekter til Geberit Silent-db20 SuperTube.
Hydraulisk optimerede fittings i Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube produktsortiment Produktdata, BIM data, m.m.
Har du spørgsmål? Vi hjælper dig gerne
Vores specialister rådgiver ingeniører, VVS-installatører og andre fagfolk om deres projekter. De rådgiver dig gerne om, hvordan du bedst kan mestre dine nuværende udfordringer med vores produkter.
