Geberit SuperTube teknologi til pladsbesparende afløb
Overalt hvor pladsen er begrænset og derfor dyr, boomer opførelsen af etageejendomme og højhuse. Planlægning af hydraulisk optimale spildevandsinstallationer i etagebyggeri er både komplekst og pladskrævende på grund af behovet for parallel udluftning. og fald i de vandrette rørledninger.
Geberit har udviklet SuperTube teknologien for at udnytte bygningsarealet mere effektivt og gøre planlægningen nemmere. Denne pladsbesparende løsning til bygningsafløb er et banebrydende alternativ til konventionelle afløbssystemer. Teknologien gør det betydeligt nemmere at planlægge og installere afløbsrør.
Geberit tilbyder en række forskellige afløbssystemer med den pladsbesparende SuperTube teknologi.
Gode grunde til at vælge SuperTube teknologi
Mere plads
Et afløbssystem, der optager meget lidt plads, giver større frihed i planlægningen og bidrager til at skabe ekstra boligareal.
Forenklet faldstamme
Ved at fjerne behovet for en omledning eller et udluftningsrør bliver faldstammen slankere.
Vandret rør uden fald
Vandrette rørledninger kan lægges med en længde på op til 6 meter uden fald.
Høj afløbskapacitet
Højere afløbskapacitet eller samme ydeevne med mindre rørdiameter sammenlignet med konventionelle systemer.
Afløbssystem med SuperTube teknologi
SuperTube teknologien fås med forskellige gennemprøvede Geberit afløbssystemer. Det giver mulighed for at skabe pladsbesparende løsninger, som hvis nødvendigt også kan opfylde krav til lydisolering.
Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube er det pladsbesparende afløbssystem til etageejendomme og rækkehuse med strenge krav til lydisolering. SuperTube fittings fås i følgende diametre og tilsvarende afløbskapaciteter: 6 l/s ved d110 og 4,5 l/s ved d90.
Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube er designet til afløb i højhuse. Det opfylder strenge krav til lydisolering, sparer plads og har en høj afløbskapacitet på 12 l/s.
Geberit PE SuperTube
Geberit PE SuperTube giver pladsbesparelse i højhuse. Sammenlignet med et konventionelt system leverer det en høj afløbskapacitet på 12 l/s, men med en mindre dimension på d110.
Fordele ved SuperTube teknologi i detaljer
Mere plads takket være pladsbesparende afløbshydraulik

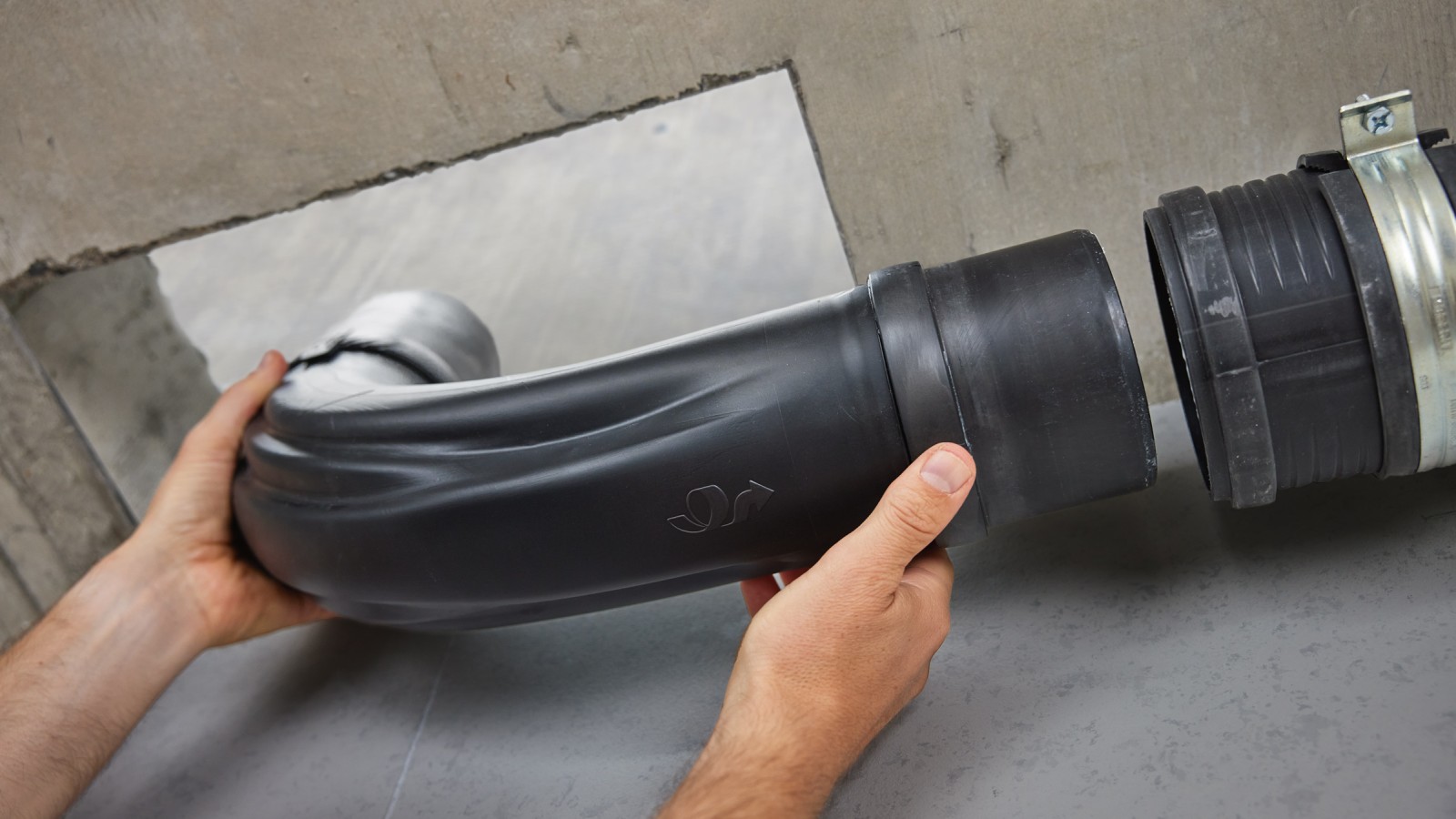

SuperTube fittings er hydraulisk optimerede, hvilket får vandet til at strømme rundt om en central luftsøjle i afløbsrøret.
Dette giver følgende pladsbesparende fordele:
- Yderligere udluftningsrør er ikke nødvendige.
- Yderligere udluftningsrør behøver ikke at blive installeret ved retningsændringer.

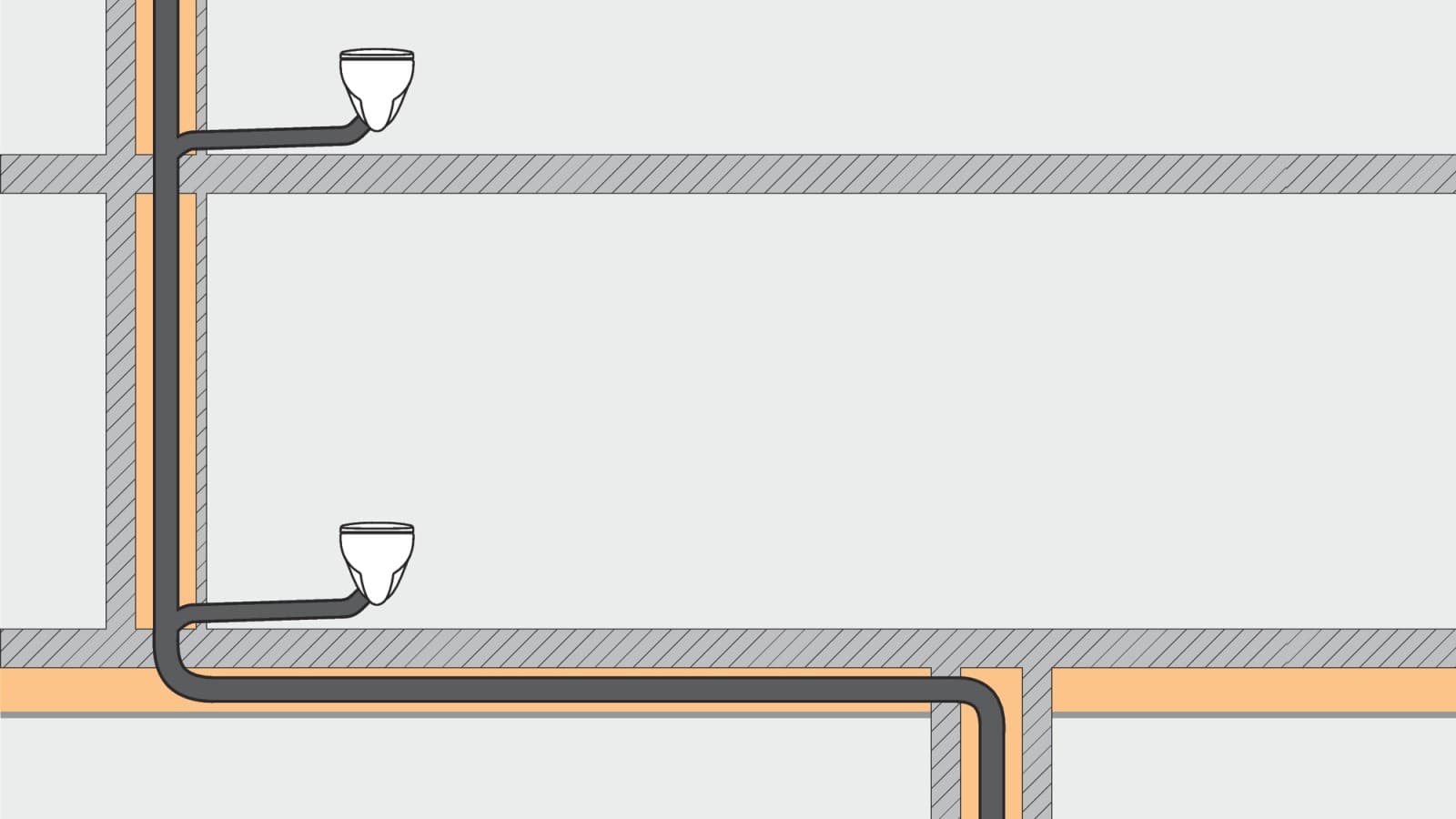

- Vandrette rør kan installeres uden fald – op til 6 meter.
I modsætning til konventionelle afløbssystemer sparer SuperTube teknologien plads og giver større designfrihed ved planlægning af bygninger.
Vandret rørledning uden fald
Brug BottomTurn bøjningen, når afløbsrøret skifter fra lodret til vandret – for eksempel ved et forskud eller ved tilslutning til et samlerør.

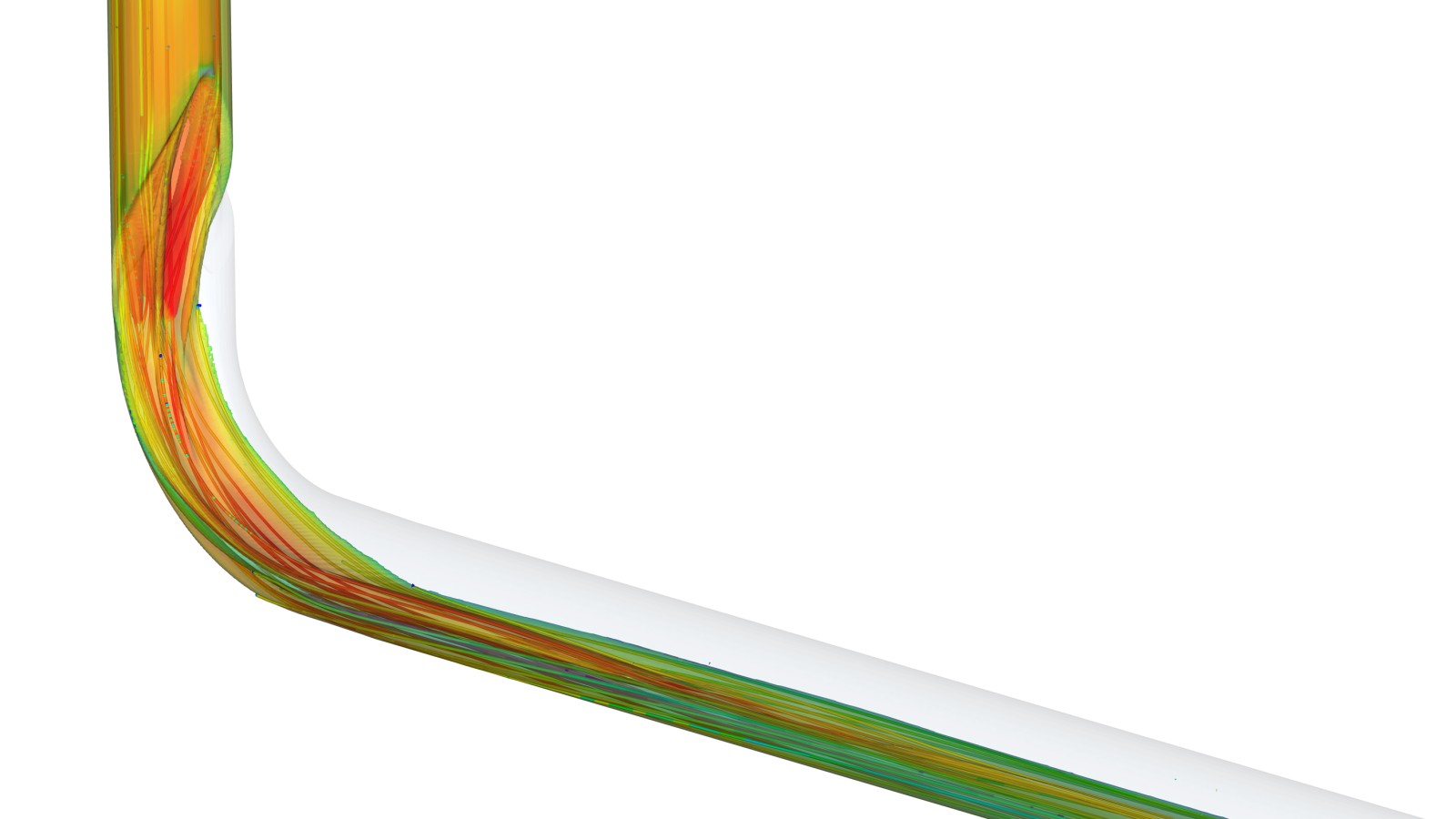

Geberit BottomTurn bøjningen bryder vandvæggen ved retningsskift uden at påvirke luftsøjlen ved at omdanne strømningen fra ringformet til lagdelt. Denne retningsændring medfører markant mindre impulstab end konventionelle løsninger.
Det betyder, at vandrette rør kan føres som 110 mm rør uden fald – op til 6 meter. Det reducerer den nødvendige plads i loftsinstallationer og gør planlægning og installation nemmere end med konventionelle systemer.
Forneklet planlægning af afløbsledninger
Spildevandshydraulik i afløbsstammer kræver omhyggelig planlægning i projekteringsfasen. Afhængigt af layout og design skal der anvendes ekstra udluftningsrør eller større rørdiametre for at undgå over- eller undertryk i rørene.

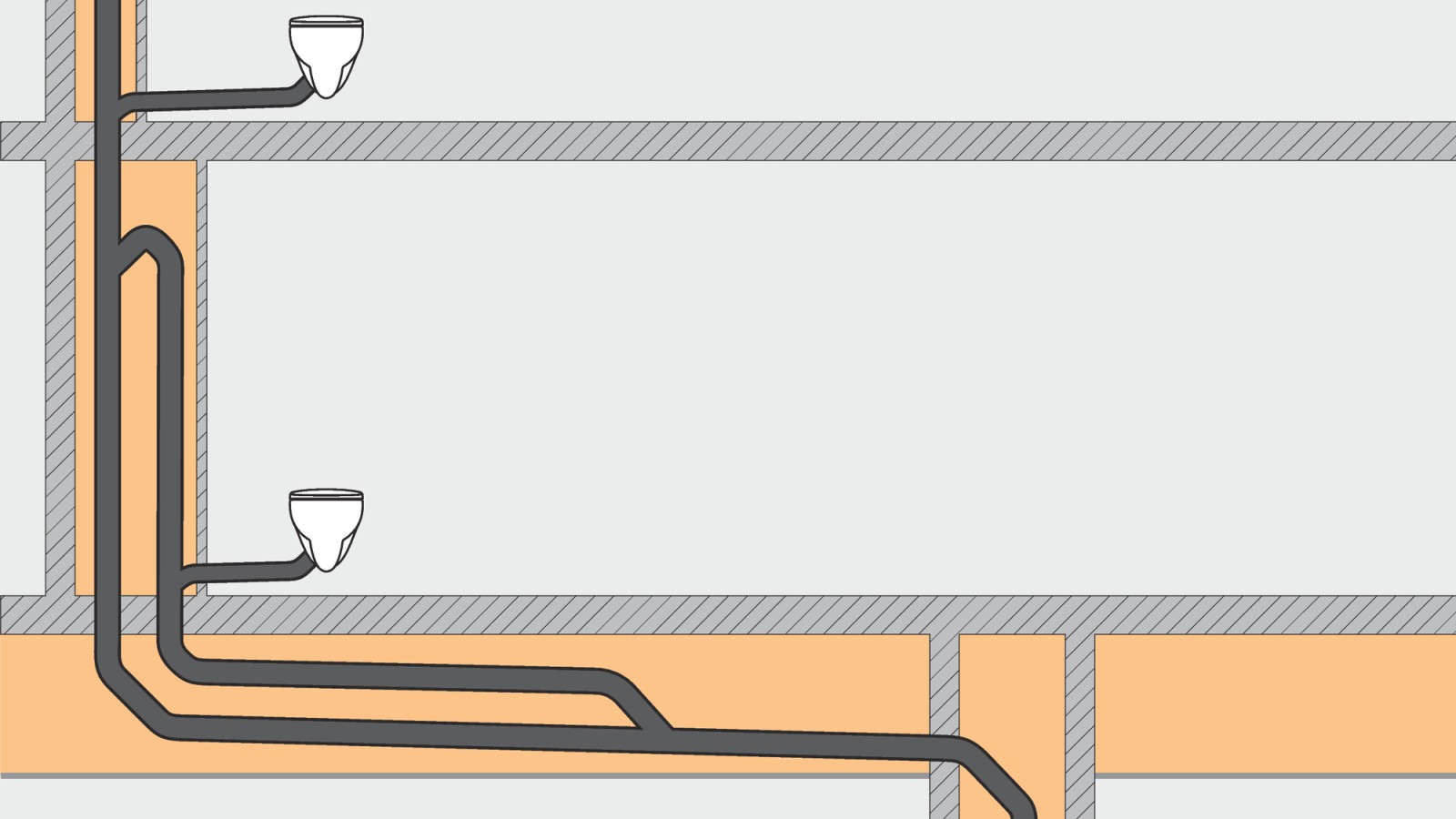

Især ved retningsændringer, f.eks. ved forskydninger eller tilslutning til en samlerledning, kan der være behov for et ekstra udluftningsrør. Derudover skal vandrette rørledninger have den korrekte hældning. Dette gør planlægningen mere kompleks, især når der kun er begrænset plads til installationer.
Ved brug af SuperTube teknologi skaber strømningen, som fittingsene genererer, en stabil og kontinuerlig luftsøjle i afløbsrøret.
Mindre materiale og lettere installation
Rørsystemet kræver mindre materiale, fordi det eliminerer behovet for ekstra udluftningsrør.
Det er også nemmere og hurtigere at installere ét enkelt rør.
Udvalgte projekter
Lighthouse, Danmark

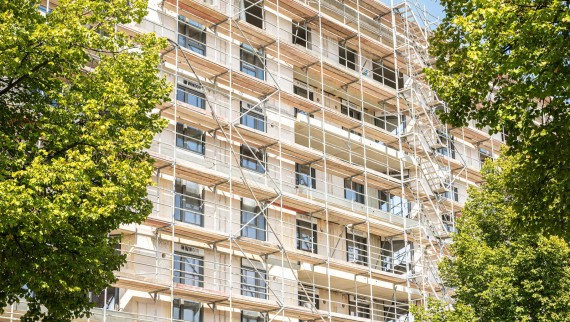

Danmarks højeste bygning måler 142 meter og har 45 etager med 400 lejligheder. En bygning som denne ville normalt kræve afløbsrør med meget store diametre – men Geberit SuperTube gør det muligt at bruge langt mindre rørdimensioner. Samtidig betyder fraværet af en ventilationsledning, at installationen af systemet går meget hurtigere.
Har du spørgsmål? Vi hjælper dig gerne
Vores specialister rådgiver ingeniører, VVS-installatører og andre fagfolk om deres projekter. De rådgiver dig gerne om, hvordan du bedst kan mestre dine nuværende udfordringer med vores produkter.
Oftest stillede spørgsmål om SuperTube teknologien
Hvad er så særligt ved Geberit’s SuperTube teknologi?
SuperTube-teknologien gør det sanitære planlægningsarbejde meget nemmere for arkitekter og ingeniører. I modsætning til konventionelle afløbssystemer kræver SuperTube-systemet hverken ventilations- eller omledningsrør.
SuperTube-teknologien frigør mere bolig- og etageareal – en økonomisk fordel for ejendomsinvestorer.
SuperTube-teknologien fås til forskellige Geberit afløbssystemer for at opfylde krævende krav til lydisolering.
